360 TEKNISK TIDSKRIFT
får kännedom om ledningens nya planer av en av sina
medhjälpare. Han har rätt att känna sig förbigången. Den
underordnade, som först får motta beskeden, kan lätt få
en överdrivet hög uppfattning om sin kapacitet och
komma att med viss ringaktning behandla sin överordnade.
Även dessa störningar kan lätt dra med sig försämrade
produktionsresultat.
Orättvisor, lynnesutbrott och att aldrig ge något
erkänn-samt ord utgör stora stötestenar på vägen mot en
genomgripande rationalisering. Att en chef är känd för att vara
lynnig, så att det gäller att komina i rattan tid för att man
skall få gehör för vad man har att säga, är betänkligt.
Osäkerhet och bristande självförtroende kan lätt komma
att behärska hans medhjälpare. Denna inställning gör
människorna ofria och olustiga och hämmar arbetsglädje
och initiativkraft. Till sist kan det gå så att andan inom
företaget blir så dålig att alla rationaliseringssträvanden
förkvävs. Rätta åtgärder vidtas för sent, enär personalen
inte vill gå in till chefen, då de tror sig riskera ett direkt
nej utan går och väntar på tillfället, då chefen sägs vara
vid gott humör, vilket kanske inte händer så ofta.
Mottaglighet för skvaller och brist på öppenhet kan leda
till svåra misshälligheter och felbedömningar. Ett
förtroendefullt samarbete omöjliggöres, atmosfären förgiftas
snart av intriger m.m.
Som väl är torde det vara mera sällan som alla dessa
misshälligheter uppträder på en gång, men tyvärr räcker
det med en av dem för att rationaliseringsarbetet skall lida
betänkligt avbrott (K Th. Preger i Zentralblatt für
Ar-beitswissenschaft okt. 1952). Pg
Fältprov på 380 kV strömbrytare. För det svenska
380 kV systemet har hittills inköpts 32 strömbrytare från
fem firmor, en svensk och fyra utländska. Av dessa
brytare är 26 av trycklufts- och 6 av oljeminimumtyp.
Före leveransen från fabrik provades brytarna enligt de
svenska brytarnorinerna SEN 31—1945. I proven på
kort-slutningsbrytförmågan fick man göra vissa förenklingar,
då laboratoriernas kortslutningseffekter icke var
tillräckliga för de stora brytförmågor det här varit fråga om.
Men i inköpskontrakten har stipulerats att brytarna icke
skall provas bara i laboratorium utan också ute i nätet.
Dessa fältprov är avsedda att vara en kontroll av att
brytarna klarar vissa svåra brytfall och därvid icke ger
för höga överspänningar. Överspänningarna bestämmer
erforderliga isolationsnivåer för anläggningarna.
Under oktober—november 1952 har de tre först
levererade typerna av 380 kV brytare provats i Harsprånget.
Dessa brytare var, fig. 1:
Asea-brytare med typbeteckningen HTFYC 380/1009 (fig.
1), som är en tryckluftsbrytare med 9 brytelement.
Brytaren är försedd med spänningsberoende skyddsmotstånd,
som är anslutna parallellt över varje brytpol. Den har en
märkström av 1 000 A och en garanterad brytförmåga
av 8 000 MVA vid 350 kV;
Brown Boveri-brytare med typbeteckningen DGVF 400 ni
7 500 är också en tryckluftsbrytare men med 10
brytelement. Även denna brytare är försedd med
spänningsberoende skyddsmotstånd, men de är här placerade parallellt
över varje brytelement. Brytarna har en märkström av
1 000 A och en garanterad brytförmåga av 7 500 MVA vid
350 kV;
Sprecher & Schuh-brytare med typbeteckningen HPF 316.
Det är en oljeminimumbrytare med två brytkamrar per
pol. Skyddsmotstånd användes ej. Även denna brytare har
en märkström av 1 000 A och en garanterad brytförmåga
av 7 500 MVA vid 350 kV. Brytare av samma konstruktion
har även beställts från firma Delle i Lyon.
Brytarna provades med avseende på följande tre brytfall:
brytning av 476 km lång tomgående ledning vid
spänningar upp till 540 kV;
brytning av samma ledning men belastad med tomgående
och reaktorbelastad transformator;
brytning av tomgående 345 MVA transformator och
samma transformator belastad med 40 eller 80 MVA
reaktoreffekt.
Proven utfördes i Harsprånget ocli därvid användes två
generatorer i Harsprånget och ledningen Harsprånget—
Midskog samt under en del av proven även 380 kV
transformatorn och reaktorer i Midskog.
Vid prov som dessa, där höga överspänningar kan
uppstå, är det viktigt att anläggningarna skyddas effektivt mot
överspänningar. Detta var ett speciellt svårt problem vid
linjeproven (de två första brytfallen), då avledarna icke

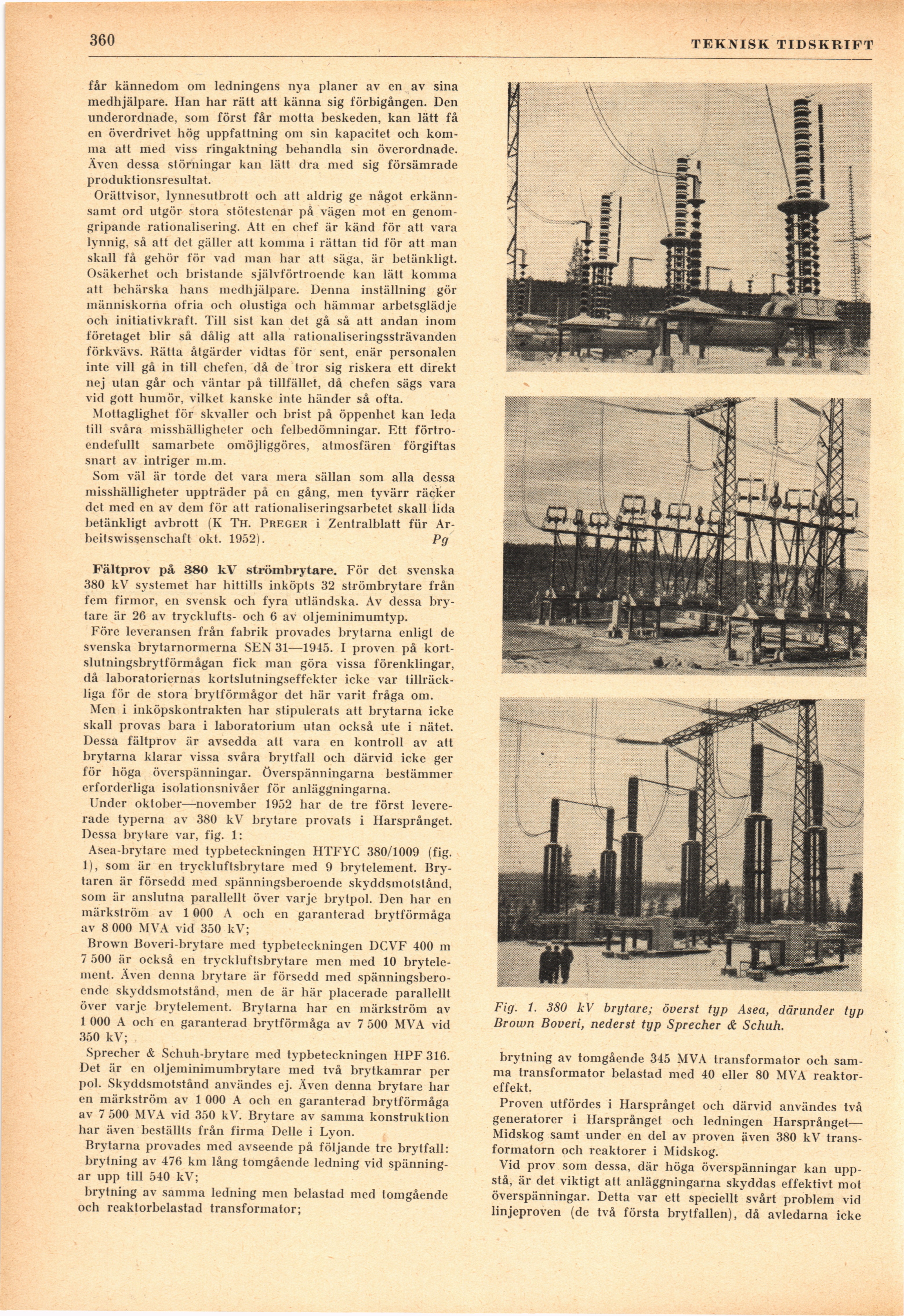

Fig. 1. 380 kV brytare; överst typ Asea, därunder typ
Brown Boveri, nederst typ Sprecher & Schuh.
