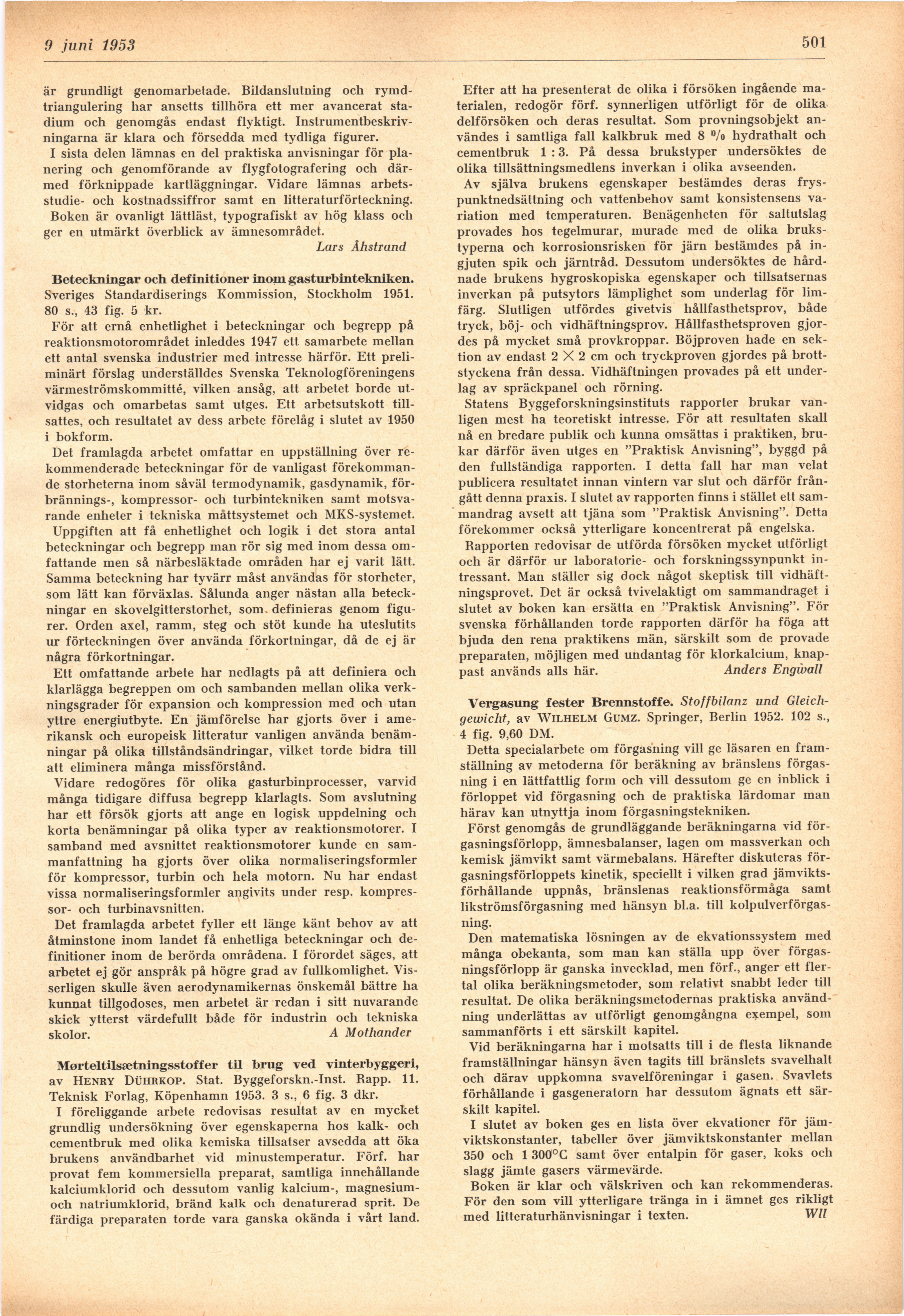

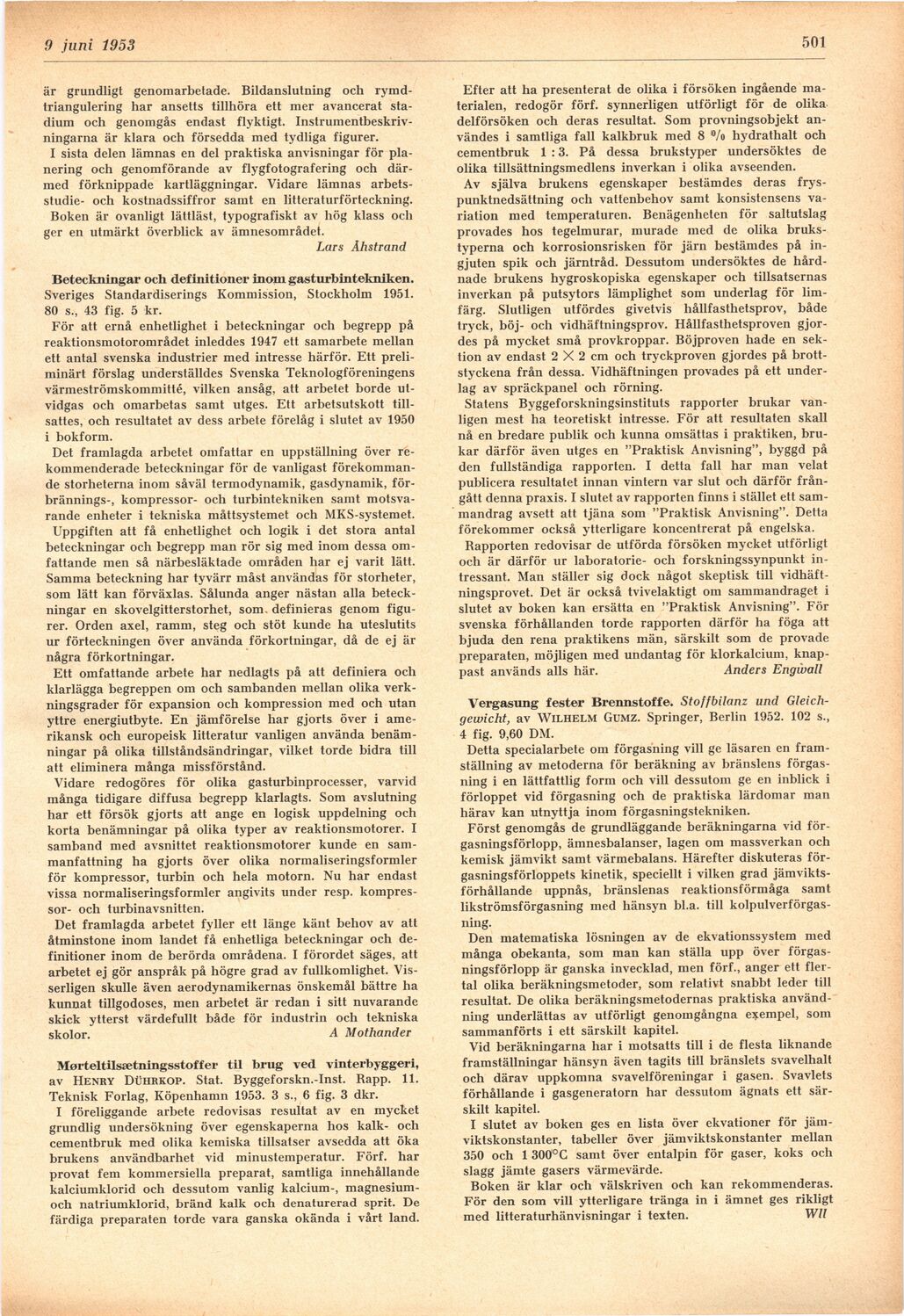

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

501

är grundligt genomarbetade. Bildanslutning och
rymd-triangulering har ansetts tillhöra ett mer avancerat
stadium och genomgås endast flyktigt.
Instrumentbeskrivningarna är klara och försedda med tydliga figurer.

I sista delen lämnas en del praktiska anvisningar för
planering och genomförande av flygfotografering och
därmed förknippade kartläggningar. Vidare lämnas
arbets-studie- och kostnadssiffror samt en litteraturförteckning.

Boken är ovanligt lättläst, typografiskt av liög klass ocli
ger en utmärkt överblick av ämnesområdet.

Lars Åhstrand

Beteckningar och definitioner inom gasturbintekniken.

Sveriges Standardiserings Kommission, Stockholm 1951.
80 s., 43 fig. 5 kr.

För att ernå enhetlighet i beteckningar och begrepp på
reaktionsmotorområdet inleddes 1947 ett samarbete mellan
ett antal svenska industrier med intresse härför. Ett
preliminärt förslag underställdes Svenska Teknologföreningens
värmeströmskommitté, vilken ansåg, att arbetet borde
utvidgas och omarbetas samt utges. Ett arbetsutskott
tillsattes, och resultatet av dess arbete förelåg i slutet av 1950
i bokform.

Det framlagda arbetet omfattar en uppställning över
rekommenderade beteckningar för de vanligast
förekommande storheterna inom såväl termodynamik, gasdynamik,
förbrännings-, kompressor- och turbintekniken samt
motsvarande enheter i tekniska måttsystemet och MKS-systemet.

Uppgiften att få enhetlighet och logik i det stora antal
beteckningar och begrepp man rör sig med inom dessa
omfattande men så närbesläktade områden har ej varit lätt.
Samma beteckning har tyvärr måst användas för storheter,
som lätt kan förväxlas. Sålunda anger nästan alla
beteckningar en skovelgitterstorhet, som definieras genom
figurer. Orden axel, ramm, steg och stöt kunde ha uteslutits
ur förteckningen över använda förkortningar, då de ej är
några förkortningar.

Ett omfattande arbete har nedlagts på att definiera och
klarlägga begreppen om och sambanden mellan olika
verkningsgrader för expansion och kompression med och utan
yttre energiutbyte. En jämförelse har gjorts över i
amerikansk och europeisk litteratur vanligen använda
benämningar på olika tillståndsändringar, vilket torde bidra till
att eliminera många missförstånd.

Vidare redogöres för olika gasturbinprocesser, varvid
många tidigare diffusa begrepp klarlagts. Som avslutning
har ett försök gjorts att ånge en logisk uppdelning och
korta benämningar på olika typer av reaktionsmotorer. I
samband med avsnittet reaktionsmotorer kunde en
sammanfattning ha gjorts över olika normaliseringsformler
för kompressor, turbin och hela motorn. Nu har endast
vissa normaliseringsformler angivits under resp.
kompressor- och turbinavsnitten.

Det framlagda arbetet fyller ett länge känt behov av att
åtminstone inom landet få enhetliga beteckningar och
definitioner inom de berörda områdena. I förordet säges, att
arbetet ej gör anspråk på högre grad av fullkomlighet.
Visserligen skulle även aerodynamikernas önskemål bättre ha
kunnat tillgodoses, men arbetet är redan i sitt nuvarande
skick ytterst värdefullt både för industrin och tekniska
skolor. A Mothander

Mørteltilsætningsstoffer til brug ved vinterbyggeri,
av Henry Dührkop. Stat. Byggeforskn.-Inst. Rapp. 11.
Teknisk Forlag, Köpenhamn 1953. 3 s., 6 fig. 3 dkr.

I föreliggande arbete redovisas resultat av en mycket
grundlig undersökning över egenskaperna hos kalk- och
cementbruk med olika kemiska tillsatser avsedda att öka
brukens användbarhet vid minustemperatur. Förf. har
provat fem kommersiella preparat, samtliga innehållande
kalciumklorid och dessutom vanlig kalcium-,
magnesium-och natriumklorid, bränd kalk och denaturerad sprit. De
färdiga preparaten torde vara ganska okända i vårt land.

Efter att ha presenterat de olika i försöken ingående
materialen, redogör förf. synnerligen utförligt för de olika
delförsöken och deras resultat. Som provningsobjekt
användes i samtliga fall kalkbruk med 8 *% hydrathalt och
cementbruk 1:3. På dessa brukstyper undersöktes de
olika tillsättningsmedlens inverkan i olika avseenden.

Av själva brukens egenskaper bestämdes deras
frys-punktnedsättning och vattenbehov samt konsistensens
variation med temperaturen. Benägenheten för saltutslag
provades hos tegelmurar, murade med de olika
brukstyperna och korrosionsrisken för järn bestämdes på
ingjuten spik och järntråd. Dessutom undersöktes de
hårdnade brukens hygroskopiska egenskaper och tillsatsernas
inverkan på putsytors lämplighet som underlag för
limfärg. Slutligen utfördes givetvis hållfasthetsprov, både
tryck, böj- och vidhäftningsprov. Hållfasthetsproven
gjordes på mycket små provkroppar. Böjproven hade en
sektion av endast 2X2 cm och tryckproven gjordes på
brottstyckena från dessa. Vidhäftningen provades på ett
underlag av spräckpanel och rörning.

Statens Byggeforskningsinstituts rapporter brukar
vanligen mest ha teoretiskt intresse. För att resultaten skall
nå en bredare publik och kunna omsättas i praktiken,
brukar därför även utges en "Praktisk Anvisning", byggd på
den fullständiga rapporten. I detta fall har man velat
publicera resultatet innan vintern var slut och därför
frångått denna praxis. I slutet av rapporten finns i stället ett
sammandrag avsett att tjäna som "Praktisk Anvisning". Detta
förekommer också ytterligare koncentrerat på engelska.

Rapporten redovisar de utförda försöken mycket utförligt
och är därför ur laboratorie- och forskningssynpunkt
intressant. Man ställer sig dock något skeptisk till
vidhäftningsprovet. Det är också tvivelaktigt om sammandraget i
slutet av boken kan ersätta en "Praktisk Anvisning". För
svenska förhållanden torde rapporten därför ha föga att
bjuda den rena praktikens män, särskilt som de provade
preparaten, möjligen med undantag för klorkalcium,
knappast används alls här. Anders Engwall

Vergasung fester Brennstoffe. Stoffbilanz und
Gleich-gewicht, av Wilhelm Gumz. Springer, Berlin 1952. 102 s.,
4 fig. 9,60 DM.

Detta specialarbete om förgasning vill ge läsaren en
framställning av metoderna för beräkning av bränslens
förgasning i en lättfattlig form och vill dessutom ge en inblick i
förloppet vid förgasning och de praktiska lärdomar man
härav kan utnyttja inom förgasningstekniken.

Först genomgås de grundläggande beräkningarna vid
för-gasningsförlopp, ämnesbalanser, lagen om massverkan och
kemisk jämvikt samt värmebalans. Härefter diskuteras
för-gasningsförloppets kinetik, speciellt i vilken grad
jämviktsförhållande uppnås, bränslenas reaktionsförmåga samt
likströmsförgasning med hänsyn bl.a. till
kolpulverförgas-ning.

Den matematiska lösningen av de ekvationssystem med
många obekanta, som man kan ställa upp över
förgas-ningsförlopp är ganska invecklad, men förf., anger ett
flertal olika beräkningsmetoder, som relativt snabbt leder till
resultat. De olika beräkningsmetodernas praktiska
användning underlättas av utförligt genomgångna exempel, soin
sammanförts i ett särskilt kapitel.

Vid beräkningarna har i motsatts till i de flesta liknande
framställningar hänsyn även tagits till bränslets svavelhalt
och därav uppkomna svavelföreningar i gasen. Svavlets
förhållande i gasgeneratorn har dessutom ägnats ett
särskilt kapitel.

I slutet av boken ges en lista över ekvationer för
jämviktskonstanter, tabeller över jämviktskonstanter mellan
350 och 1 300°C samt över entalpin för gaser, koks och
slagg jämte gasers värmevärde.

Boken är klar och välskriven och kan rekommenderas.
För den som vill ytterligare tränga in i ämnet ges rikligt
med litteraturhänvisningar i texten. Wll
