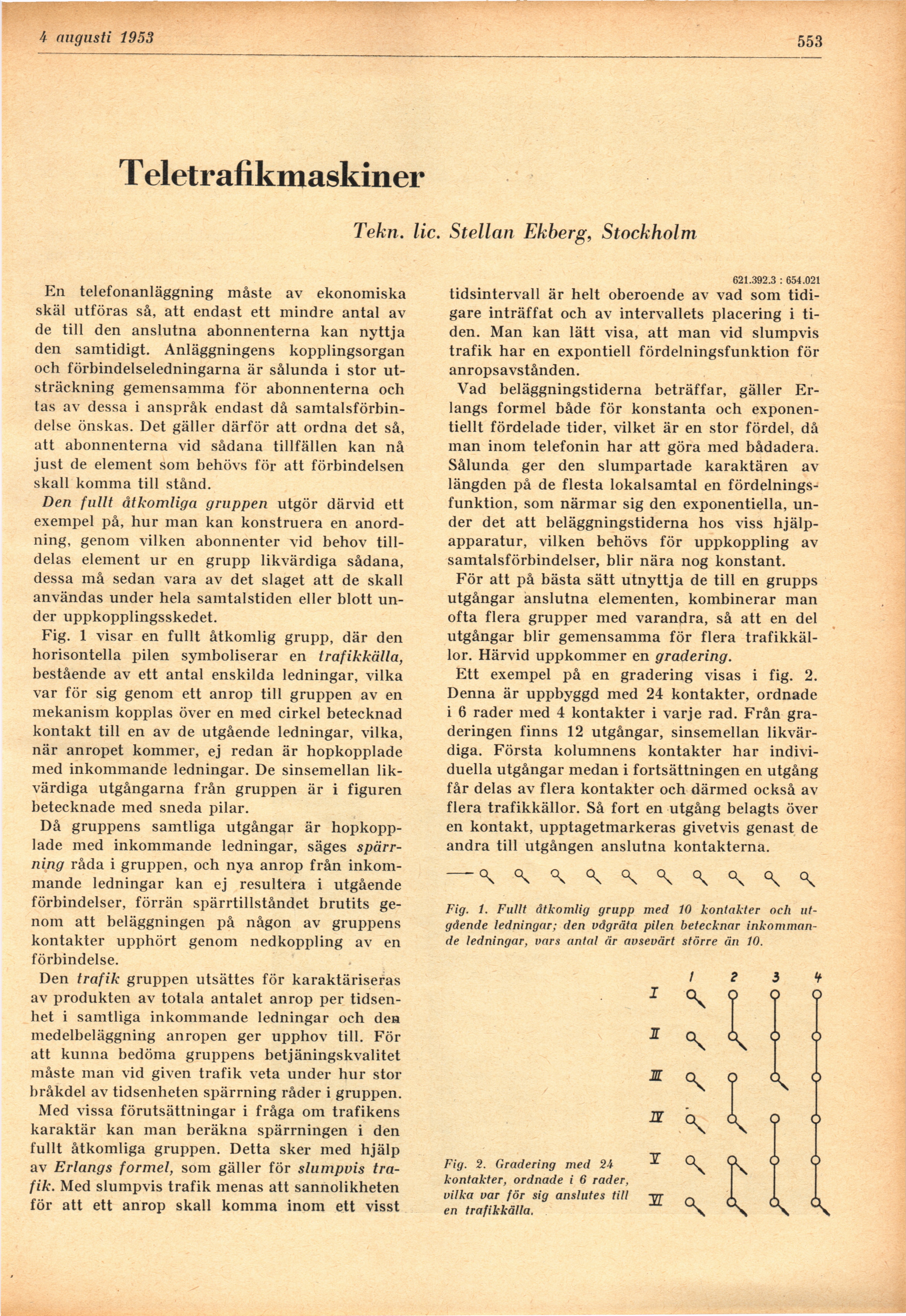

4 augusti 1953
56 ^
Teletrankmaskiner
Tekn. lic. Stellan Ekberg, Stockholm
En telefonanläggning måste av ekonomiska
skäl utföras så, att endast ett mindre antal av
de till den anslutna abonnenterna kan nyttja
den samtidigt. Anläggningens kopplingsorgan
och förbindelseledningarna är sålunda i stor
utsträckning gemensamma för abonnenterna och
tas av dessa i anspråk endast då
samtalsförbindelse önskas. Det gäller därför att ordna det så,
att abonnenterna vid sådana tillfällen kan nå
just de element som behövs för att förbindelsen
skall komma till stånd.
Den fullt åtkomliga gruppen utgör därvid ett
exempel på, hur man kan konstruera en
anordning, genom vilken abonnenter vid behov
tilldelas element ur en grupp likvärdiga sådana,
dessa må sedan vara av det slaget att de skall
användas under hela samtalstiden eller blott
under uppkopplingsskedet.
Fig. 1 visar en fullt åtkomlig grupp, där den
horisontella pilen symboliserar en trafikkälla,
bestående av ett antal enskilda ledningar, vilka
var för sig genom ett anrop till gruppen av en
mekanism kopplas över en med cirkel betecknad
kontakt till en av de utgående ledningar, vilka,
när anropet kommer, ej redan är hopkopplade
med inkommande ledningar. De sinsemellan
likvärdiga utgångarna från gruppen är i figuren
betecknade med sneda pilar.
Då gruppens samtliga utgångar är
hopkopplade med inkommande ledningar, säges
spärrning råda i gruppen, och nya anrop från
inkommande ledningar kan ej resultera i utgående
förbindelser, förrän spärrtillståndet brutits
genom att beläggningen på någon av gruppens
kontakter upphört genom nedkoppling av en
förbindelse.
Den trafik gruppen utsättes för karaktäriseras
av produkten av totala antalet anrop per
tidsenhet i samtliga inkommande ledningar och dea
medelbeläggning anropen ger upphov till. För
att kunna bedöma gruppens betjäningskvalitet
måste man vid given trafik veta under hur stor
bråkdel av tidsenheten spärrning råder i gruppen.
Med vissa förutsättningar i fråga om trafikens
karaktär kan inan beräkna spärrningen i den
fullt åtkomliga gruppen. Detta sker med hjälp
av Erlangs formel, som gäller för slumpvis
trafik. Med slumpvis trafik menas att sannolikheten
för att ett anrop skall komma inom ett visst
621.392.3 : 654.021
tidsintervall är helt oberoende av vad som
tidigare inträffat och av intervallets placering i
tiden. Man kan lätt visa, att man vid slumpvis
trafik har en expontiell fördelningsfunktion för
anropsavstånden.
Vad beläggningstiderna beträffar, gäller
Erlangs formel både för konstanta och
exponen-tiellt fördelade tider, vilket är en stor fördel, då
man inom telefonin har att göra med bådadera.
Sålunda ger den slumpartade karaktären av
längden på de flesta lokalsamtal en
fördelningsfunktion, som närmar sig den exponentiella,
under det att beläggningstiderna hos viss
hjälp-apparatur, vilken behövs för uppkoppling av
samtalsförbindelser, blir nära nog konstant.
För att på bästa sätt utnyttja de till en grupps
utgångar anslutna elementen, kombinerar man
ofta flera grupper med varandra, så att en del
utgångar blir gemensamma för flera
trafikkällor. Härvid uppkommer en gradering.
Ett exempel på en gradering visas i fig. 2.
Denna är uppbyggd med 24 kontakter, ordnade
i 6 rader med 4 kontakter i varje rad. Från
graderingen finns 12 utgångar, sinsemellan
likvärdiga. Första kolumnens kontakter har
individuella utgångar medan i fortsättningen en utgång
får delas av flera kontakter och därmed också av
flera trafikkällor. Så fort en utgång belagts över
en kontakt, upptagetmarkeras givetvis genast de
andra till utgången anslutna kontakterna.
Fig. 1. Fullt åtkomlig grupp med 10 kontakter och
utgående ledningar; den vågräta pilen betecknar
inkommande ledningar, vars antal är avsevärt större än 10.
Fig. 2. Gradering med 24
kontakter, ordnade i 6 rader,
vilka var för sig anslutes till
en trafikkälla.
