4 augusti 1953
56 ^

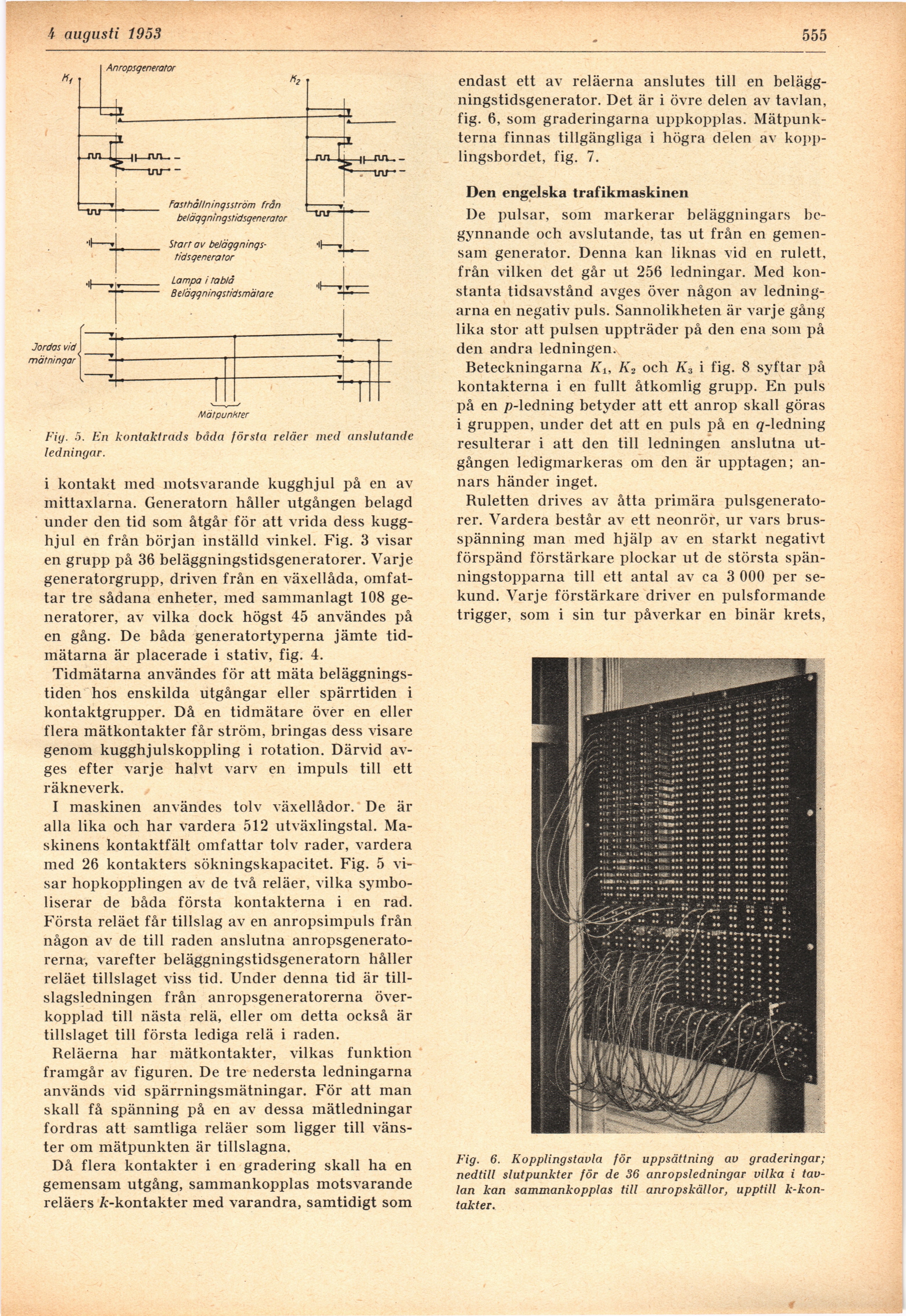

Fig. 5. En kontaktrads båda första reläer med anslutande
ledningar.
i kontakt med motsvarande kugghjul på en av
mittaxlarna. Generatorn håller utgången belagd
under den tid som åtgår för att vrida dess
kugghjul en från början inställd vinkel. Fig. 3 visar
en grupp på 36 beläggningstidsgeneratorer. Varje
generatorgrupp, driven från en växellåda,
omfattar tre sådana enheter, med sammanlagt 108
generatorer, av vilka dock högst 45 användes på
en gång. De båda generatortyperna jämte
tidmätarna är placerade i stativ, fig. 4.
Tidmätarna användes för att mäta
beläggningstiden hos enskilda utgångar eller spärrtiden i
kontaktgrupper. Då en tidmätare över en eller
flera mätkontakter får ström, bringas dess visare
genom kugghjulskoppling i rotation. Därvid
avges efter varje halvt varv en impuls till ett
räkneverk.
I maskinen användes tolv växellådor. De är
alla lika och har vardera 512 utväxlingstal.
Maskinens kontaktfält omfattar tolv rader, vardera
med 26 kontakters sökningskapacitet. Fig. 5
visar hopkopplingen av de två reläer, vilka
symboliserar de båda första kontakterna i en rad.
Första reläet får tillslag av en anropsimpuls från
någon av de till raden anslutna
anropsgeneratorerna, varefter beläggningstidsgeneratorn håller
reläet tillslaget viss tid. Under denna tid är
tillslagsledningen från anropsgeneratorerna
överkopplad till nästa relä, eller om detta också är
tillslaget till första lediga relä i raden.
Reläerna har mätkontakter, vilkas funktion
framgår av figuren. De tre nedersta ledningarna
används vid spärrningsmätningar. För att man
skall få spänning på en av dessa mätledningar
fordras att samtliga reläer som ligger till
vänster om mätpunkten är tillslagna.
Då flera kontakter i en gradering skall ha en
gemensam utgång, sammankopplas motsvarande
reläers /c-kontakter med varandra, samtidigt som
endast ett av reläerna anslutes till en
belägg-ningstidsgenerator. Det är i övre delen av tavlan,
fig. 6, som graderingarna uppkopplas.
Mätpunkterna finnas tillgängliga i högra delen av
kopplingsbordet, fig. 7.
Den engelska trafikmaskinen
De pulsar, som markerar beläggningars
begynnande och avslutande, tas ut från en
gemensam generator. Denna kan liknas vid en rulett,
från vilken det går ut 256 ledningar. Med
konstanta tidsavstånd avges över någon av
ledningarna en negativ puls. Sannolikheten är varje gång
lika stor att pulsen uppträder på den ena som på
den andra ledningen.
Beteckningarna A’i, K2 och Kä i fig. 8 syftar på
kontakterna i en fullt åtkomlig grupp. En puls
på en p-Iedning betyder att ett anrop skall göras
i gruppen, under det att en puls på en g-ledning
resulterar i att den till ledningen anslutna
utgången ledigmarkeras om den är upptagen;
annars händer inget.
Ruletten drives av åtta primära
pulsgeneratorer. Vardera består av ett neonrör, ur vars
brusspänning man med hjälp av en starkt negativt
förspänd förstärkare plockar ut de största
spänningstopparna till ett antal av ca 3 000 per
sekund. Varje förstärkare driver en pulsformande
trigger, som i sin tur påverkar en binär krets,
Fig. 6. Kopplingstavla för uppsättning av graderingar;
nedtill slutpunkter för de 36 anropsledningar vilka i
tavlan kan sammankopplas till anropskällor, upptill
k-kon-takter.
