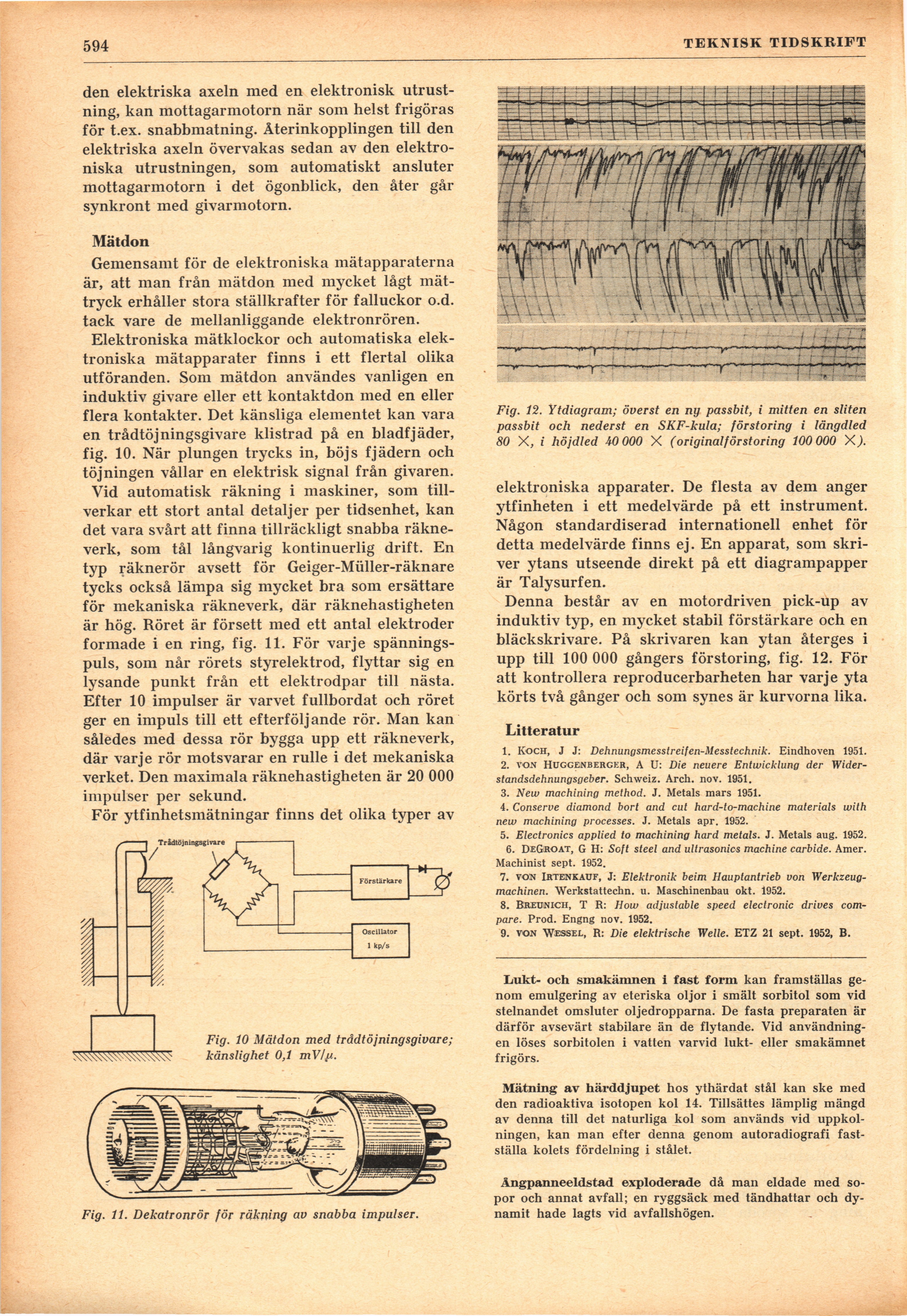

594
TEKNISK TIDSKRIFT
den elektriska axeln med en elektronisk
utrustning, kan mottagarmotorn när som helst frigöras
för t.ex. snabbmatning. Återinkopplingen till den
elektriska axeln övervakas sedan av den
elektroniska utrustningen, som automatiskt ansluter
mottagarmotorn i det ögonblick, den åter går
synkront med givarmotorn.
Mätdon
Gemensamt för de elektroniska mätapparaterna
är, att inan från mätdon med mycket lågt
mättryck erhåller stora ställkrafter för falluckor o.d.
tack vare de mellanliggande elektronrören.
Elektroniska mätklockor och automatiska
elektroniska mätapparater finns i ett flertal olika
utföranden. Som mätdon användes vanligen en
induktiv givare eller ett kontaktdon med en eller
flera kontakter. Det känsliga elementet kan vara
en trådtöjningsgivare klistrad på en bladfjäder,
fig. 10. När plungen trycks in, böjs fjädern och
töjningen vållar en elektrisk signal från givaren.
Vid automatisk räkning i maskiner, som
tillverkar ett stort antal detaljer per tidsenhet, kan
det vara svårt att finna tillräckligt snabba
räkneverk, som tål långvarig kontinuerlig drift. En
typ räknerör avsett för Geiger-Müller-räknare
tycks också lämpa sig mycket bra som ersättare
för mekaniska räkneverk, där räknehastigheten
är hög. Röret är försett med ett antal elektroder
formade i en ring, fig. 11. För varje
spänningspuls, som når rörets styrelektrod, flyttar sig en
lysande punkt från ett elektrodpar till nästa.
Efter 10 impulser är varvet fullbordat och röret
ger en impuls till ett efterföljande rör. Man kan
således med dessa rör bygga upp ett räkneverk,
där varje rör motsvarar en rulle i det mekaniska
verket. Den maximala räknehastigheten är 20 000
impulser per sekund.
För ytfinhetsmätningar finns det olika typer av
Fig. 10 Mätdon med trådtöjningsgivare;
känslighet 0,1 mV/j*.
Fig. 11. Dekatronrör för räkning av snabba impulser.
Fig. 12. Ytdiagram; överst en ny passbit, i mitten en sliten
passbit och nederst en SKF-kula; förstoring i längdled
80 X, i höjdled 40 000 X (originalförstoring 100 000 XJ.
elektroniska apparater. De flesta av dem anger
ytfinheten i ett medelvärde på ett instrument.
Någon standardiserad internationell enhet för
detta medelvärde finns ej. En apparat, som
skriver ytans utseende direkt på ett diagrampapper
är Talysurfen.
Denna består av en motordriven pick-up av
induktiv typ, en mycket stabil förstärkare och en
bläckskrivare. På skrivaren kan ytan återges i
upp till 100 000 gångers förstoring, fig. 12. För
att kontrollera reproducerbarheten har varje yta
körts två gånger och som synes är kurvorna lika.
Litteratur
1. Koch, J J: Dehnungsmesstreifen-Messtechnik. Eindhoven 1951.
2. von Hüggenberger, A U: Die neuere Entwicklung der
Wider-standsdehnungsgeber. Schweiz. Arch. nov. 1951.
3. New machining method. J. Metals mars 1951.
4. Conserve diamond bort and cut hard-to-machine materials wilh
new machining processes. J. Metals apr. 1952.
5. Electronics applied to machining hard metals. J. Metals aug. 1952.
6. DeGroat, G H: Sc[t steel and ultrasonics machine carbide. Amer.
Machinist sept. 1952.
7. von Irtenkauf, J: Elektronik beim Hauptantrieb von
Werkzeug-machinen. Werkstattechn. u. Maschinenbau okt. 1952.
8. Bäeunich, T R: IIoiv adjustable speed electronic drives
com-pare. Prod. Engng nov. 1952.
9. von Wessel, R: Die elektrische Welle. ETZ 21 sept. 1952, B.
Lukt- och smakämnen i fast form kan framställas
genom emulgering av eteriska oljor i smält sorbitol som vid
stelnandet omsluter oljedropparna. De fasta preparaten är
därför avsevärt stabilare än de flytande. Vid
användningen löses sorbitolen i vatten varvid lukt- eller smakämnet
frigörs.
Mätning av härddjupet hos ythärdat stål kan ske med
den radioaktiva isotopen kol 14. Tillsättes lämplig mängd
av denna till det naturliga kol som används vid
uppkol-ningen, kan man efter denna genom autoradiografi
fastställa kolets fördelning i stålet.
Ängpanneeldstad exploderade då man eldade med
sopor och annat avfall; en ryggsäck med tändhattar och
dynamit hade lagts vid avfallshögen.
