1 september 1953
631

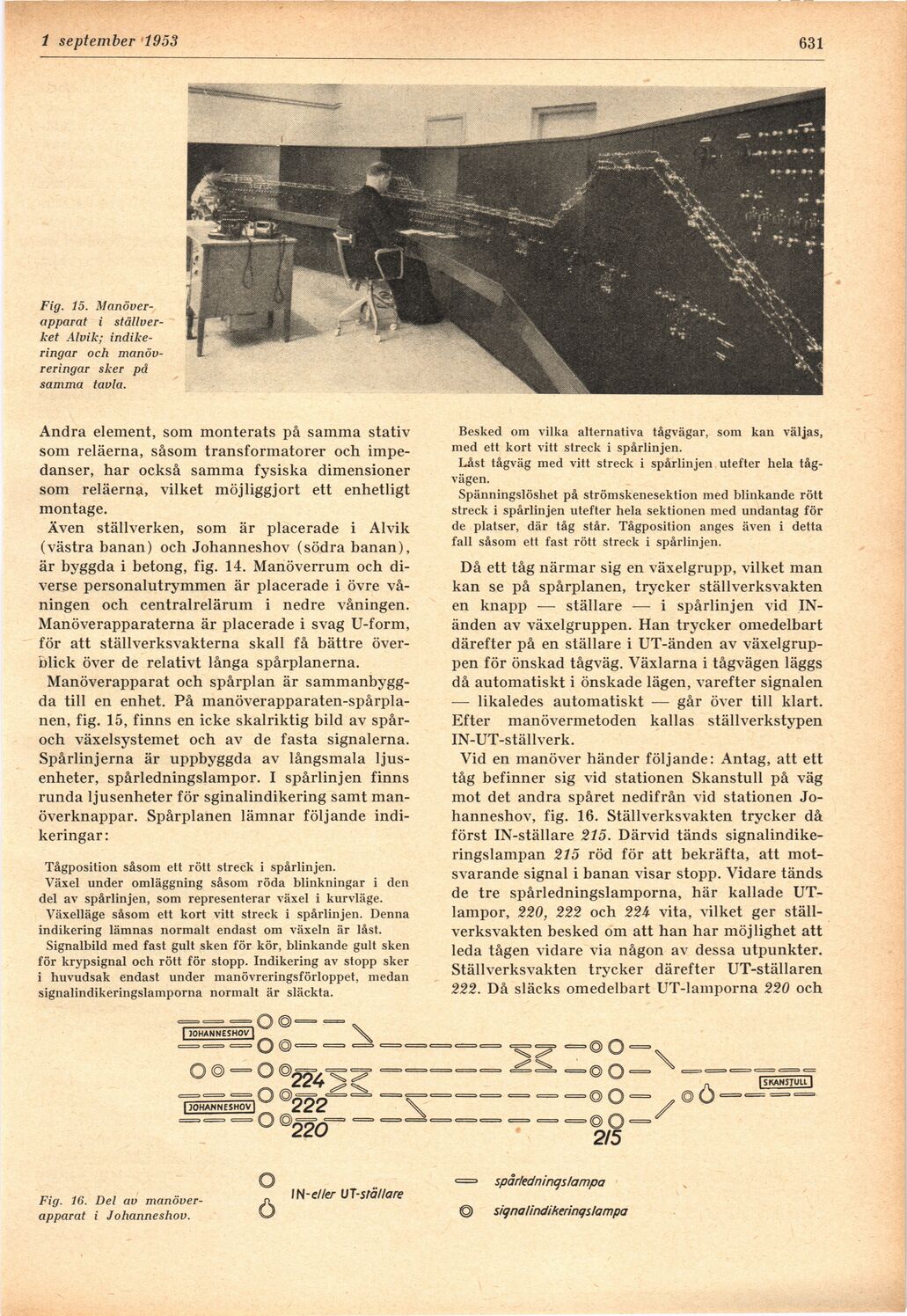

Fig. 15.
Manöver-apparat i
ställverket Alvik;
indikeringar och
manövreringar sker på
samma tavla.
Andra element, som monterats på samma stativ
som reläerna, såsom transformatorer och
impe-danser, har också samma fysiska dimensioner
som reläerna, vilket möjliggjort ett enhetligt
montage.
Även ställverken, som är placerade i Alvik
(västra banan) och Johanneshov (södra banan),
är byggda i betong, fig. 14. Manöverrum och
diverse personalutrymmen är placerade i övre
våningen och centralrelärum i nedre våningen.
Manöverapparaterna är placerade i svag U-form,
för att ställverksvakterna skall få bättre
överblick över de relativt långa spårplanerna.
Manöverapparat och spårplan är
sammanbyggda till en enhet. På
manöverapparaten-spårplanen, fig. 15, finns en icke skalriktig bild av
spår-och växelsystemet och av de fasta signalerna.
Spårlinjerna är uppbyggda av långsmala
ljusenheter, spårledningslampor. I spårlinjen finns
runda ljusenheter för sginalindikering samt
manöverknappar. Spårplanen lämnar följande
indikeringar:
Tågposition såsom ett rött streck i spårlinjen.
Växel under omläggning såsom röda blinkningar i den
del av spårlinjen, som representerar växel i kurvläge.
Växelläge såsom ett kort vitt streck i spårlinjen. Denna
indikering lämnas normalt endast om växeln är låst.
Signalbild med fast gult sken för kör, blinkande gult sken
för krypsignal och rött för stopp. Indikering av stopp sker
i huvudsak endast under manövreringsförloppet, medan
signalindikeringslamporna normalt är släckta.
Besked om vilka alternativa tågvägar, som kan väljas,
med ett kort vitt streck i spårlinjen.
Låst tågväg med vitt streck i spårlinjen utefter hela
tågvägen.
Spänningslöshet på strömskenesektion med blinkande rött
streck i spårlinjen utefter hela sektionen med undantag för
de platser, där tåg står. Tågposition anges även i detta
fall såsom ett fast rött streck i spårlinjen.
Då ett tåg närmar sig en växelgrupp, vilket man
kan se på spårplanen, trycker ställverksvakten
en knapp — ställare — i spårlinjen vid
IN-änden av växelgruppen. Han trycker omedelbart
därefter på en ställare i UT-änden av
växelgruppen för önskad tågväg. Växlarna i tågvägen läggs
då automatiskt i önskade lägen, varefter signalen
— likaledes automatiskt — går över till klart.
Efter manövermetoden kallas ställverkstypen
IN-UT-ställverk.
Vid en manöver händer följande: Antag, att ett
tåg befinner sig vid stationen Skanstull på väg
mot det andra spåret nedifrån vid stationen
Johanneshov, fig. 16. Ställverksvakten trycker då
först IN-ställare 215. Därvid tänds
signalindikeringslampan 215 röd för att bekräfta, att
motsvarande signal i banan visar stopp. Vidare tänds
de tre spårledningslamporna, här kallade
UT-lampor, 220, 222 och 224 vita, vilket ger
ställverksvakten besked om att han har möjlighet att
leda tågen vidare via någon av dessa utpunkter.
Ställverksvakten trycker därefter UT-ställaren
222. Då släcks omedelbart UT-lamporna 220 och
Fig. 16. Del av
manöver-apparat i Johanneshov.
