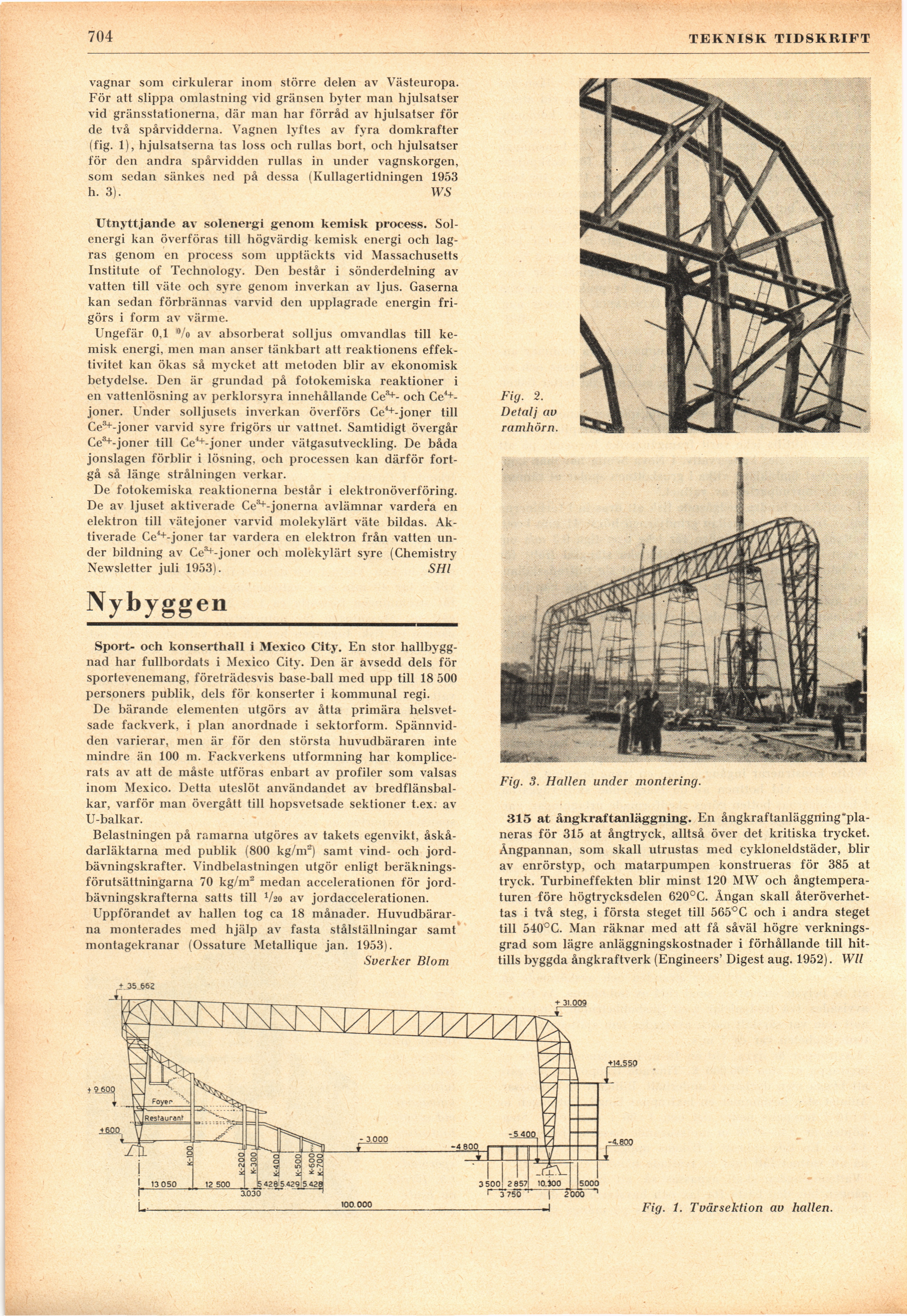

704 TEKNISK TIDSKRIFT
Fig. 1. Tvärsektion av hallen.
vagnar som cirkulerar inom större delen av Västeuropa.
För att slippa omlastning vid gränsen byter man hjulsatser
vid gränsstationerna, där man har förråd av hjulsatser för
de två spårvidderna. Vagnen lyftes av fyra domkrafter
(fig. 1), hjulsatserna tas loss och rullas bort, och hjulsatser
för den andra spårvidden rullas in under vagnskorgen,
som sedan sänkes ned på dessa (Kullagertidningen 1953
h. 3). WS
Utnyttjande av solenergi genom kemisk process.
Solenergi kan överföras till högvärdig kemisk energi och
lagras genom en process som upptäckts vid Massachusetts
Institute of Technology. Den består i sönderdelning av
vatten till väte och syre genom inverkan av ljus. Gaserna
kan sedan förbrännas varvid den upplagrade energin
frigörs i form av värme.
Ungefär 0,1 °/o av absorberat solljus omvandlas till
kemisk energi, men man anser tänkbart att reaktionens
effektivitet kan ökas så mycket att metoden blir av ekonomisk
betydelse. Den är grundad på fotokemiska reaktioner i
en vattenlösning av perklorsyra innehållande Ce3*- och
Ce4+-joner. Under solljusets inverkan överförs Ce4+-joner till
Ce3+-joner varvid syre frigörs ur vattnet. Samtidigt övergår
Ce3+-joner till Ce^-joner under vätgasutveckling. De båda
jonslagen förblir i lösning, och processen kan därför
fortgå så länge strålningen verkar.
De fotokemiska reaktionerna består i elektronöverföring.
De av ljuset aktiverade Ce^-jonerna avlämnar vardera en
elektron till vätejoner varvid molekylärt väte bildas.
Aktiverade Ce4+-joner tar vardera en elektron från vatten
under bildning av Ce^-joner och molekylärt syre (Chemistry
Newsletter juli 1953). SHl
Nybyggen
Sport- och konserthall i Mexico City. En stor
hallbyggnad har fullbordats i Mexico City. Den är avsedd dels för
sportevenemang, företrädesvis base-ball med upp till 18 500
personers publik, dels för konserter i kommunal regi.
De bärande elementen utgörs av åtta primära
helsvetsade fackverk, i plan anordnade i sektorform.
Spännvidden varierar, men är för den största huvudbäraren inte
mindre än 100 m. Fackverkens utformning har
komplicerats av att de måste utföras enbart av profiler som valsas
inom Mexico. Detta uteslöt användandet av
bredflänsbal-kar, varför man övergått till hopsvetsade sektioner t.ex. av
U-balkar.
Belastningen på ramarna utgöres av takets egenvikt,
åskå-darläktarna med publik (800 kg/nr) samt vind- och
jordbävningskrafter. Vindbelastningen utgör enligt
beräkningsförutsättningarna 70 kg/m2 medan accelerationen för
jordbävningskrafterna satts till V20 av jordaccelerationen.
Uppförandet av hallen tog ca 18 månader.
Huvudbärarna monterades med hjälp av fasta stålställningar samt
montagekranar (Ossature Metallique jan. 1953).
Sverker Blom
Fig. 2.
Detalj av
ramhörn.
315 at ångkraftanläggning. En
ångkraftanläggning"pla-neras för 315 at ångtryck, alltså över det kritiska trycket.
Ångpannan, som skall utrustas med cykloneldstäder, blir
av enrörstyp, och matarpumpen konstrueras för 385 at
tryck. Turbineffekten blir minst 120 MW och
ångtemperaturen före högtrycksdelen 620°C. Ångan skall
återöverhet-tas i två steg, i första steget till 565°C och i andra steget
till 540°C. Man räknar med att få såväl högre
verkningsgrad som lägre anläggningskostnader i förhållande till
hittills byggda ångkraftverk (Engineers’ Digest aug. 1952). Wll
Fig. 3. Hallen under montering.
