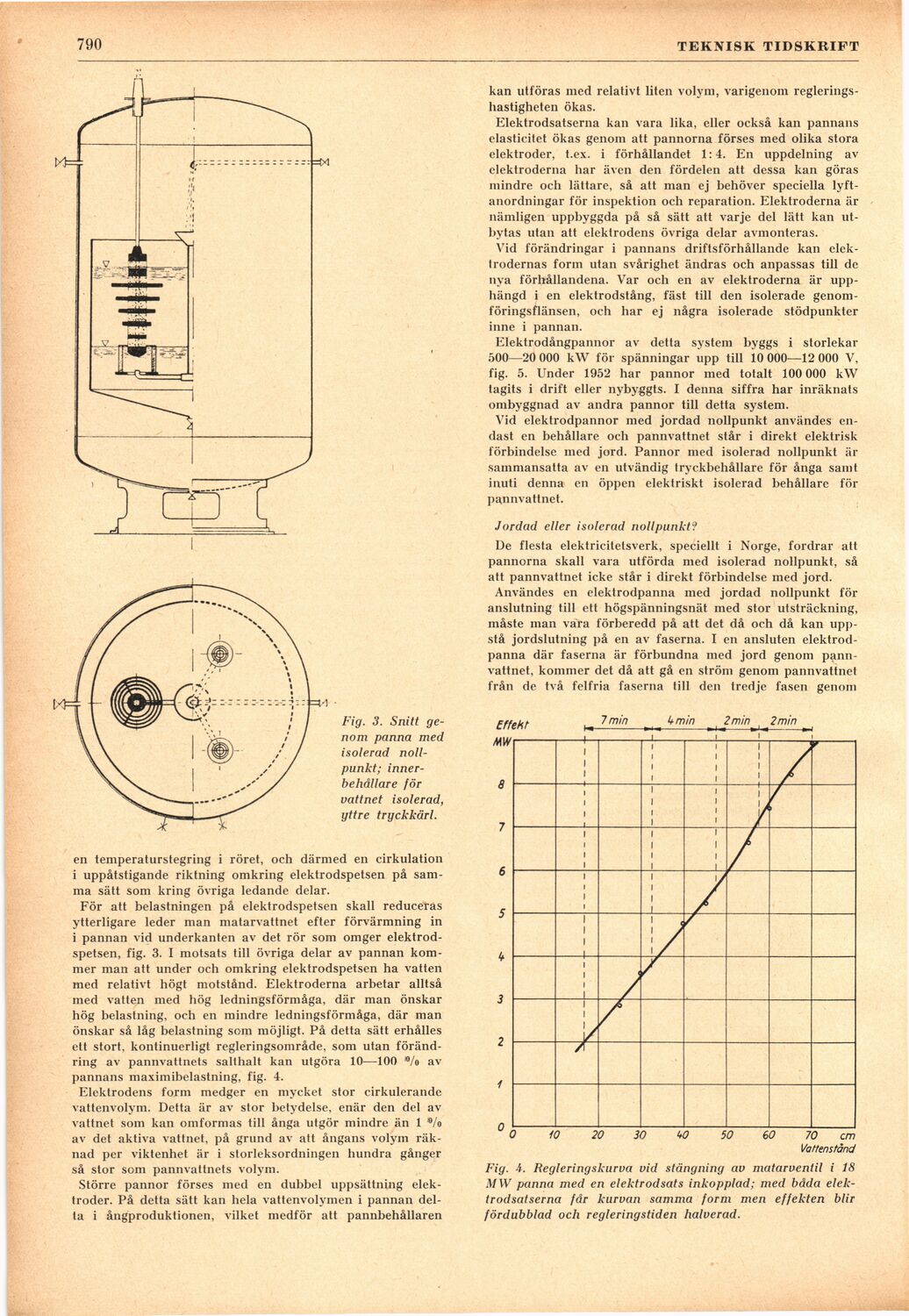

en temperaturstegring i röret, och därmed en cirkulation
i uppåtstigande riktning omkring elektrodspetsen på
samma sätt som kring övriga ledande delar.
För att belastningen på elektrodspetsen skall reduceras
ytterligare leder man matarvattnet efter förvärmning in
i pannan vid underkanten av det rör som omger
elektrodspetsen, fig. 3. I motsats till övriga delar av pannan
kommer man att under och omkring elektrodspetsen ha vatten
med relativt högt motstånd. Elektroderna arbetar alltså
med vatten med hög ledningsförmåga, där man önskar
hög belastning, och en mindre ledningsförmåga, där man
önskar så låg belastning som möjligt. På detta sätt erhålles
ett stort, kontinuerligt regleringsområde, som utan
förändring av pannvattnets salthalt kan utgöra 10—100 ^/o av
pannans maximibelastning, fig. 4.
Elektrodens form medger en mycket stor cirkulerande
vattenvolym. Detta är av stor betydelse, enär den del av
vattnet som kan omformas till ånga utgör mindre än 1 "Vo
av det aktiva vattnet, på grund av att ångans volym
räknad per viktenhet är i storleksordningen hundra gånger
så stor som pannvattnets volym.
Större pannor förses med en dubbel uppsättning
elektroder. På detta sätt kan hela vattenvolymen i pannan
delta i ångproduktionen, vilket medför att pannbehållaren
kan utföras med relativt liten volym, varigenom
regleringshastigheten ökas.
Elektrodsatserna kan vara lika, eller också kan pannans
elasticitet ökas genom att pannorna förses med olika stora
elektroder, t.ex. i förhållandet 1:4. En uppdelning av
elektroderna har även den fördelen att dessa kan göras
mindre och lättare, så att man ej behöver speciella
lyftanordningar för inspektion och reparation. Elektroderna är
nämligen uppbyggda på så sätt att varje del lätt kan
utbytas utan att elektrodens övriga delar avmonteras.
Vid förändringar i pannans driftsförhållande kan
elek-Irodernas form utan svårighet ändras och anpassas till de
nya förhållandena. Var och en av elektroderna är
upphängd i en elektrodstång, fäst till den isolerade
genom-föringsflänsen, och har ej några isolerade stödpunkter
inne i pannan.
Elektrodångpannor av detta system byggs i storlekar
500—20 000 kW för spänningar upp till 10 000—12 000 V,
fig. 5. Under 1952 har pannor med totalt 100 000 kW
tagits i drift eller nybyggts. I denna siffra har inräknats
ombyggnad av andra pannor till detta system.
Vid elektrodpannor med jordad nollpunkt användes
endast en behållare och pannvattnet står i direkt elektrisk
förbindelse med jord. Pannor med isolerad nollpunkt är
sammansatta av en utvändig tryckbehållare för ånga samt
inuti denna en öppen elektriskt isolerad behållare för
pannvattnet.
Jordad eller isolerad nollpunkt?
De flesta elektricitetsverk, speciellt i Norge, fordrar att
pannorna skall vara utförda med isolerad nollpunkt, så
att pannvattnet icke står i direkt förbindelse med jord.
Användes en elektrodpanna med jordad nollpunkt för
anslutning till ett högspänningsnät med stor utsträckning,
måste man vara förberedd på att det då och då kan
uppstå jordslutning på en av faserna. I en ansluten
elektrodpanna där faserna är förbundna med jord genom
pannvattnet, kommer det då att gå en ström genom pannvattnet
från de två felfria faserna till den tredje fasen genom
70 cm
Vattenstånd
Fig. A. Regleringskurva vid stängning av matarventil i 18
MW panna med en elektrodsats inkopplad; med båda
elektrodsatserna får kurvan samma form men effekten blir
fördubblad och regleringstiden halverad.
