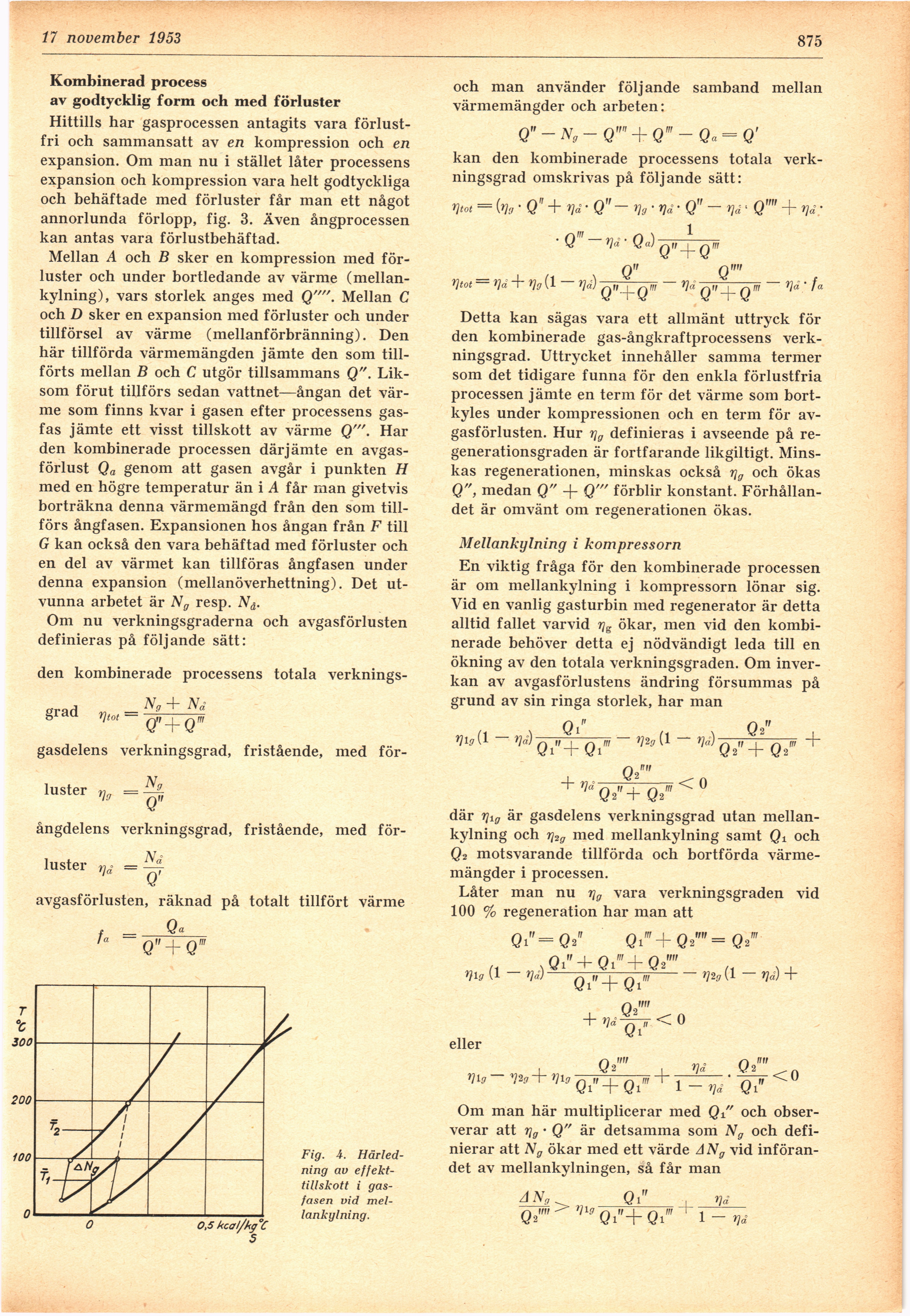

10 november 1953
875
Kombinerad process
av godtycklig form och med förluster
Hittills har gasprocessen antagits vara
förlustfri och sammansatt av en kompression och en
expansion. Om man nu i stället låter processens
expansion och kompression vara helt godtyckliga
och behäftade med förluster får man ett något
annorlunda förlopp, fig. 3. Även ångprocessen
kan antas vara förlustbehäftad.
Mellan A och B sker en kompression med
förluster och under bortledande av värme
(mellan-kylning), vars storlek anges med Q"". Mellan C
och D sker en expansion med förluster och under
tillförsel av värme (mellanförbränning). Den
här tillförda värmemängden jämte den som
tillförts mellan B och C utgör tillsammans Q".
Liksom förut tillförs sedan vattnet—ångan det
värme som finns kvar i gasen efter processens
gasfas jämte ett visst tillskott av värme Q’". Har
den kombinerade processen därjämte en
avgasförlust Q a genom att gasen avgår i punkten H
med en högre temperatur än i A får man givetvis
borträkna denna värmemängd från den som
tillförs ångfasen. Expansionen hos ångan från F till
G kan också den vara behäftad med förluster och
en del av värmet kan tillföras ångfasen under
denna expansion (mellanöverhettning). Det
utvunna arbetet är Ng resp. Nd.
Om nu verkningsgraderna och avgasförlusten
definieras på följande sätt:
den kombinerade processens totala
verkningsgrad f]tot =
Ng + Nd
Q" + Q"’
gasdelens verkningsgrad, fristående, med för-
Ng
luster *h =
Q"
ångdelens verkningsgrad, fristående, med för-
luster Vd =
Nd
Q’
avgasförlusten, räknad på totalt tillfört värme
Qa
fa
+
Fig. 4.
Hårledning av
effekttillskott i
gasfasen vid
mel-lankylning.
och man använder följande samband mellan
värmemängder och arbeten:
Q" — Ng — Q"" Qm — Qa = Q’
kan den kombinerade processens totala
verkningsgrad omskrivas på följande sätt:
r]tot = (% • Q"+ Vd ■ Q" - Vg • Vä ■ Q" - Vä’ Q"" + Vä •
1
-Q’"-v
Vtot = ^a + %(l- r]d
Qa)
Q"+Q"’
Q" Q"" .
QII | Qtn Va Qii J^ qIII Va fa
Detta kan sägas vara ett allmänt uttryck för
den kombinerade gas-ångkraftprocessens
verkningsgrad. Uttrycket innehåller samma termer
som det tidigare funna för den enkla förlustfria
processen jämte en term för det värme som
bort-kyles under kompressionen och en term för
avgasförlusten. Hur rig definieras i avseende på
regenerationsgraden är fortfarande likgiltigt.
Minskas regenerationen, minskas också r\g och ökas
Q", medan Q" + Q’" förblir konstant.
Förhållandet är omvänt om regenerationen ökas.
Mellankylning i kompressorn
En viktig fråga för den kombinerade processen
är om mellankylning i kompressorn lönar sig.
Vid en vanlig gasturbin med regenerator är detta
alltid fallet varvid rjg ökar, men vid den
kombinerade behöver detta ej nödvändigt leda till en
ökning av den totala verkningsgraden. Om
inverkan av avgasförlustens ändring försummas på
grund av sin ringa storlek, har man
O2"
r]igi 1 — Vä)
Q/
Qi"+Qim
+ ty
— 111g (1 — rjd)
02"+ Q,"
+
02""
< 0
Q2"+ Q
där rjxg är gasdelens verkningsgrad utan
mellankylning och r]2g med mellankylning samt Q1 och
Q2 motsvarande tillförda och bortförda
värmemängder i processen.
Låter man nu rjg vara verkningsgraden vid
100 % regeneration har man att
Vig (! ~ Vä)
0/
Qi" + Qr+Q2""
Qi"+ Qi"
Q2""= Q2m
— r]2g (1 — rid) +
eller
Vig— V^+Vig
+ t]ä
Q-2
Q1"
o
r]d
n ""
v 2
Qi"+ Qi" ’ i-vä Q1"
<0
Om man här multiplicerar med Q" och
observerar att rig • Q" är detsamma som Ng och
definierar att Ng ökar med ett värde ANg vid
införandet av mellankylningen, så får man
ANg^ Q i"
Vä
Qi
Qi"_|_Qi"’ ’ 1 r]d
