878
TEKNISK TIDSKRIFT

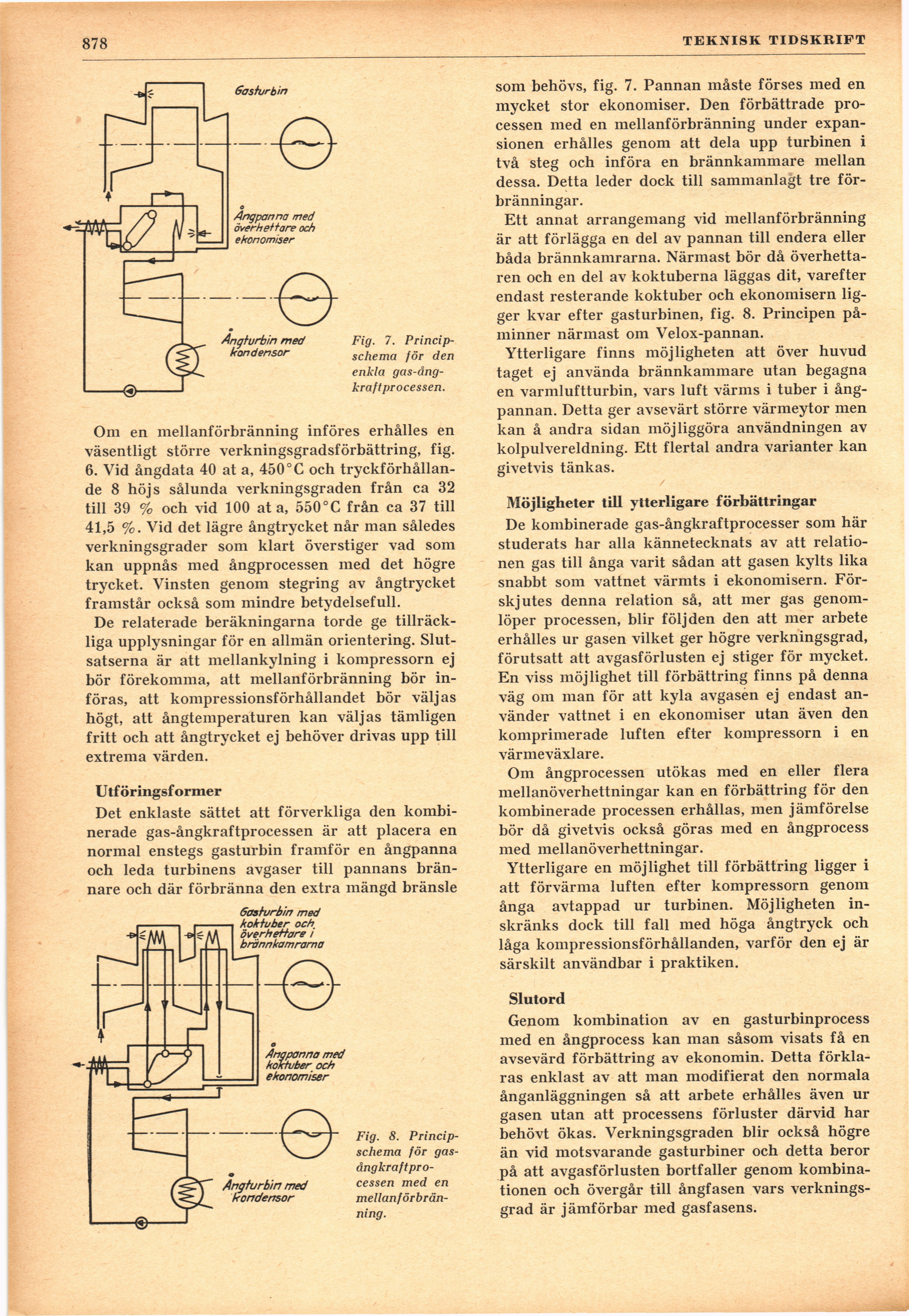

Fig. 7.
Principschema för den
enkla
gas-ång-kraftprocessen.
Om en mellanförbränning införes erhålles en
väsentligt större verkningsgradsförbättring, fig.
6. Vid ångdata 40 at a, 450° C och
tryckförhållande 8 höjs sålunda verkningsgraden från ca 32
till 39 % och vid 100 ata, 550°C från ca 37 till
41,5 %. Vid det lägre ångtrycket når man således
verkningsgrader som klart överstiger vad som
kan uppnås med ångprocessen med det högre
trycket. Vinsten genom stegring av ångtrycket
framstår också som mindre betydelsefull.
De relaterade beräkningarna torde ge
tillräckliga upplysningar för en allmän orientering.
Slutsatserna är att mellankylning i kompressorn ej
bör förekomma, att mellanförbränning bör
införas, att kompressionsförhållandet bör väljas
högt, att ångtemperaturen kan väljas tämligen
fritt och att ångtrycket ej behöver drivas upp till
extrema värden.
Utf öringsf ormer
Det enklaste sättet att förverkliga den
kombinerade gas-ångkraftprocessen är att placera en
normal enstegs gasturbin framför en ångpanna
och leda turbinens avgaser till pannans
brännare och där förbränna den extra mängd bränsle
Fig. 8.
Principschema för
gas-ångkraftprocessen med en [-mellanförbränning.-]
{+mellanförbrän-
ning.+}
som behövs, fig. 7. Pannan måste förses med en
mycket stor ekonomiser. Den förbättrade
processen med en mellanförbränning under
expansionen erhålles genom att dela upp turbinen i
två steg och införa en brännkammare mellan
dessa. Detta leder dock till sammanlagt tre
förbränningar.
Ett annat arrangemang vid mellanförbränning
är att förlägga en del av pannan till endera eller
båda brännkamrarna. Närmast bör då
överhettaren och en del av koktuberna läggas dit, varefter
endast resterande koktuber och ekonomisern
ligger kvar efter gasturbinen, fig. 8. Principen
påminner närmast om Velox-pannan.
Ytterligare finns möjligheten att över huvud
taget ej använda brännkammare utan begagna
en varinluftturbin, vars luft värms i tuber i
ångpannan. Detta ger avsevärt större värmeytor men
kan å andra sidan möjliggöra användningen av
kolpulvereldning. Ett flertal andra varianter kan
givetvis tänkas.
Möjligheter till ytterligare förbättringar
De kombinerade gas-ångkraftprocesser som här
studerats har alla kännetecknats av att
relationen gas till ånga varit sådan att gasen kylts lika
snabbt som vattnet värmts i ekonomisern.
Förskjutes denna relation så, att mer gas
genomlöper processen, blir följden den att mer arbete
erhålles ur gasen vilket ger högre verkningsgrad,
förutsatt att avgasförlusten ej stiger för mycket.
En viss möjlighet till förbättring finns på denna
väg om inan för att kyla avgasen ej endast
använder vattnet i en ekonomiser utan även den
komprimerade luften efter kompressorn i en
värmeväxlare.
Om ångprocessen utökas med en eller flera
mellanöverhettningar kan en förbättring för den
kombinerade processen erhållas, men jämförelse
bör då givetvis också göras med en ångprocess
med mellanöverhettningar.
Ytterligare en möjlighet till förbättring ligger i
att förvärma luften efter kompressorn genom
ånga avtappad ur turbinen. Möjligheten
inskränks dock till fall med höga ångtryck och
låga kompressionsförhållanden, varför den ej är
särskilt användbar i praktiken.
Slutord
Genom kombination av en gasturbinprocess
med en ångprocess kan man såsom visats få en
avsevärd förbättring av ekonomin. Detta
förklaras enklast av att man modifierat den normala
ånganläggningen så att arbete erhålles även ur
gasen utan att processens förluster därvid har
behövt ökas. Verkningsgraden blir också högre
än vid motsvarande gasturbiner och detta beror
på att avgasförlusten bortfaller genom
kombinationen och övergår till ångfasen vars
verkningsgrad är jämförbar med gasfasens.
