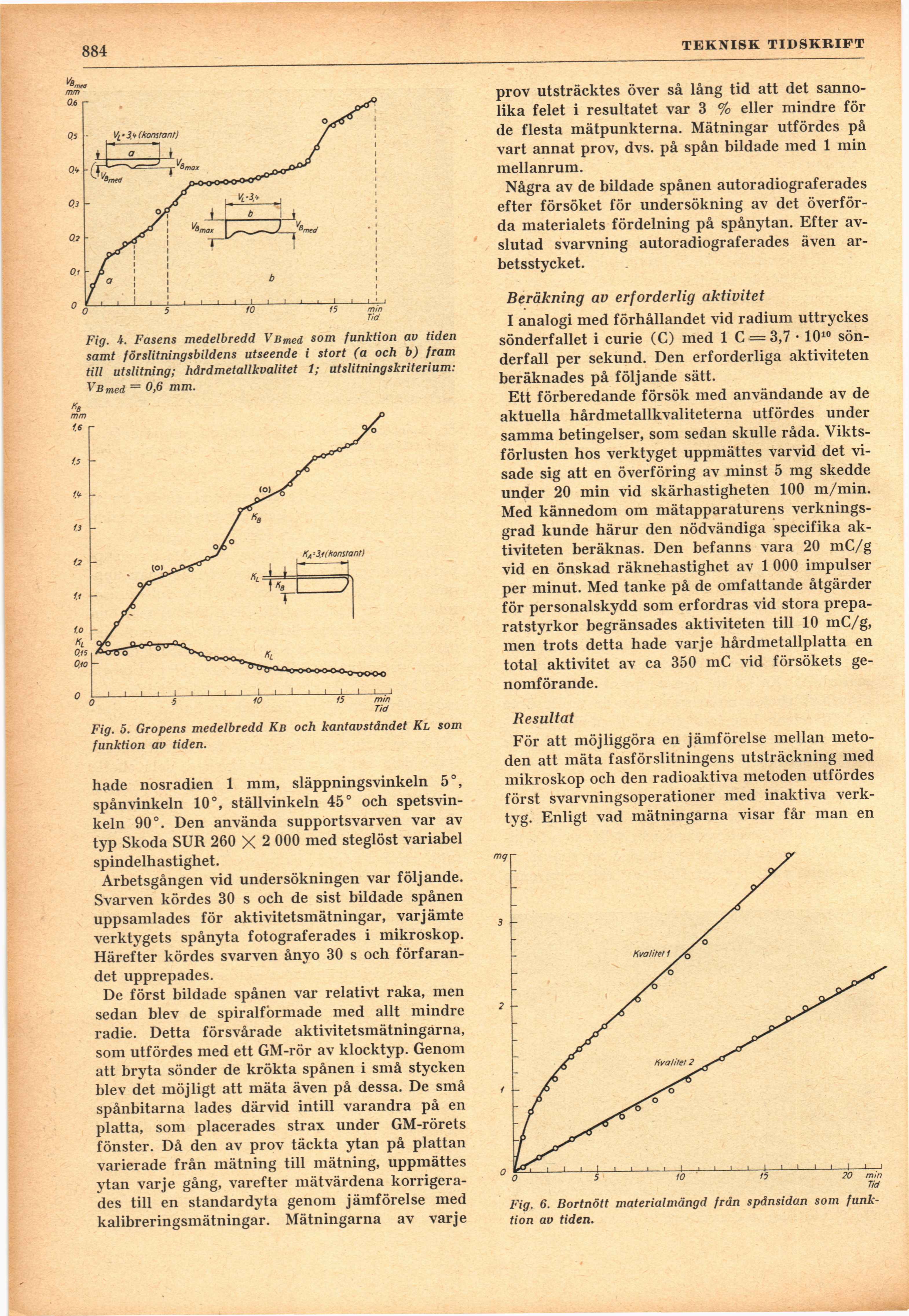

884
TEKNISK TIDSKRIFT
Fig. 4. Fasens medelbredd Vßmed som funktion av tiden
samt förslitningsbildens utseende i stort (a och b) fram
till utslitning; hdrdmetallkvalitet 1; utslitningskriterium:
VB med = 0,6 mm.
"b
Fig. 5. Gropens medelbredd Kb och kantavståndet Kl som
funktion av tiden.
hade nosradien 1 mm, släppningsvinkeln 5°,
spån vinkeln 10°, ställ vinkeln 45° och
spetsvin-keln 90°. Den använda supportsvarven var av
typ Skoda SUR 260 X 2 000 med steglöst variabel
spindelhastighet.
Arbetsgången vid undersökningen var följande.
Svarven kördes 30 s och de sist bildade spånen
uppsamlades för aktivitetsmätningar, varjämte
verktygets spånyta fotograferades i mikroskop.
Härefter kördes svarven ånyo 30 s och
förfarandet upprepades.
De först bildade spånen var relativt raka, men
sedan blev de spiralformade med allt mindre
radie. Detta försvårade aktivitetsmätningarna,
som utfördes med ett GM-rör av klocktyp. Genom
att bryta sönder de krökta spånen i små stycken
blev det möjligt att mäta även på dessa. De små
spånbitarna lades därvid intill varandra på en
platta, som placerades strax under GM-rörets
fönster. Då den av prov täckta ytan på plattan
varierade från mätning till mätning, uppmättes
ytan varje gång, varefter mätvärdena
korrigerades till en standardyta genom jämförelse med
kalibreringsmätningar. Mätningarna av varje
prov utsträcktes över så lång tid att det
sannolika felet i resultatet var 3 % eller mindre för
de flesta mätpunkterna. Mätningar utfördes på
vart annat prov, dvs. på spån bildade med 1 min
mellanrum.
Några av de bildade spånen autoradiograferades
efter försöket för undersökning av det
överförda materialets fördelning på spånytan. Efter
avslutad svarvning autoradiograferades även
arbetsstycket.
Beräkning av erforderlig aktivitet
I analogi med förhållandet vid radium uttryckes
sönderfallet i curie (C) med 1 C = 3,7 • 1010
sönderfall per sekund. Den erforderliga aktiviteten
beräknades på följande sätt.
Ett förberedande försök med användande av de
aktuella hårdmetallkvaliteterna utfördes under
samma betingelser, som sedan skulle råda.
Viktsförlusten hos verktyget uppmättes varvid det
visade sig att en överföring av minst 5 mg skedde
under 20 min vid skärhastigheten 100 m/min.
Med kännedom om mätapparaturens
verkningsgrad kunde härur den nödvändiga specifika
aktiviteten beräknas. Den befanns vara 20 mC/g
vid en önskad räknehastighet av 1 000 impulser
per minut. Med tanke på de omfattande åtgärder
för personalskydd som erfordras vid stora
preparatstyrkor begränsades aktiviteten till 10 mC/g,
men trots detta hade varje hårdmetallplatta en
total aktivitet av ca 350 mC vid försökets
genomförande.
Resultat
För att möjliggöra en jämförelse mellan
metoden att mäta fasförslitningens utsträckning med
mikroskop och den radioaktiva metoden utfördes
först svarvningsoperationer med inaktiva
verktyg. Enligt vad mätningarna visar får man en
Fig. 6. Bortnött materialmängd från spånsidan som
funktion av tiden.
