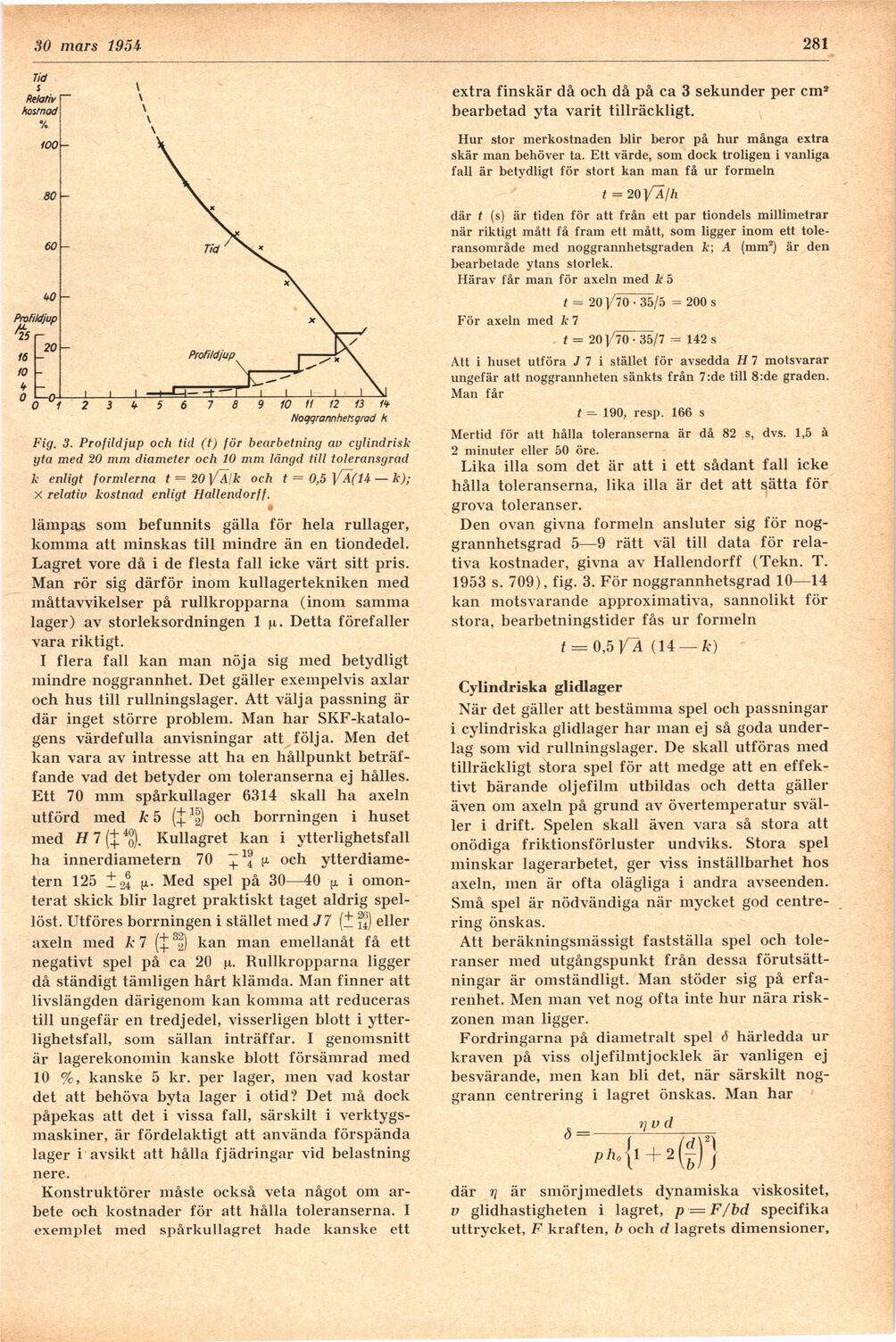

Fig. 3. Profildjup och tid (t) för bearbetning av cylindrisk
yta med 20 mm diameter och 10 mm längd till toleransgrad
k enligt formlerna t = 20 ]/ Al k och t = 0,5 ]A(U — k);
X relativ kostnad enligt Hallendorff.
lämpas som befunnits gälla för hela rullager,
komma att minskas till mindre än en tiondedel.
Lagret vore då i de flesta fall icke värt sitt pris.
Man rör sig därför inom kullagertekniken med
måttavvikelser på rullkropparna (inom samma
lager) av storleksordningen 1 p. Detta förefaller
vara riktigt.
I flera fall kan man nöja sig med betydligt
mindre noggrannhet. Det gäller exempelvis axlar
och hus till rullningslager. Att välja passning är
där inget större problem. Man har
SKF-katalo-gens värdefulla anvisningar att följa. Men det
kan vara av intresse att ha en hållpunkt
beträffande vad det betyder om toleranserna ej hålles.
Ett 70 mm spårkullager 6314 skall ha axeln
utförd med k 5 (‡ och borrningen i huset
med H 7(‡4JJ). Kullagret kan i ytterlighetsfall
ha innerdiametern 70 + fx och
ytterdiametern 125 lo® (x. Med spel på 30—40 (x i
omonterat skick blir lagret praktiskt taget aldrig
spellöst. Utföres borrningen i stället med J7 (t. fi) eller
axeln med k 7 (‡ 3|) kan man emellanåt få ett
negativt spel på ca 20 p. Rullkropparna ligger
då ständigt tämligen hårt klämda. Man finner att
livslängden därigenom kan komma att reduceras
till ungefär en tredjedel, visserligen blott i
ytterlighetsfall, som sällan inträffar. I genomsnitt
är lagerekonomin kanske blott försämrad med
10 %, kanske 5 kr. per lager, men vad kostar
det att behöva byta lager i otid? Det må dock
påpekas att det i vissa fall, särskilt i
verktygsmaskiner, är fördelaktigt att använda förspända
lager i avsikt att hålla fjädringar vid belastning
nere.
Konstruktörer måste också veta något om
arbete och kostnader för att hålla toleranserna. I
exemplet med spårkullagret hade kanske ett
extra finskär då och då på ca 3 sekunder per cm2
bearbetad yta varit tillräckligt.
Hur stor merkostnaden blir beror på hur många extra
skär man behöver ta. Ett värde, som dock troligen i vanliga
fall är betydligt för stort kan man få ur formeln
t = 20|/I//i
där t (s) är tiden för att från ett par tiondels millimetrar
när riktigt mått få fram ett mått, som ligger inom ett
toleransområde med noggrannhetsgraden k; A (mm2) är den
bearbetade ytans storlek.
Härav får man för axeln med k 5
t = 20 }/70 • 35/5 - 200 s
För axeln med k 7
t = 20 ) 70^^5/7 - 142 s
Att i huset utföra J 7 i stället för avsedda H 7 motsvarar
ungefär att noggrannheten sänkts från 7:de till 8:de graden.
Man får
t — 190, resp. 166 s
Mertid för att hålla toleranserna är då 82 s, dvs. 1,5 à
2 minuter eller 50 öre.
Lika illa som det är att i ett sådant fall icke
hålla toleranserna, lika illa är det att sätta för
grova toleranser.
Den ovan givna formeln ansluter sig för
noggrannhetsgrad 5—9 rätt väl till data för
relativa kostnader, givna av Hallendorff (Tekn. T.
1953 s. 709), fig. 3. För noggrannhetsgrad 10—14
kan motsvarande approximativa, sannolikt för
stora, bearbetningstider fås ur formeln
t = 0,5 VÄ (14 — k)
Cylindriska glidlager
När det gäller att bestämma spel och passningar
i cylindriska glidlager har man ej så goda
underlag som vid rullningslager. De skall utföras med
tillräckligt stora spel för att medge att en
effektivt bärande oljefilm utbildas och detta gäller
även om axeln på grund av övertemperatur
sväller i drift. Spelen skall även vara så stora att
onödiga friktionsförluster undviks. Stora spel
minskar lagerarbetet, ger viss inställbarhet hos
axeln, men är ofta olägliga i andra avseenden.
Små spel är nödvändiga när mycket god
centrering önskas.
Att beräkningsmässigt fastställa spel och
toleranser med utgångspunkt från dessa
förutsättningar är omständligt. Man stöder sig på
erfarenhet. Men man vet nog ofta inte hur nära
riskzonen man ligger.
Fordringarna på diametralt spel 6 härledda ur
kraven på viss oljefilmtjocklek är vanligen ej
besvärande, men kan bli det, när särskilt
noggrann centrering i lagret önskas. Man har
<5 =
7] v d
pho |
ID
där r\ är smörjmedlets dynamiska viskositet,
v glidhastigheten i lagret, p = F/bd specifika
uttrycket, F kraften, b och d lagrets dimensioner,
