31 augusti 1954-

671

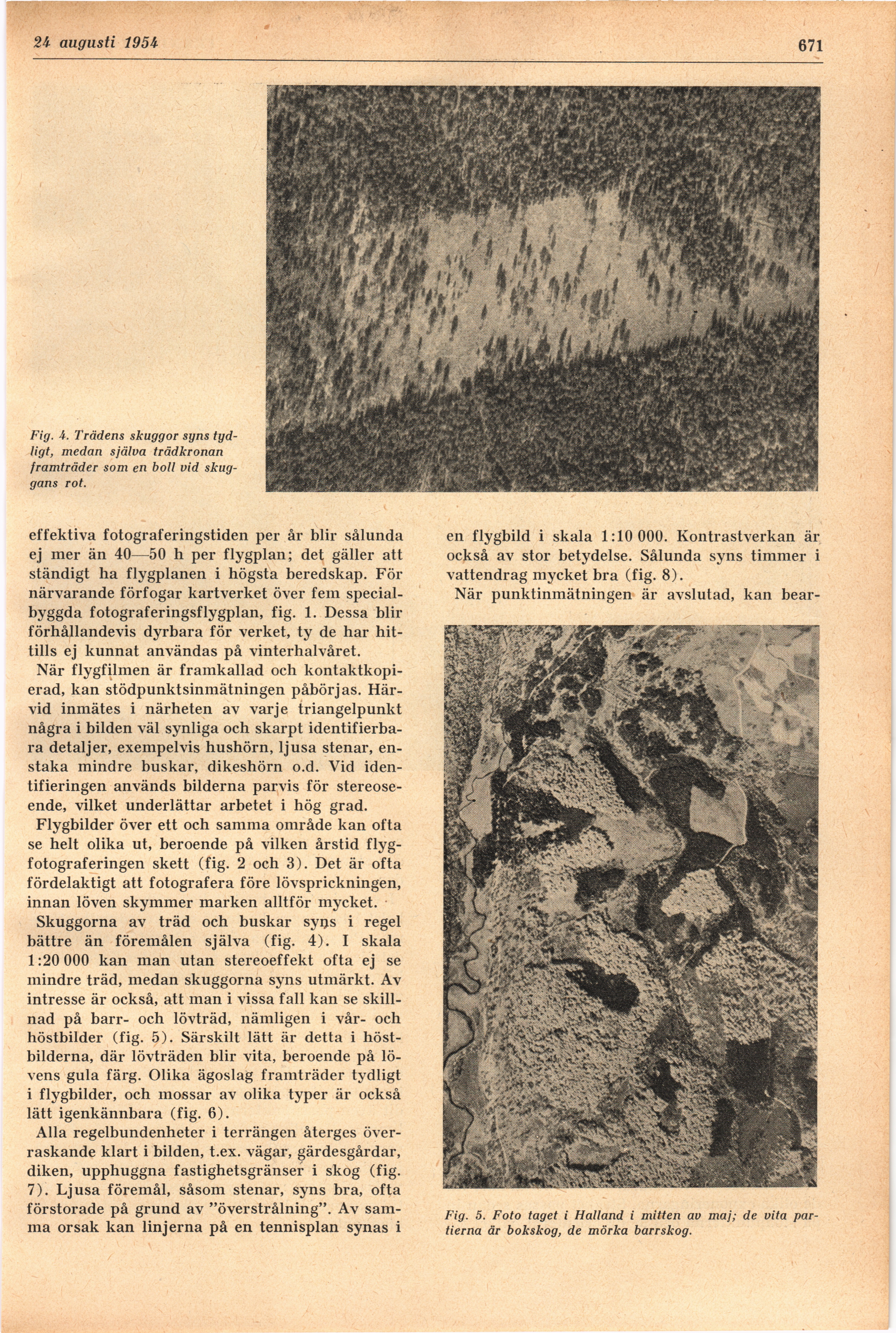

Fig. i. Trädens skuggor syns
tydligt, medan själva trädkronan
framträder som en boll vid
skuggans rot.

effektiva fotograferingstiden per år blir sålunda
ej mer än 40—50 h per flygplan; det gäller att
ständigt ha flygplanen i högsta beredskap. För
närvarande förfogar kartverket över fem
specialbyggda fotograferingsflygplan, fig. 1. Dessa blir
förhållandevis dyrbara för verket, ty de har
hittills ej kunnat användas på vinterhalvåret.

När flygfilmen är framkallad och
kontaktkopi-erad, kan stödpunktsinmätningen påbörjas.
Härvid inmätes i närheten av varje triangelpunkt
några i bilden väl synliga och skarpt
identifierba-ra detaljer, exempelvis hushörn, ljusa stenar,
enstaka mindre buskar, dikeshörn o.d. Vid
identifieringen används bilderna parvis för
stereoseende, vilket underlättar arbetet i hög grad.

Flygbilder över ett och samma område kan ofta
se helt olika ut, beroende på vilken årstid
flygfotograferingen skett (fig. 2 och 3). Det är ofta
fördelaktigt att fotografera före lövsprickningen,
innan löven skymmer marken alltför mycket.

Skuggorna av träd och buskar syijs i regel
bättre än föremålen själva (fig. 4). I skala
1:20 000 kan man utan stereoeffekt ofta ej se
mindre träd, medan skuggorna syns utmärkt. Av
intresse är också, att man i vissa fall kan se
skillnad på barr- och lövträd, nämligen i vår- och
höstbilder (fig. 5). Särskilt lätt är detta i
höstbilderna, där lövträden blir vita, beroende på
lövens gula färg. Olika ägoslag framträder tydligt
i flygbilder, och mossar av olika typer är också
lätt igenkännbara (fig. 6).

Alla regelbundenheter i terrängen återges
överraskande klart i bilden, t.ex. vägar, gärdesgårdar,
diken, upphuggna fastighetsgränser i skog (fig.
7). Ljusa föremål, såsom stenar, syns bra, ofta
förstorade på grund av "överstrålning". Av
samma orsak kan linjerna på en tennisplan synas i

en flygbild i skala 1:10 000. Kontrastverkan är
också av stor betydelse. Sålunda syns timmer i
vattendrag mycket bra (fig. 8).
När punktinmätningen är avslutad, kan bear-

Fig. 5. Foto taget i Halland i mitten av maj; de vita
partierna är bokskog, de mörka barrskog.
