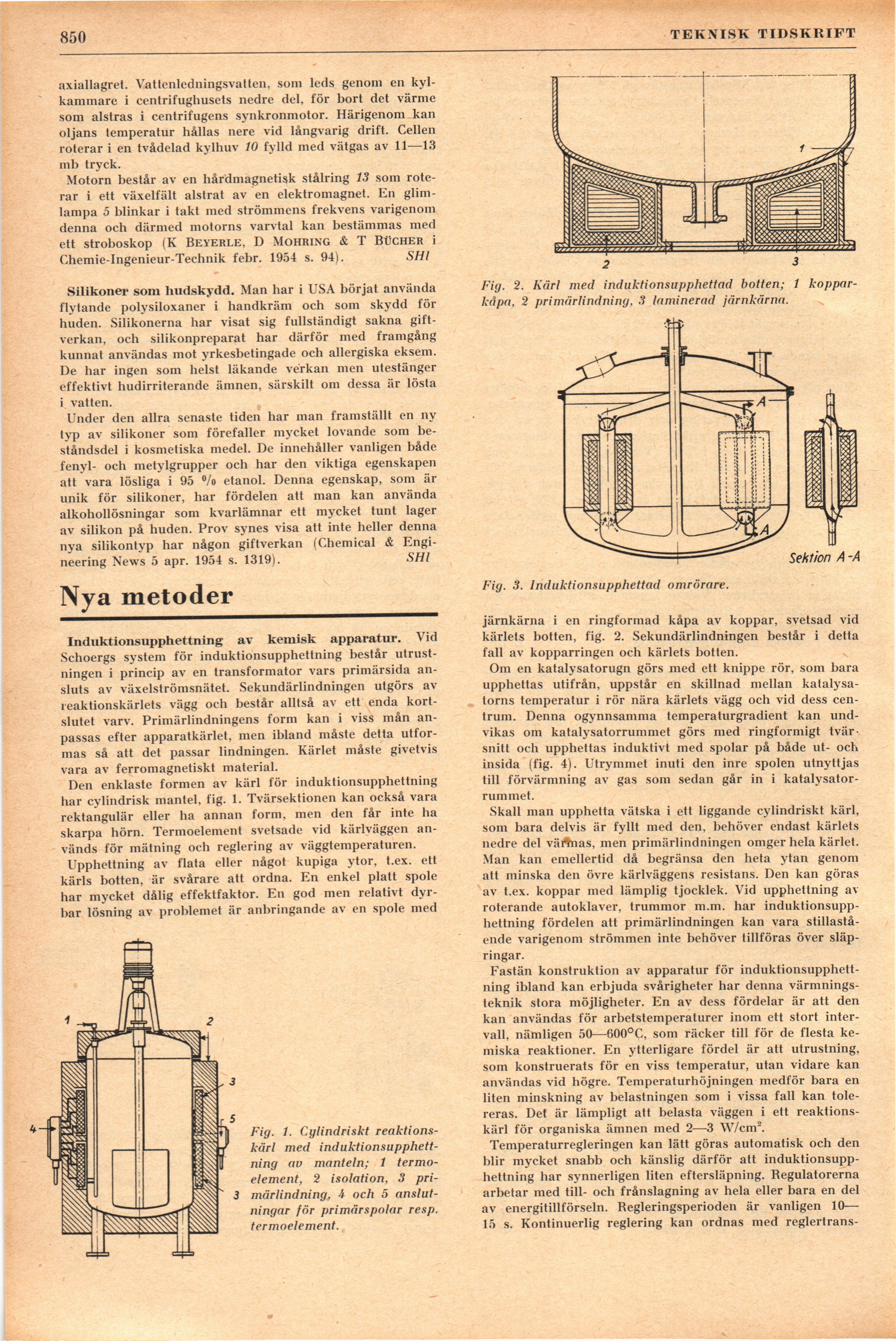

850
TEKNISK TIDSKRIFT
axiallagret. Vattenledningsvatten, som leds genom en
kyl-kammare i centrifughusets nedre del, för bort det värme
som alstras i centrifugens synkronmotor. Härigenom kan
oljans temperatur hållas nere vid långvarig drift. Cellen
roterar i en tvådelad kylhuv 10 fylld med vätgas av 11—13
mb tryck.
Motorn består av en hårdmagnetisk stålring 13 som
roterar i ett växelfält alstrat av en elektromagnet. En
glimlampa 5 blinkar i takt med strömmens frekvens varigenom
denna och därmed motorns varvtal kan bestämmas med
ett stroboskop (K Beyerle, D Mohring & T Bücher i
Chemie-Ingenieur-Technik febr. 1954 s. 94). SHl
Silikoner som hudskydd. Man har i USA börjat använda
flytande polysiloxaner i handkräm och som skydd för
huden. Silikonerna har visat sig fullständigt sakna
giftverkan, och silikonpreparat har därför med framgång
kunnat användas mot yrkesbetingade och allergiska eksem.
De har ingen som helst läkande verkan men utestänger
effektivt hudirriterande ämnen, särskilt om dessa är lösta
i vatten.
Under den allra senaste tiden har man framställt en ny
typ av silikoner som förefaller mycket lovande som
beståndsdel i kosmetiska medel. De innehåller vanligen både
fenyl- och metylgrupper och har den viktiga egenskapen
att vara lösliga i 95 °/o etanol. Denna egenskap, som är
unik för silikoner, har fördelen att man kan använda
alkohollösningar som kvarlämnar ett mycket tunt lager
av silikon på huden. Prov synes visa att inte heller denna
nya silikontyp har någon giftverkan (Chemical &
Engineering News 5 apr. 1954 s. 1319). SHl
Nya metoder
Induktionsupphettning av kemisk apparatur. Vid
Schoergs system för induktionsupphettning består
utrustningen i princip av en transformator vars primärsida
ansluts av växelströmsnätet. Sekundärlindningen utgörs av
leaktionskärlets vägg och består alltså av ett enda
kortslutet varv. Primärlindningens form kan i viss mån
anpassas efter apparatkärlet, men ibland måste detta
utformas så att det passar lindningen. Kärlet måste givetvis
vara av ferromagnetiskt material.
Den enklaste formen av kärl för induktionsupphettning
har cylindrisk mantel, fig. 1. Tvärsektionen kan också vara
rektangulär eller ha annan form, men den får inte ha
skarpa hörn. Termoelement svetsade vid kärlväggen
används för mätning och reglering av väggtemperaturen.
Upphettning av flata eller något kupiga ytor, t.ex. ett
kärls botten, är svårare att ordna. En enkel platt spole
har mycket dålig effektfaktor. En god men relativt
dyrbar lösning av problemet är anbringande av en spole med
Fig. 1. Cylindriskt
reaktions-kärl med
induktionsupphettning av manteln; 1
termoelement, 2 isolation, 3
primärlindning, 4 och 5
anslutningar för primärspolar resp.
termoelement.
Fig. 2. Kärl med induktionsupphettad botten; 1
koppar-kåpa, 2 primärlindning, 3 laminerad järnkärna.
Fig. 3. Induktionsupphettad omrörare.
järnkärna i en ringformad kåpa av koppar, svetsad vid
kärlets botten, fig. 2. Sekundärlindningen består i detta
fall av kopparringen och kärlets botten.
Om en katalysatorugn görs med ett knippe rör, som bara
upphettas utifrån, uppstår en skillnad mellan
katalysatorns temperatur i rör nära kärlets vägg och vid dess
centrum. Denna ogynnsamma temperaturgradient kan
undvikas om katalysatorrummet görs med ringformigt
tvärsnitt och upphettas induktivt med spolar på både ut- och
insida (fig. 4). Utrymmet inuti den inre spolen utnyttjas
till förvärmning av gas som sedan går in i
katalysatorrummet.
Skall man upphetta vätska i ett liggande cylindriskt kärl,
som bara delvis är fyllt med den, behöver endast kärlets
nedre del värtnas, men primärlindningen omger hela kärlet.
Man kan emellertid då begränsa den heta ytan genom
att minska den övre kärlväggens resistans. Den kan göras
av t.ex. koppar med lämplig tjocklek. Vid upphettning av
roterande autoklaver, trummor m.m. har
induktionsupphettning fördelen att primärlindningen kan vara
stillastående varigenom strömmen inte behöver tillföras över
släpringar.
Fastän konstruktion av apparatur för
induktionsupphettning ibland kan erbjuda svårigheter har denna
värmnings-teknik stora möjligheter. En av dess fördelar är att den
kan användas för arbetstemperaturer inom ett stort
intervall, nämligen 50—600°C, som räcker till för de flesta
kemiska reaktioner. En ytterligare fördel är att utrustning,
som konstruerats för en viss temperatur, utan vidare kan
användas vid högre. Temperaturhöjningen medför bara en
liten minskning av belastningen som i vissa fall kan
tolereras. Det är lämpligt att belasta väggen i ett
reaktionskärl för organiska ämnen med 2—3 W/cm2.
Temperaturregleringen kan lätt göras automatisk och den
blir mycket snabb och känslig därför att
induktionsupphettning har synnerligen liten eftersläpning. Begulatorerna
arbetar med till- och frånslagning av hela eller bara en del
av energitillförseln. Begleringsperioden är vanligen 10—
15 s. Kontinuerlig reglering kan ordnas med reglertrans-
Sehtion A -A
