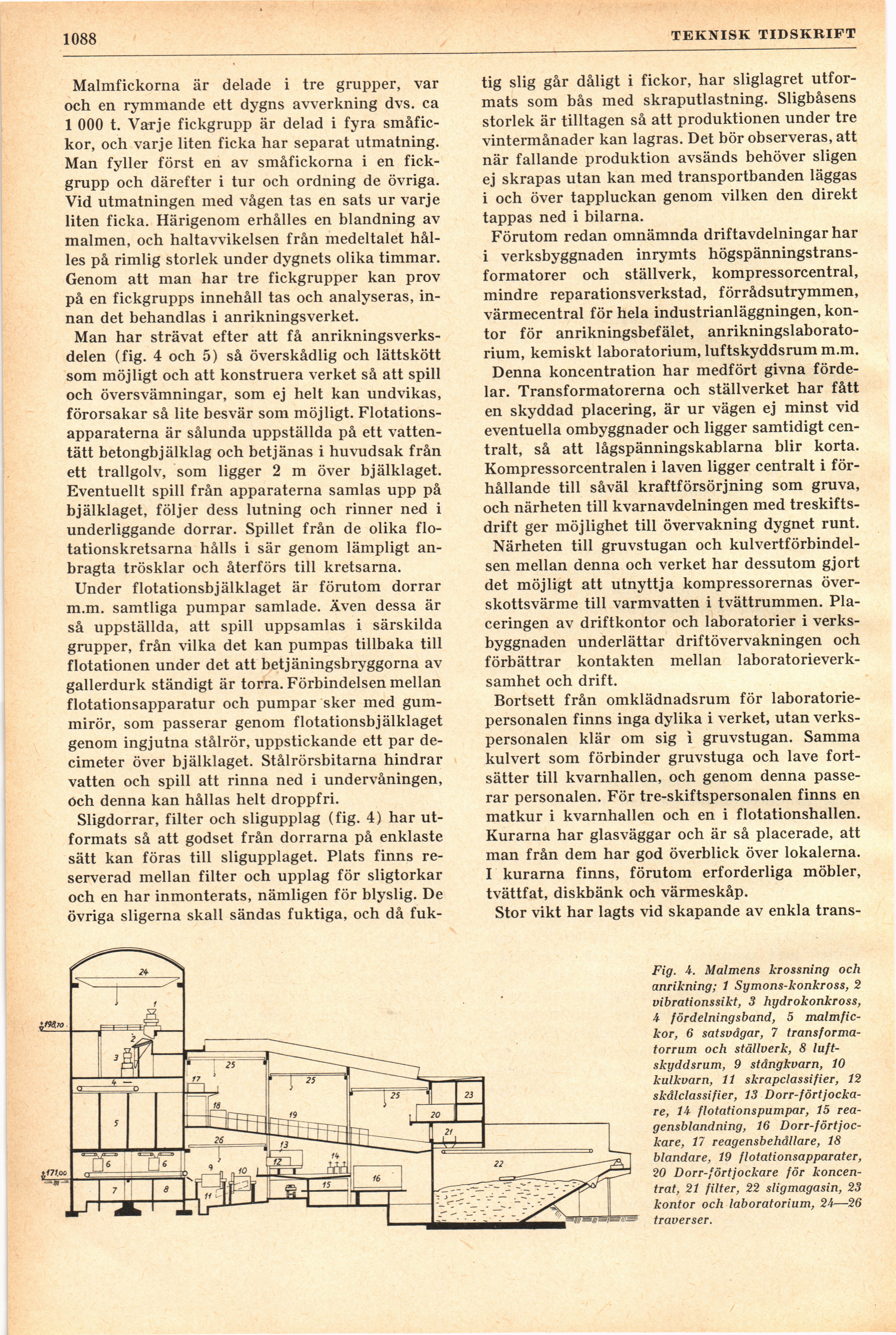

Full resolution (JPEG) - On this page / på denna sida - H. 46. 14 december 1954 - Gruvanläggningen i Garpenberg, av Sten-Erik Karlén
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
1088
TEKNISK TIDSKRIFT
Malmfickorna är delade i tre grupper, var
och en rymmande ett dygns avverkning dvs. ca
1 000 t. Varje fickgrupp är delad i fyra
småfic-kor, och varje liten ficka har separat utmatning.
Man fyller först en av småfickorna i en
fickgrupp och därefter i tur och ordning de övriga.
Vid utmatningen med vågen tas en sats ur varje
liten ficka. Härigenom erhålles en blandning av
malmen, och haltavvikelsen från medeltalet
hålles på rimlig storlek under dygnets olika timmar.
Genom att man har tre fickgrupper kan prov
på en fickgrupps innehåll tas och analyseras,
innan det behandlas i anrikningsverket.
Man har strävat efter att få
anrikningsverksdelen (fig. 4 och 5) så överskådlig och lättskött
som möjligt och att konstruera verket så att spill
och översvämningar, som ej helt kan undvikas,
förorsakar så lite besvär som möjligt.
Flotations-apparaterna är sålunda uppställda på ett
vattentätt betongbjälklag och betjänas i huvudsak från
ett trallgolv, som ligger 2 m över bjälklaget.
Eventuellt spill från apparaterna samlas upp på
bjälklaget, följer dess lutning och rinner ned i
underliggande dörrar. Spillet från de olika
flo-tationskretsarna hålls i sär genom lämpligt
anbragta trösklar och återförs till kretsarna.
Under flotationsbjälklaget är förutom dörrar
m.m. samtliga pumpar samlade. Även dessa är
så uppställda, att spill uppsamlas i särskilda
grupper, från vilka det kan pumpas tillbaka till
flotationen under det att betjäningsbryggorna av
gallerdurk ständigt är torra. Förbindelsen mellan
flotationsapparatur och pumpar sker med
gummirör, som passerar genom flotationsbjälklaget
genom ingjutna stålrör, uppstickande ett par
decimeter över bjälklaget. Stålrörsbitarna hindrar
vatten och spill att rinna ned i undervåningen,
och denna kan hållas helt droppfri.
Sligdorrar, filter och sligupplag (fig. 4) har
utformats så att godset från dörrarna på enklaste
sätt kan föras till sligupplaget. Plats finns
reserverad mellan filter och upplag för sligtorkar
och en har inmonterats, nämligen för blyslig. De
övriga sligerna skall sändas fuktiga, och då fuk-
tig slig går dåligt i fickor, har sliglagret
utformats som bås med skraputlastning. Sligbåsens
storlek är tilltagen så att produktionen under tre
vintermånader kan lagras. Det bör observeras, att
när fallande produktion avsänds behöver sligen
ej skrapas utan kan med transportbanden läggas
i och över tappluckan genom vilken den direkt
tappas ned i bilarna.
Förutom redan omnämnda driftavdelningar har
i verksbyggnaden inrymts
högspänningstrans-formatorer och ställverk, kompressorcentral,
mindre reparationsverkstad, förrådsutrymmen,
värmecentral för hela industrianläggningen,
kontor för anrikningsbefälet,
anrikningslaboratorium, kemiskt laboratorium, luftskyddsrum m.m.
Denna koncentration har medfört givna
fördelar. Transformatorerna och ställverket har fått
en skyddad placering, är ur vägen ej minst vid
eventuella ombyggnader och ligger samtidigt
centralt, så att lågspänningskablarna blir korta.
Kompressorcentralen i laven ligger centralt i
förhållande till såväl kraf tf örsörj ning som gruva,
och närheten till kvarnavdelningen med
treskifts-drift ger möjlighet till övervakning dygnet runt.
Närheten till gruvstugan och
kulvertförbindel-sen mellan denna och verket har dessutom gjort
det möjligt att utnyttja kompressorernas
överskottsvärme till varmvatten i tvättrummen.
Placeringen av driftkontor och laboratorier i
verksbyggnaden underlättar driftövervakningen och
förbättrar kontakten mellan
laboratorieverksamhet och drift.
Bortsett från omklädnadsrum för
laboratoriepersonalen finns inga dylika i verket, utan
verkspersonalen klär om sig i gruvstugan. Samma
kulvert som förbinder gruvstuga och lave
fortsätter till kvarnhallen, och genom denna
passerar personalen. För tre-skiftspersonalen finns en
matkur i kvarnhallen och en i flotationshallen.
Kurarna har glasväggar och är så placerade, att
man från dem har god överblick över lokalerna.
I kurarna finns, förutom erforderliga möbler,
tvättfat, diskbänk och värmeskåp.
Stor vikt har lagts vid skapande av enkla trans-
Fig. 4. Malmens krossning och
anrikning; 1 Symons-konkross, 2
vibrationssikt, 3 hydrokonkross,
4 fördelningsband, 5
malmfickor, 6 satsvågar, 7
transformatorrum och ställverk, 8
luft-skyddsrum, 9 stångkvarn, 10
kulkvarn, 11 skrapclassifier, 12
skålclassifier, 13
Dorr-förtjocka-re, /4 flotationspumpar, 15
reagensblandning, 16
Dorr-förtjoc-kare, 11 reagensbehållare, 18
blandare, 19 flotationsapparater,
20 Dorr-förtjockare för
koncentrat, 21 filter, 22 sligmagasin, 23
kontor och laboratorium, 24—26
traverser.
