1140
TEKNISK TIDSKRIFT

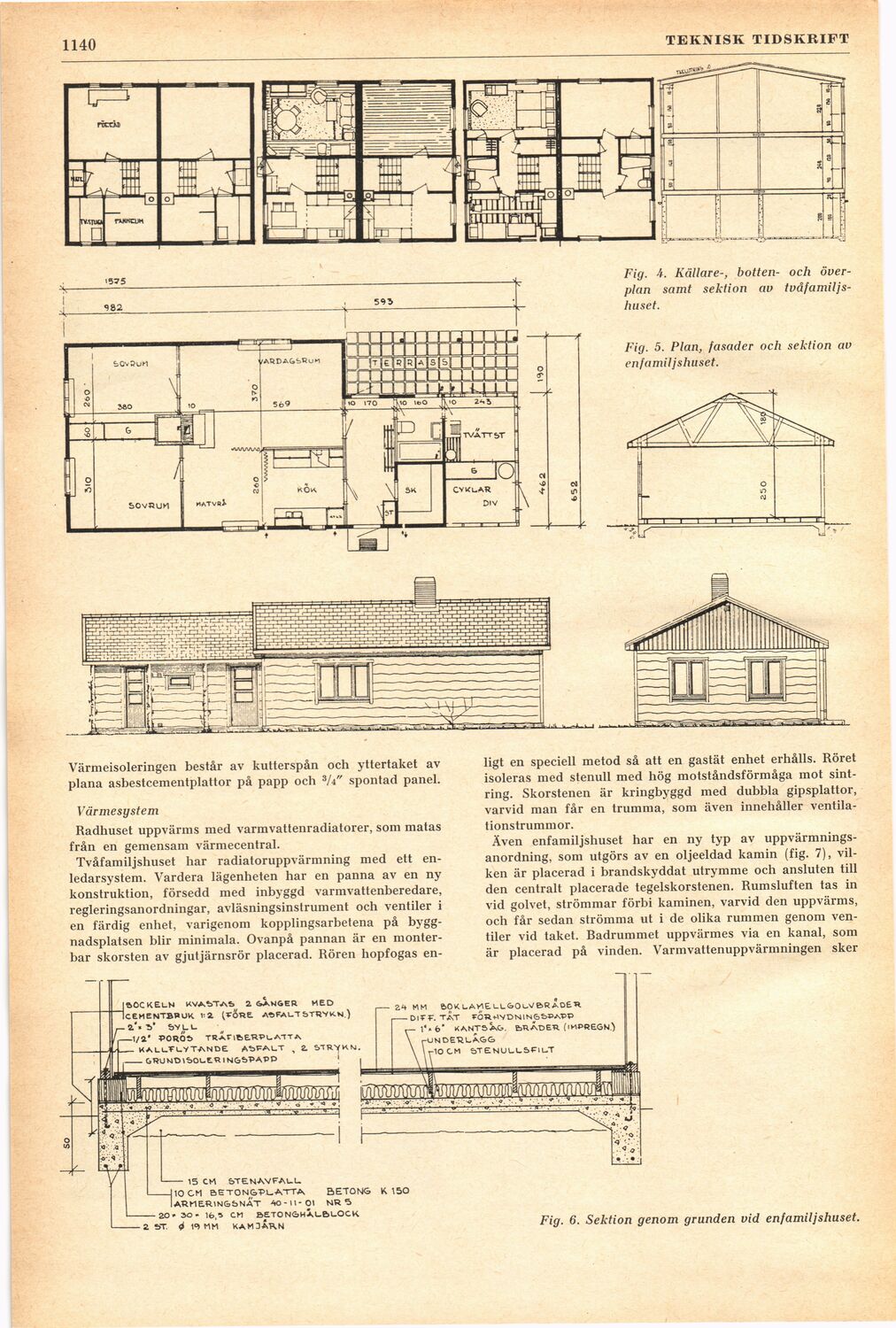

Fig. 4. Källare-, botten- och
över-plan samt sektion av
tvåfamiljs-huset.
Fig. 5. Plan, fasader och sektion av
enfamiljshuset.
Värmeisoleringen består av kutterspån och yttertaket av
plana asbestcementplattor på papp och 3A" spontad panel.
Värmesystem
Radhuset uppvärms med varmvattenradiatorer, som matas
från en gemensam värmecentral.
Tvåfamiljshuset har radiatoruppvärmning med ett
en-ledarsystem. Vardera lägenheten har en panna av en ny
konstruktion, försedd med inbyggd varmvattenberedare,
regleringsanordningar, avläsningsinstrument och ventiler i
en färdig enhet, varigenom kopplingsarbetena på
byggnadsplatsen blir minimala. Ovanpå pannan är en
monter-bar skorsten av gjutjärnsrör placerad. Rören hopfogas en-
ligt en speciell metod så att en gastät enhet erhålls. Röret
isoleras med stenull med hög motståndsförmåga mot
sint-ring. Skorstenen är kringbyggd med dubbla gipsplattor,
varvid man får en trumma, som även innehåller
ventilationstrummor.
Även enfamiljshuset har en ny typ av
uppvärmningsanordning, som utgörs av en oljeeldad kamin (fig. 7),
vilken är placerad i brandskyddat utrymme och ansluten till
den centralt placerade tegelskorstenen. Rumsluften tas in
vid golvet, strömmar förbi kaminen, varvid den uppvärms,
och får sedan strömma ut i de olika rummen genom
ventiler vid taket. Badrummet uppvärmes via en kanal, som
är placerad på vinden. Varmvattenuppvärmningen sker
Fig. 6. Sektion genom grunden vid enfamiljshuset.
