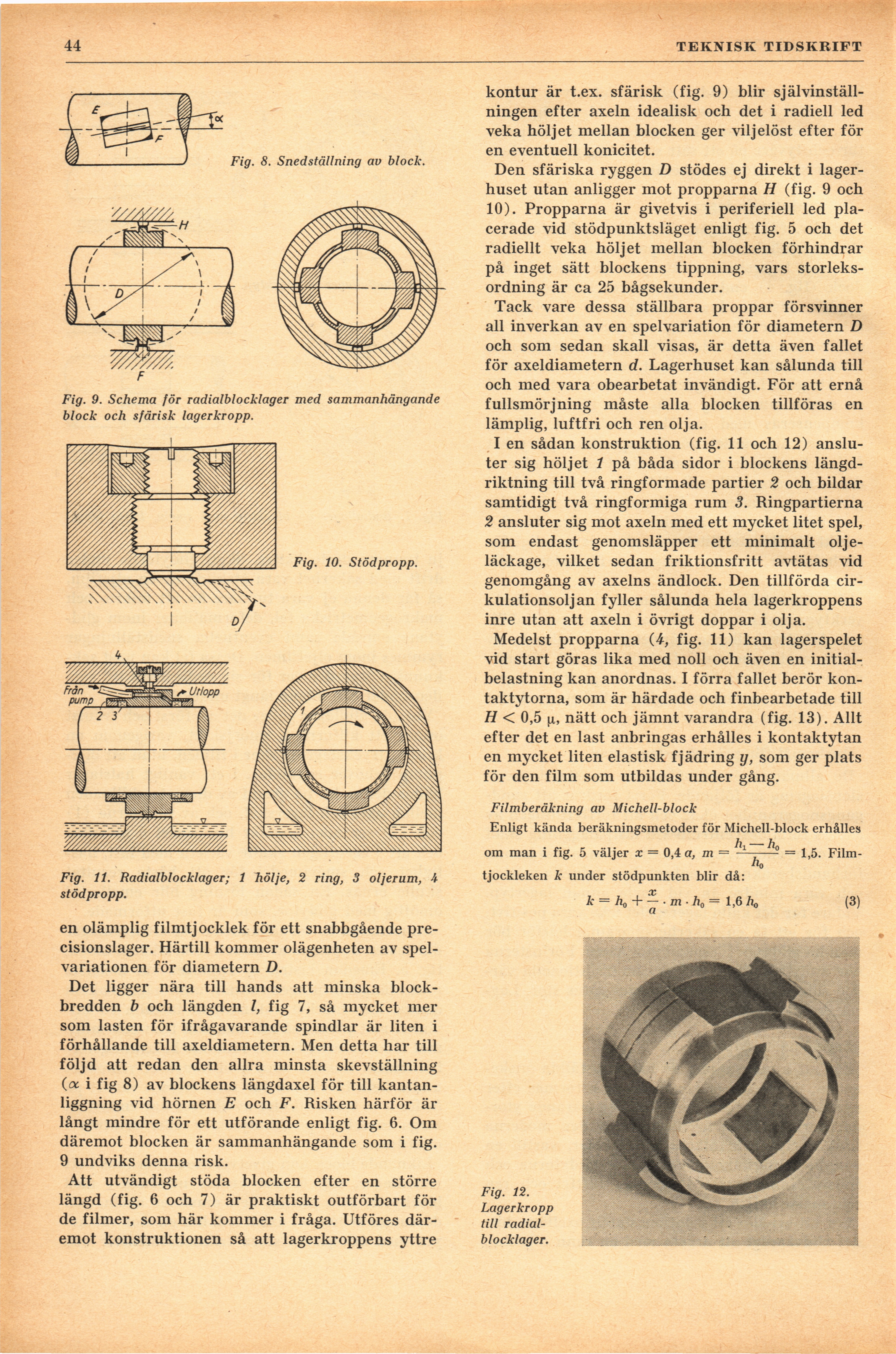

44

TEKNISK TIDSKRIFT

Fig. 8. Snedställning av block.

Fig. 9. Schema för radialblocklager med sammanhängande
block och sfärisk lagerkropp.

Fig. 10. Stödpropp.

Fig. 11. Radialblocklager; 1 hölje, 2 ring, 3 oljerum, 4
stödpropp.

en olämplig filmtjocklek för ett snabbgående
precisionslager. Härtill kommer olägenheten av
spelvariationen för diametern D.

Det ligger nära till hands att minska
blockbredden b och längden l, fig 7, så mycket mer
som lasten för ifrågavarande spindlar är liten i
förhållande till axeldiametern. Men detta har till
följd att redan den allra minsta skevställning
(a i fig 8) av blockens längdaxel för till
kantan-liggning vid hörnen E och F. Risken härför är
långt mindre för ett utförande enligt fig. 6. Om
däremot blocken är sammanhängande som i fig.
9 undviks denna risk.

Att utvändigt stöda blocken efter en större
längd (fig. 6 och 7) är praktiskt outförbart för
de filmer, som här kommer i fråga. Utföres
däremot konstruktionen så att lagerkroppens yttre

kontur är t.ex. sfärisk (fig. 9) blir
självinställningen efter axeln idealisk och det i radiell led
veka höljet mellan blocken ger viljelöst efter för
en eventuell konicitet.

Den sfäriska ryggen D stödes ej direkt i
lagerhuset utan anligger mot propparna H (fig. 9 och
10). Propparna är givetvis i periferiell led
placerade vid stödpunktsläget enligt fig. 5 och det
radiellt veka höljet mellan blocken förhindrar
på inget sätt blockens tippning, vars
storleksordning är ca 25 bågsekunder.

Tack vare dessa ställbara proppar försvinner
all inverkan av en spelvariation för diametern D
och som sedan skall visas, är detta även fallet
för axeldiametern d. Lagerhuset kan sålunda till
och med vara obearbetat invändigt. För att ernå
fullsmörjning måste alla blocken tillföras en
lämplig, luftfri och ren olja.
I en sådan konstruktion (fig. 11 och 12)
ansluter sig höljet 1 på båda sidor i blockens
längdriktning till två ringformade partier 2 och bildar
samtidigt två ringformiga rum 3. Ringpartierna
2 ansluter sig mot axeln med ett mycket litet spel,
som endast genomsläpper ett minimalt
olje-läckage, vilket sedan friktionsfritt avtätas vid
genomgång av axelns ändlock. Den tillförda
cirkulationsoljan fyller sålunda hela lagerkroppens
inre utan att axeln i övrigt doppar i olja.

Medelst propparna (4, fig. 11) kan lagerspelet
vid start göras lika med noll och även en
initialbelastning kan anordnas. I förra fallet berör
kontaktytorna, som är härdade och finbearbetade till
H < 0,5 nätt och jämnt varandra (fig. 13). Allt
efter det en last anbringas erhålles i kontaktytan
en mycket liten elastisk fjädring y, som ger plats
för den film som utbildas under gång.

Filmberäkning av Michell-block

Enligt kända beräkningsmetoder för Michell-block erhålles

om man i fig. 5 väljer x = 0,4 a, m = ^ = 1,5. Film-

h0

tjockleken k under stödpunkten blir då:

k = h0 + — - m-h0= 1,6 ho (3)

Fig. 12.
Lagerkropp
till
radialblocklager.
