130

TEKNISK TIDSKRIFT

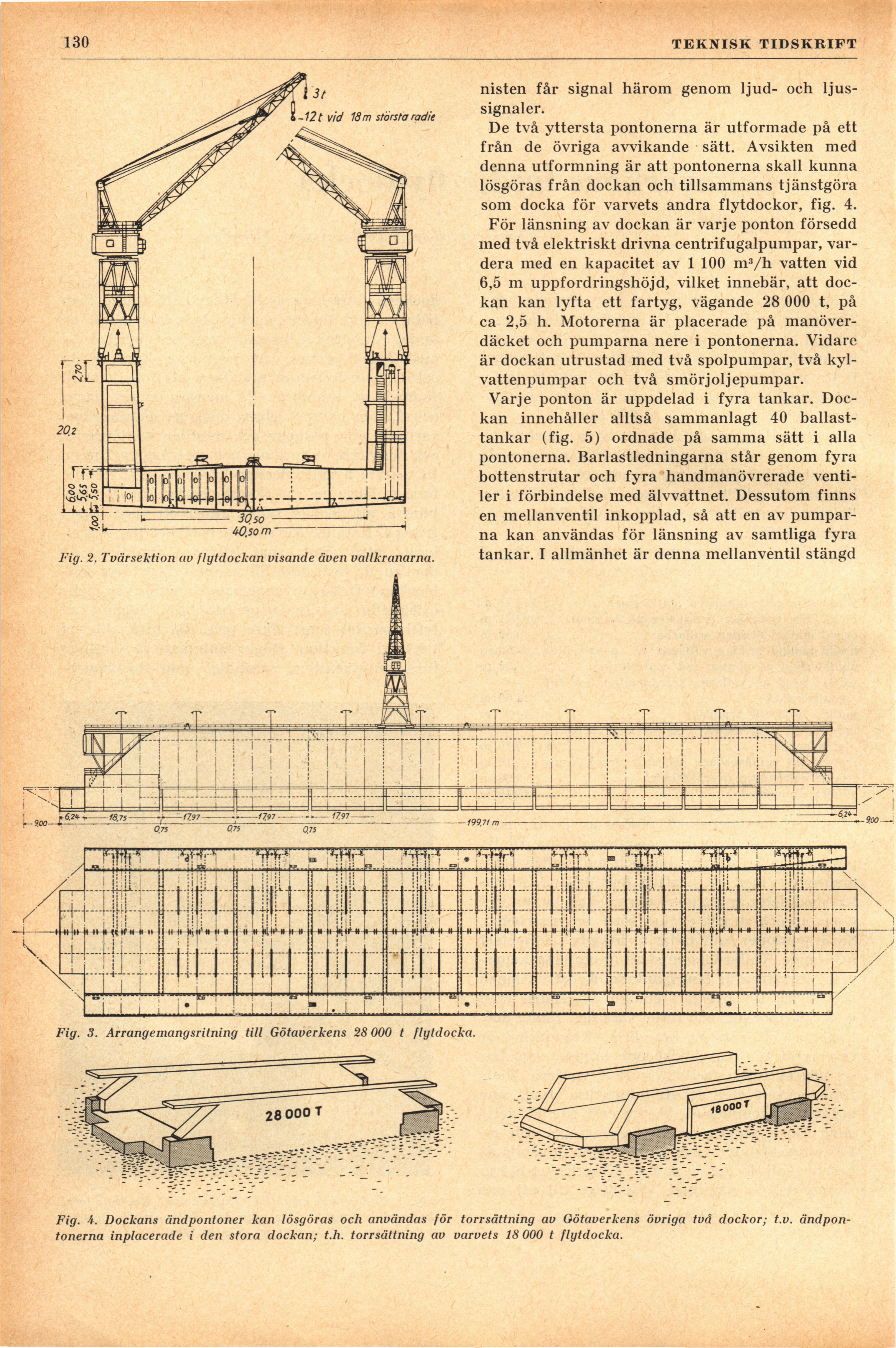

Fig. i. Dockans ündpontoner kan lösgöras och användas för torrsättning av Götaverkens övriga två dockor; t.v.
ändpon-tonerna inplacerade i den stora dockan; t.h. torrsättning av varvets 18 000 t flytdocka.

Fig. 2. Tvärsektion av flytdockan visande även vallkranarna.

nisten får signal härom genom ljud- och
ljussignaler.

De två yttersta pontonerna är utformade på ett
från de övriga avvikande sätt. Avsikten med
denna utformning är att pontonerna skall kunna
lösgöras från dockan och tillsammans tjänstgöra
som docka för varvets andra flytdockor, fig. 4.

För länsning av dockan är varje ponton försedd
med två elektriskt drivna centrifugalpumpar,
vardera med en kapacitet av 1 100 m3/h vatten vid
6,5 m uppfordringshöjd, vilket innebär, att
dockan kan lyfta ett fartyg, vägande 28 000 t, på
ca 2,5 h. Motorerna är placerade på
manöver-däcket och pumparna nere i pontonerna. Vidare
är dockan utrustad med två spolpumpar, två
kylvattenpumpar och två smörjoljepumpar.

Varje ponton är uppdelad i fyra tankar.
Dockan innehåller alltså sammanlagt 40
ballasttankar (fig. 5) ordnade på samma sätt i alla
pontonerna. Barlastledningarna står genom fyra
bottenstrutar och fyra handmanövrerade
ventiler i förbindelse med älvvattnet. Dessutom finns
en mellanventil inkopplad, så att en av
pumparna kan användas för länsning av samtliga fyra
tankar. I allmänhet är denna mellanventil stängd

Fig. 3. Arrangemangsritning till Götaverkens 28 000 t flytdocka.
