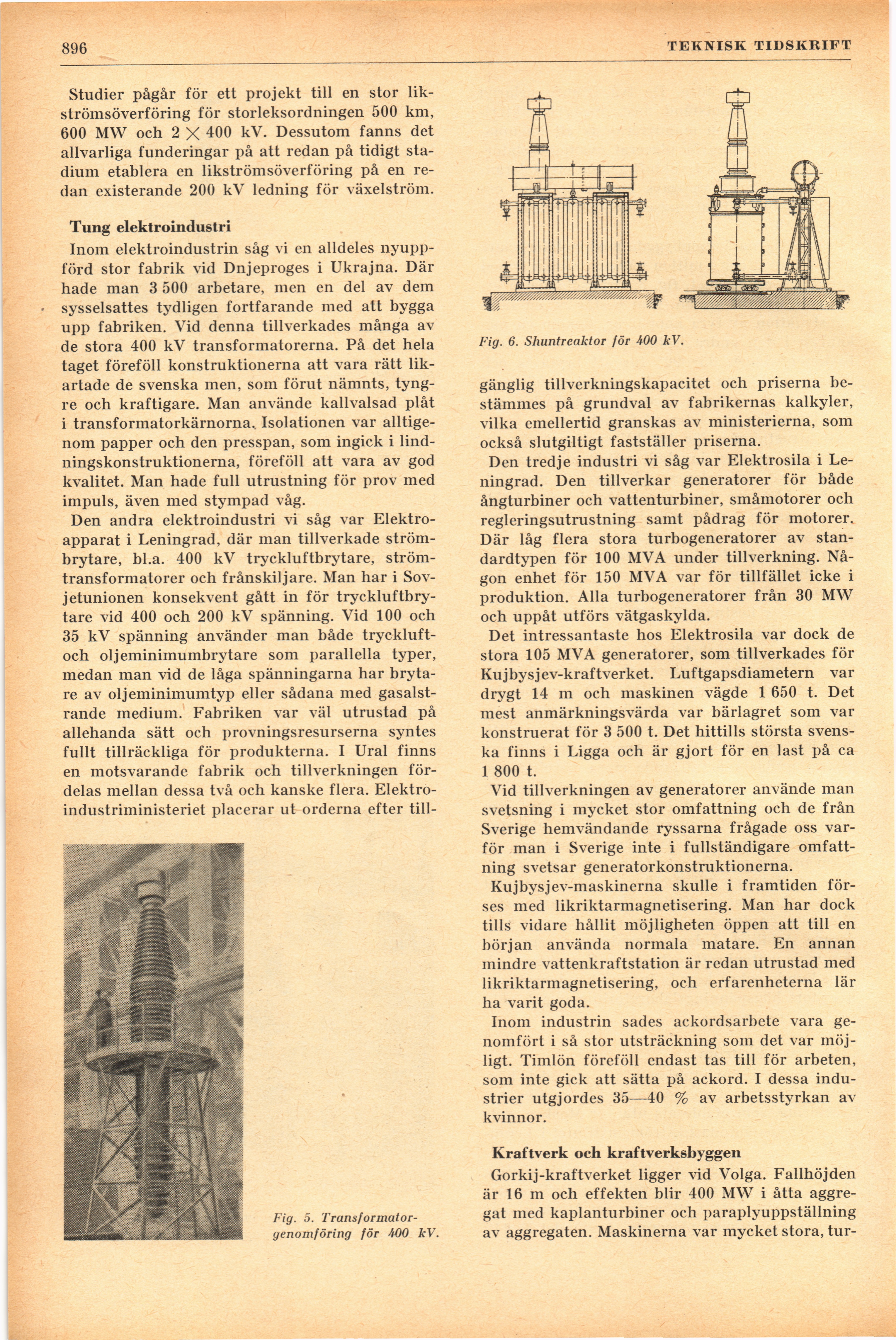

896

TEKNISK TIDSKRIFT

Studier pågår för ett projekt till en stor
likströmsöverföring för storleksordningen 500 km,
600 MW och 2 X 400 kV. Dessutom fanns det
allvarliga funderingar på att redan på tidigt
stadium etablera en likströmsöverföring på en
redan existerande 200 kV ledning för växelström.

Tung elektroindustri

Inom elektroindustri såg vi en alldeles
nyupp-förd stor fabrik vid Dnjeproges i Ukrajna. Där
hade man 3 500 arbetare, men en del av dem
sysselsattes tydligen fortfarande med att bygga
upp fabriken. Vid denna tillverkades många av
de stora 400 kV transformatorerna. På det hela
taget föreföll konstruktionerna att vara rätt
likartade de svenska men, som förut nämnts,
tyngre och kraftigare. Man använde kallvalsad plåt
i transformatorkärnorna. Isolationen var
alltigenom papper och den presspan, som ingick i
lind-ningskonstruktionerna, föreföll att vara av god
kvalitet. Man hade full utrustning för prov med
impuls, även med stympad våg.

Den andra elektroindustri vi såg var
Elektro-apparat i Leningrad, där man tillverkade
strömbrytare, bl.a. 400 kV tryckluftbrytare,
strömtransformatorer och frånskiljare. Man har i
Sovjetunionen konsekvent gått in för
tryckluftbrytare vid 400 och 200 kV spänning. Vid 100 och
35 kV spänning använder man både
tryckluft-och oljeminimumbrytare som parallella typer,
medan man vid de låga spänningarna har
brytare av oljeminimumtyp eller sådana med
gasalst-rande medium. Fabriken var väl utrustad på
allehanda sätt och provningsresurserna syntes
fullt tillräckliga för produkterna. I Ural finns
en motsvarande fabrik och tillverkningen
fördelas mellan dessa två och kanske flera.
Elektro-industriministeriet placerar ut orderna efter til 1-

Fig. 5.
Transformator-genomföring för 400 kV.

Fig. 6. Shuntreaktor för 400 kV.

gänglig tillverkningskapacitet och priserna
bestämmes på grundval av fabrikernas kalkyler,
vilka emellertid granskas av ministerierna, som
också slutgiltigt fastställer priserna.

Den tredje industri vi såg var Elektrosila i
Leningrad. Den tillverkar generatorer för både
ångturbiner och vattenturbiner, småmotorer och
regleringsutrustning samt pådrag för motorer.
Där låg flera stora turbogeneratorer av
standardtypen för 100 MVA under tillverkning.
Någon enhet för 150 MVA var för tillfället icke i
produktion. Alla turbogeneratorer från 30 MW
och uppåt utförs vätgaskylda.

Det intressantaste hos Elektrosila var dock de
stora 105 MVA generatorer, som tillverkades för
Kujbysjev-kraftverket. Luftgapsdiametern var
drygt 14 m och maskinen vägde 1 650 t. Det
mest anmärkningsvärda var bärlagret som var
konstruerat för 3 500 t. Det hittills största
svenska finns i Ligga och är gjort för en last på ca
1 800 t.

Vid tillverkningen av generatorer använde man
svetsning i mycket stor omfattning och de från
Sverige hemvändande ryssarna frågade oss
varför man i Sverige inte i fullständigare
omfattning svetsar generatorkonstruktionerna.

Kujbysjev-maskinerna skulle i framtiden
förses med likriktarmagnetisering. Man har dock
tills vidare hållit möjligheten öppen att till en
början använda normala matare. En annan
mindre vattenkraftstation är redan utrustad med
likriktarmagnetisering, och erfarenheterna lär
ha varit goda.

Inom industrin sades ackordsarbete vara
genomfört i så stor utsträckning som det var
möjligt. Timlön föreföll endast tas till för arbeten,
som inte gick att sätta på ackord. I dessa
industrier utgjordes 35—40 % av arbetsstyrkan av
kvinnor.

Kraftverk och kraftverksbyggen

Gorkij-kraftverket ligger vid Volga. Fallhöjden
är 16 m och effekten blir 400 MW i åtta
aggregat med kaplanturbiner och paraplyuppställning
av aggregaten. Maskinerna var mycket stora, tur-
