924

TEKNISK TIDSKRIFT

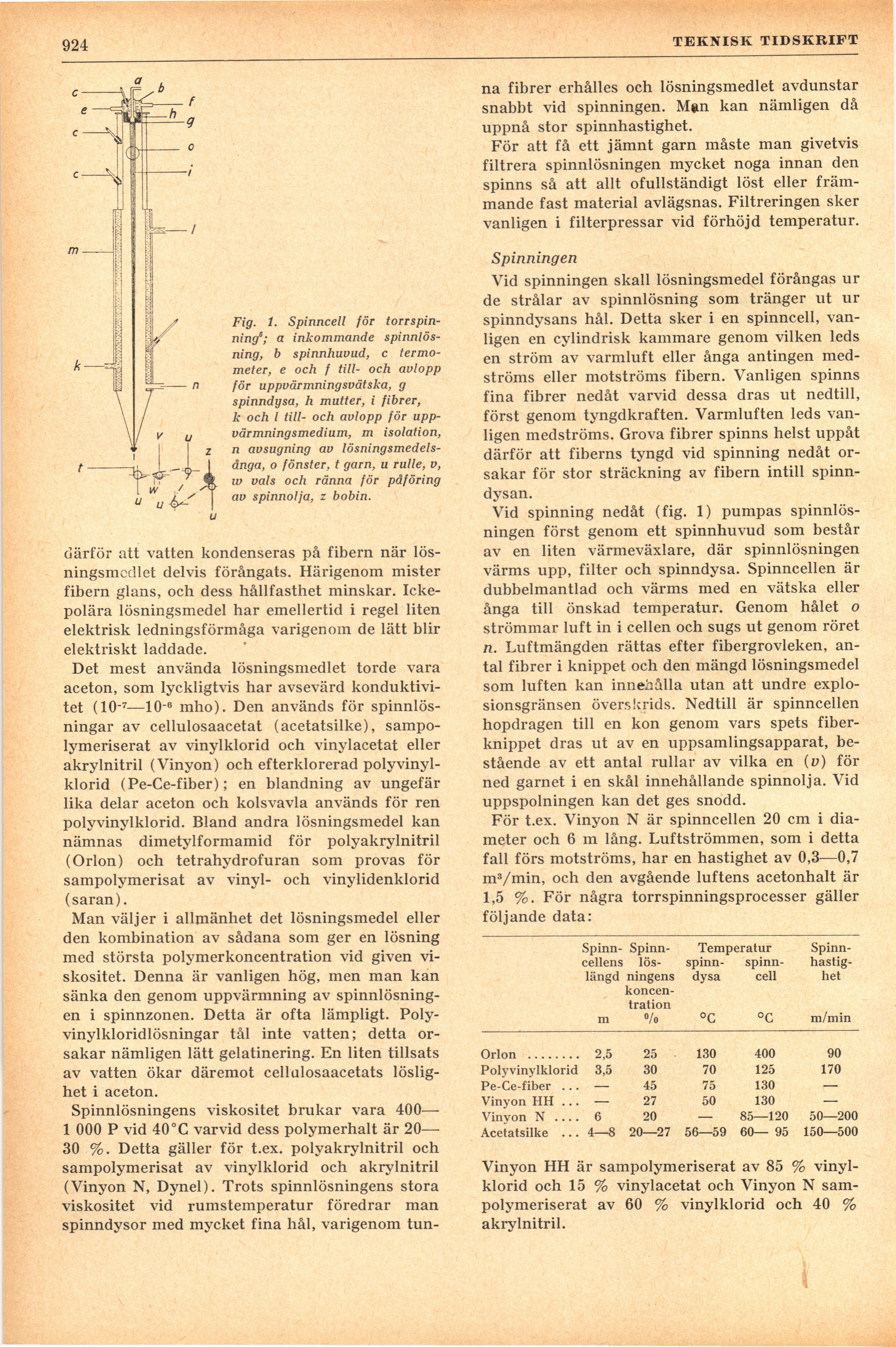

Fig. 1. Spinncell för
torrspin-ninge; a inkommande
spinnlösning, b spinnhuvud, c
termometer, e och f till- och avlopp
för uppvärmningsvätska, g
spinndysa, h mutter, i fibrer,
k och l till- och avlopp för
uppvärmningsmedium, m isolation,
n avsugning av
lösningsmedelsånga, o fönster, t gam, u rulle, v,
w vals och ränna för påföring
av spinnolja, z bobin.

därför att vatten kondenseras på fibern när
lösningsmedlet delvis förångats. Härigenom mister
fibern glans, och dess hållfasthet minskar.
Ickepolära lösningsmedel har emellertid i regel liten
elektrisk ledningsförmåga varigenom de lätt blir
elektriskt laddade.

Det mest använda lösningsmedlet torde vara
aceton, som lyckligtvis har avsevärd
konduktivi-tet (10-7—lO-6 mho). Den används för
spinnlösningar av cellulosaacetat (acetatsilke),
sampo-lymeriserat av vinylklorid och vinylacetat eller
akrylnitril (Vinyon) och efterklorerad
polyvinylklorid (Pe-Ce-fiber); en blandning av ungefär
lika delar aceton och kolsvavla används för ren
polyvinylklorid. Bland andra lösningsmedel kan
nämnas dimetylformamid för polyakrylnitril
(Orion) och tetrahydrofuran som provas för
sampolymerisat av vinyl- och vinylidenklorid
(saran).

Man väljer i allmänhet det lösningsmedel eller
den kombination av sådana som ger en lösning
med största polymerkoncentration vid given
viskositet. Denna är vanligen hög, men man kan
sänka den genom uppvärmning av
spinnlösningen i spinnzonen. Detta är ofta lämpligt.
Poly-vinylkloridlösningar tål inte vatten; detta
orsakar nämligen lätt gelatinering. En liten tillsats
av vatten ökar däremot cellalosaacetats
löslighet i aceton.
Spinnlösningens viskositet brukar vara 400—
1 000 P vid 40°C varvid dess polymerhalt är 20—
30 %. Detta gäller för t.ex. polyakrylnitril och
sampolymerisat av vinylklorid och akrylnitril
(Vinyon N, Dynel). Trots spinnlösningens stora
viskositet vid rumstemperatur föredrar man
spinndysor med mycket fina hål, varigenom tun-

na fibrer erhålles och lösningsmedlet avdunstar
snabbt vid spinningen. Mun kan nämligen då
uppnå stor spinnhastighet.

För att få ett jämnt garn måste man givetvis
filtrera spinnlösningen mycket noga innan den
spinns så att allt ofullständigt löst eller
främmande fast material avlägsnas. Filtreringen sker
vanligen i filterpressar vid förhöjd temperatur.

Spinningen

Vid spinningen skall lösningsmedel förångas ur
de strålar av spinnlösning som tränger ut ur
spinndysans hål. Detta sker i en spinncell,
vanligen en cylindrisk kammare genom vilken leds
en ström av varmluft eller ånga antingen
med-ströms eller motströms fibern. Vanligen spinns
fina fibrer nedåt varvid dessa dras ut nedtill,
först genom tyngdkraften. Varmluften leds
vanligen inedströms. Grova fibrer spinns helst uppåt
därför att fiberns tyngd vid spinning nedåt
orsakar för stor sträckning av fibern intill
spinn-dysan.

Vid spinning nedåt (fig. 1) pumpas
spinnlösningen först genom ett spinnhuvud som består
av en liten värmeväxlare, där spinnlösningen
värms upp, filter och spinndysa. Spinncellen är
dubbelmantlad och värms med en vätska eller
ånga till önskad temperatur. Genom hålet o
strömmar luft in i cellen och sugs ut genom röret
n. Luftmängden rättas efter fibergrovleken,
antal fibrer i knippet och den mängd lösningsmedel
som luften kan innehålla utan att undre
explosionsgränsen överskrids. Nedtill är spinncellen
hopdragen till en kon genom vars spets
fiberknippet dras ut av en uppsamlingsapparat,
bestående av ett antal rullar av vilka en {v) för
ned garnet i en skål innehållande spinnolja. Vid
uppspolningen kan det ges snodd.

För t.ex. Vinyon N är spinncellen 20 cm i
diameter och 6 m lång. Luftströmmen, som i detta
fall förs motströms, har en hastighet av 0,3—0,7
m3/min, Gch den avgående luftens acetonhalt är
1,5 %. För några torrspinningsprocesser gäller
följande data:

[-Spinncellens-]

{+Spinn- cellens+} längd m [-Spinnlösningens koncentration-] {+Spinn- lös- ningens koncen- tration+} % Temperatur [-Spinn-hastighet-] {+Spinn- hastig- het+} m/min
[-spinndysa-]
{+spinn- dysa+} °C [-spinncell-] {+spinn- cell+} °C
2,5 25 130 400 90
Polyvinylklorid 3,5 30 70 125 170
Pe-Ce-fiber ... — 45 75 130 —
Vinyon HH ... — 27 50 130 —

Vinyon N ____ 6 20 — 85—120 50—200

Acetatsilke ... 4—8 20—27 56—59 60— 95 150—500

Vinyon HH är sampolymeriserat av 85 %
vinylklorid och 15 % vinylacetat och Vinyon N
sampolymeriserat av 60 % vinylklorid och 40 %
akrylnitril.
