1062

TEKNISK TIDSKRIFT

promiss. Hur stor vikt som bör läggas på de olika
driftsätten blir även i viss mån beroende på
bedömningen av den kommande utvecklingen.

Storleksordningen av verket gör, att endast ett
ångkraftverk kunde ifrågakomma. Som bränsle
kan användas kol eller olja eller båda samtidigt.
Bränsleförbrukningen är i stort sett
koncentrerad till korta perioder vilka ej återkommer
regelbundet, och årsförbrukningen varierar inom vida
gränser. Detta gör anläggningen mindre lämpad
för inhemska bränslen i större mängder.

Turbogeneratorernas storlek valdes för de två
första enheterna till 60 MW. Dessa var de största
då inom landet tillverkade enheterna och ansågs
vara ungefär lagom stora enheter för kraftnätet.
Den första etappen planerades således för två
60 MW enheter samt en 15—20 MW husturbin,
den senare avsedd att räcka för fullt utbyggt
verk. Denna husturbin har emellertid senare
ökats till 30 MW samt utförts så, att turbinen
kan apteras för leverans av värme till det
kringliggande området, om detta skulle bli aktuellt i
en framtid.

I denna etapp finnes fyra pannor. Normalt
utgör två pannor och en 60 MW turbin en grupp,
men sammankoppling finnes i viss utsträckning.
Husturbinen kan försörjas från vilken som helst
av pannorna. Valet av två pannor per turbin för
de första enheterna influerades av
beredskapsfrågan och även av hänsyn till gången i
utbyggnaden. Ångtrycket är 80 at a vid pannorna och
ångtemperaturen 500—520°C. Matarvattnet
förvärms till 180°C.

För den fortsatta utbyggnaden kommer
enhetssystem att tillämpas så att en panna och en
turbin bildar en grupp. Detta byggnadssätt innebär
i någon mån en förenkling av anläggningen men
samtidigt någon minskning av reserven i verket.
Man anser då att en enhet i verket utgör en i
förhållande till kraftnätets storlek liten del, som
tillfälligt kan få falla bort utan att
olägenheterna blir alltför stora samt att dessutom
ångkraftens driftsäkerhet är så stor, att detta sällan
händer.

Vid utformningen av anläggningen har
erfarenheterna från den äldre anläggningen utnyttjats

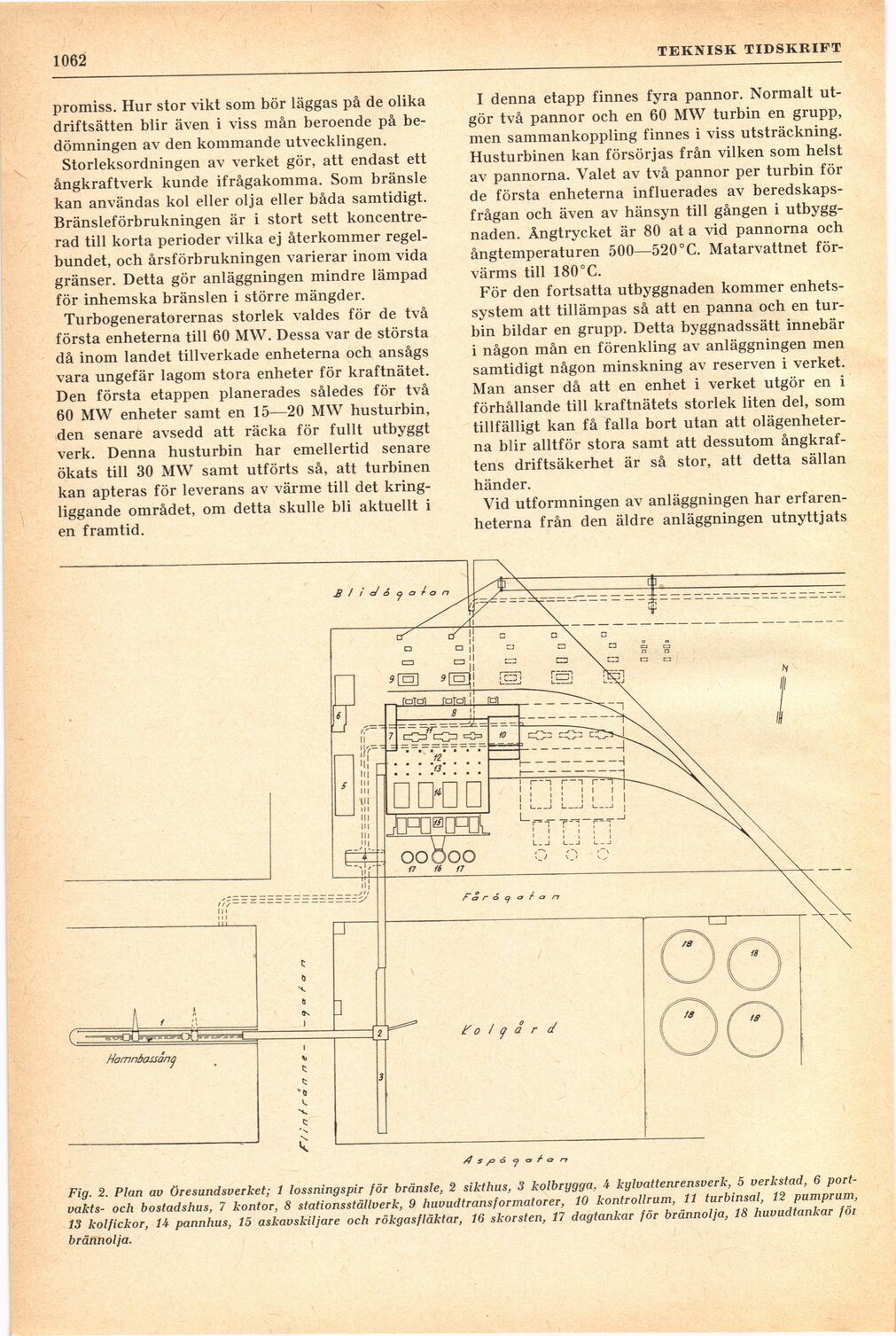

Fig. 2. Plan au öresundsverket; 1 lossningspir för bränsle, 2 sikthus, 3 kolbrygga, A kylvattenrensverk, 5 verkstad, 6
portvakts- och bostadshus, 7 kontor, 8 stationsställverk, 9 huvudtransformatorer, 10 kontrollrum, 11 turbinsal, 12 pumprum,
13 kol fickor, 14 pannhus, 15 askavskiljare och rökgasfläktar, 16 skorsten, 17 dagtankar för brännolja, 18 huvudtankar föi
brännolja.
