1064

TEKNISK TIDSKRIFT

föringslinjerna norrifrån, och varifrån ungefär
en tredjedel av bolagets belastning distribueras.
Kraftverket ligger således väl till med hänsyn till
belastningens tyngdpunkt.

Kraftöverföringen från det nya verket till
centralställverket i Sege sker med luftledningar i en
linjegata, som redan på ett tidigt stadium hade
förutsetts i stadsplanen och som är väl inpassad
i denna.

För bränsletillförseln ligger verket intill en ny,
av Malmö stad byggd hamnbassäng, med 7 m
vattendjup. En framtida oljehamn med lim
vattendjup är planerad i närheten av verket och
man kan således hoppas att senare få olja via
denna. Området kring verket är avsett som
industriområde. Kylvatten finns i riklig mängd i
hamnbassängen. Grundförhållandena är goda.
Vattendjupet på området var före utfyllnaden ca
0,5 m. Botten är en mycket fast ishavslera ner
till kalkberget, som ligger på ca —10 m.

Förläggning i berg diskuterades, men måste
övergivas, då Skåne har ont om lämpligt belägna
berg.

Planlösning och uppbyggnad

Den första etappen består som nämnts av fyra
pannor samt två 60 MW och en 30 MW turbin.
Denna del med 150 MW bildar en sluten enhet i
ett hus, fig. 2. Mellan denna och nästa etapp
(streckat i bilden) ligger ett kontrollrum.

Pannhuset är enkelradigt med pannfronter mot
turbinhuset, fig. 3. Bökgasrenare och
rökgasfläktar är uppställda utanför pannhuset där de
betjänas från ett plan i höjd med eldarplanet, fig.
4. För de fyra pannorna finns en gemensam
murad skorsten.

Mellan pannhus och turbinhus finns
kolfickor samt ett skepp för hjälpmaskineri, över
detta ligger matarvattenavgasare och matartank.
Längs turbinhusets norra vägg ligger en
byggnadsdel för den elektriska utrustningen.
Transformatorerna är placerade utomhus.

Stationen har genomgående manöverplan.
Genom den valda anordningen kan större delen av
anläggningens manöverorgan och instrument
placeras på manöverplanet och i stor utsträckning
samlas inom ett relativt litet område samtidigt

Fig. 5. Koltransportanordning; 1
transportör från lossningskran, 2
magnettrumma, 3 skaksikt, 4 kross,
5 fördelningstransportör för
korttidslager, 6 utliggande
bandtransportör till kolhögen, 7 transportör
till verket, 8 intagsöppning, 9
korttidslager, 10 långtidslager av packat
kol.

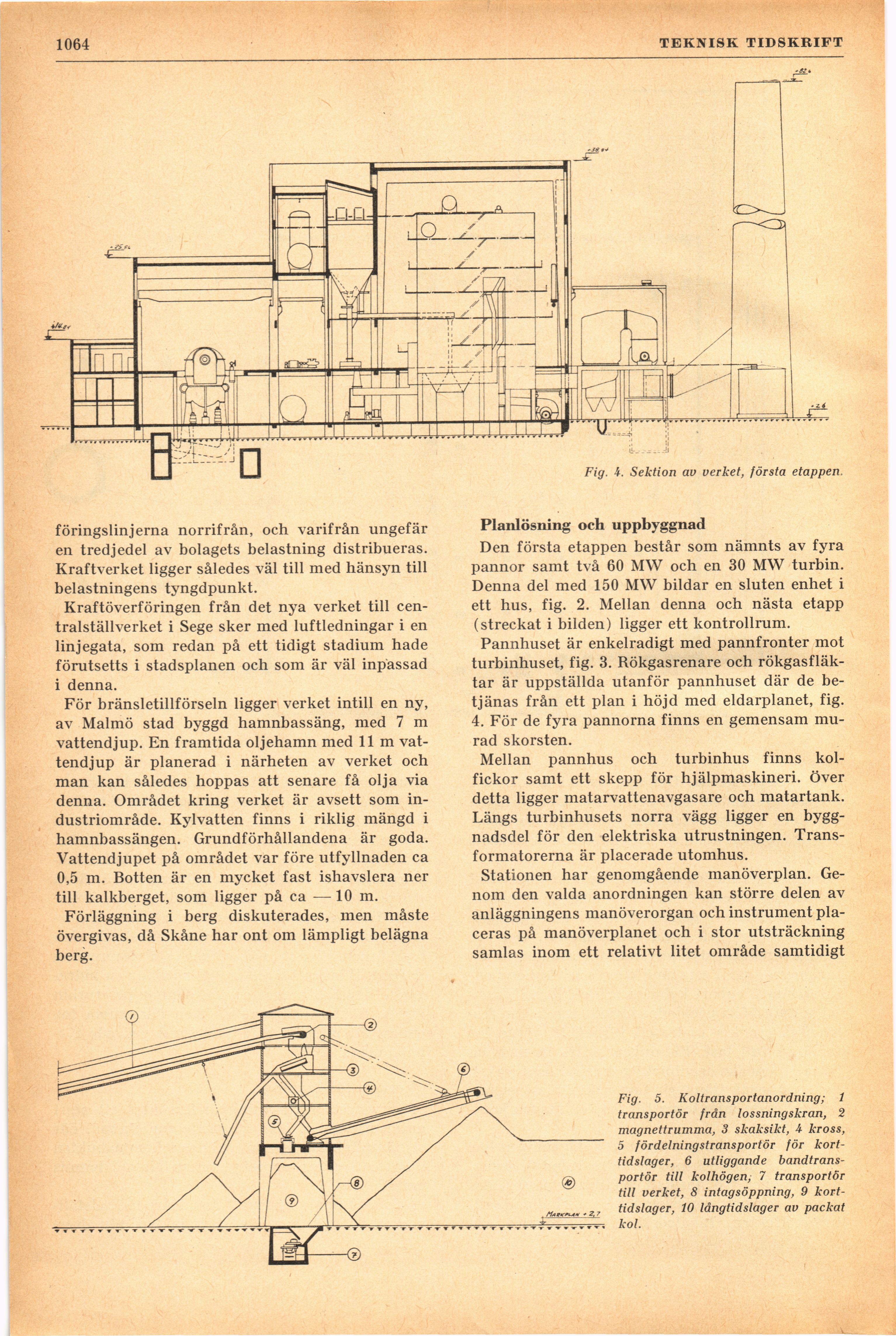

Fig. 4. Sektion av verket, första etappen
