200
, TEKNISK TIDSKRIFT

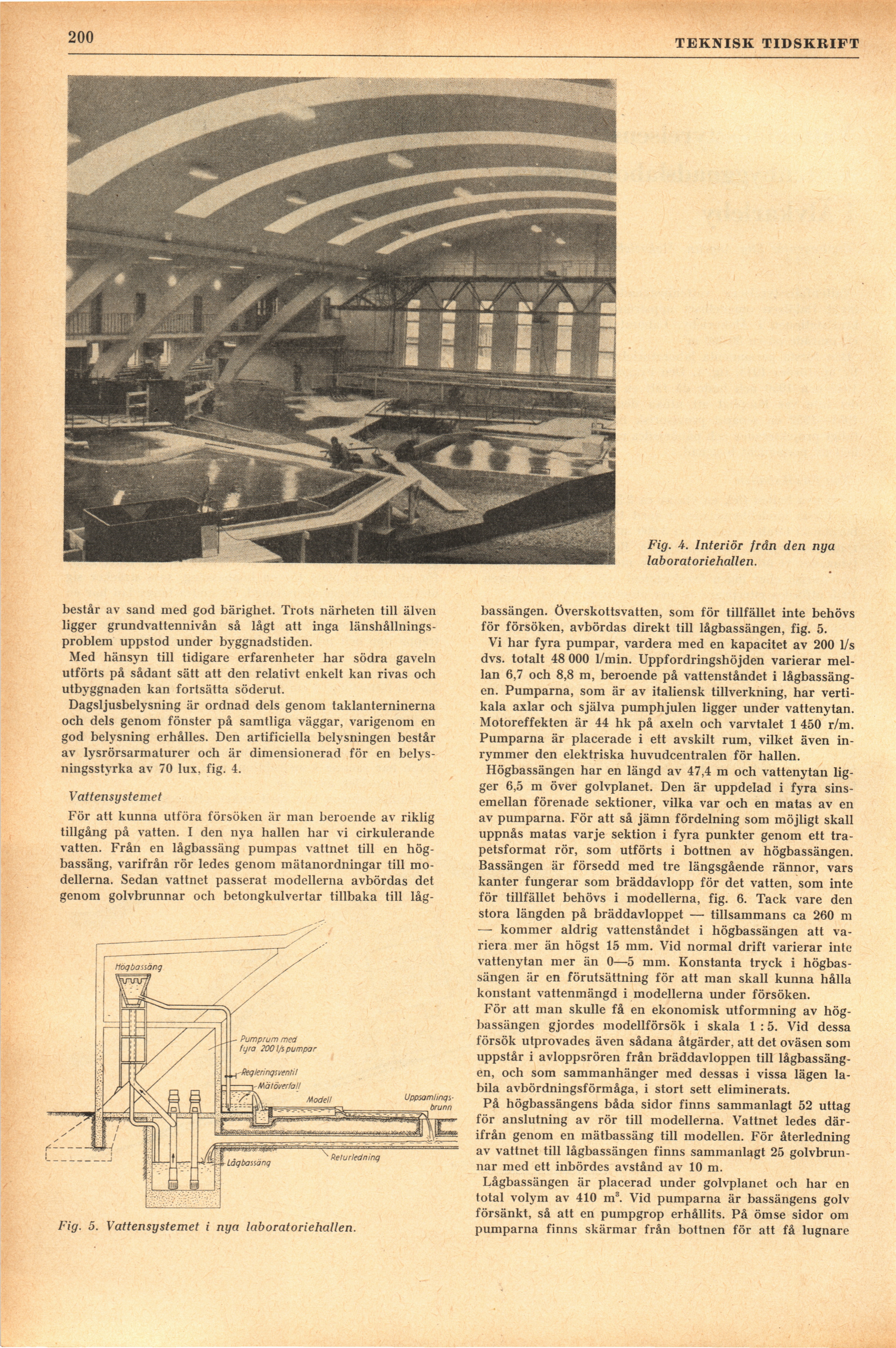

Fig. A. Interiör från den nya
la b oratoriehallen.
består av sand med god bärighet. Trots närheten till älven
ligger grundvattennivån så lågt att inga
länshållnings-problem uppstod under byggnadstiden.
Med hänsyn till tidigare erfarenheter har södra gaveln
utförts på sådant sätt att den relativt enkelt kan rivas och
utbyggnaden kan fortsätta söderut.
Dagsljusbelysning är ordnad dels genom taklanterninerna
och dels genom fönster på samtliga väggar, varigenom en
god belysning erhålles. Den artificiella belysningen består
av lysrörsarmaturer och är dimensionerad för en
belysningsstyrka av 70 lux. fig. 4.
Vattensystemet
För att kunna utföra försöken är man beroende av riklig
tillgång på vatten. I den nya hallen har vi cirkulerande
vatten. Från en lågbassäng pumpas vattnet till en
högbassäng, varifrån rör ledes genom mätanordningar till
modellerna. Sedan vattnet passerat modellerna avbördas det
genom golvbrunnar och betongkulvertar tillbaka till låg-
Fig. 5. Vattensystemet i nya laboratoriehallen.
bassängen, överskottsvatten, som för tillfället inte behövs
för försöken, avbördas direkt till lågbassängen, fig. 5.
Vi har fyra pumpar, vardera med en kapacitet av 200 1/s
dvs. totalt 48 000 1/min. Uppfordringshöjden varierar
mellan 6,7 och 8,8 m, beroende på vattenståndet i
lågbassängen. Pumparna, som är av italiensk tillverkning, har
vertikala axlar och själva pumphjulen ligger under vattenytan.
Motoreffekten är 44 hk på axeln och varvtalet 1 450 r/m.
Pumparna är placerade i ett avskilt rum, vilket även
inrymmer den elektriska huvudcentralen för hallen.
Högbassängen har en längd av 47,4 m och vattenytan
ligger 6,5 m över golvplanet. Den är uppdelad i fyra
sinsemellan förenade sektioner, vilka var och en matas av en
av pumparna. För att så jämn fördelning som möjligt skall
uppnås matas varje sektion i fyra punkter genom ett
trapetsformat rör, som utförts i bottnen av högbassängen.
Bassängen är försedd med tre längsgående rännor, vars
kanter fungerar som bräddavlopp för det vatten, som inte
för tillfället behövs i modellerna, fig. 6. Tack vare den
stora längden på bräddavloppet — tillsammans ca 260 m
— kommer aldrig vattenståndet i högbassängen att
variera mer än högst 15 mm. Vid normal drift varierar inte
vattenytan mer än 0—5 mm. Konstanta tryck i
högbassängen är en förutsättning för att man skall kunna hålla
konstant vattenmängd i modellerna under försöken.
För att man skulle få en ekonomisk utformning av
högbassängen gjordes modellförsök i skala 1 :5. Vid dessa
försök utprovades även sådana åtgärder, att det oväsen som
uppstår i avloppsrören från bräddavloppen till
lågbassängen, och som sammanhänger med dessas i vissa lägen
labila avbördningsförmåga, i stort sett eliminerats.
På högbassängens båda sidor finns sammanlagt 52 uttag
för anslutning av rör till modellerna. Vattnet ledes
därifrån genom en inätbassäng till modellen. För återledning
av vattnet till lågbassängen finns sammanlagt 25
golvbrunnar med ett inbördes avstånd av 10 m.
Lågbassängen är placerad under golvplanet och har en
total volym av 410 m3. Vid pumparna är bassängens golv
försänkt, så att en pumpgrop erhållits. På ömse sidor om
pumparna finns skärmar från bottnen för att få lugnare
