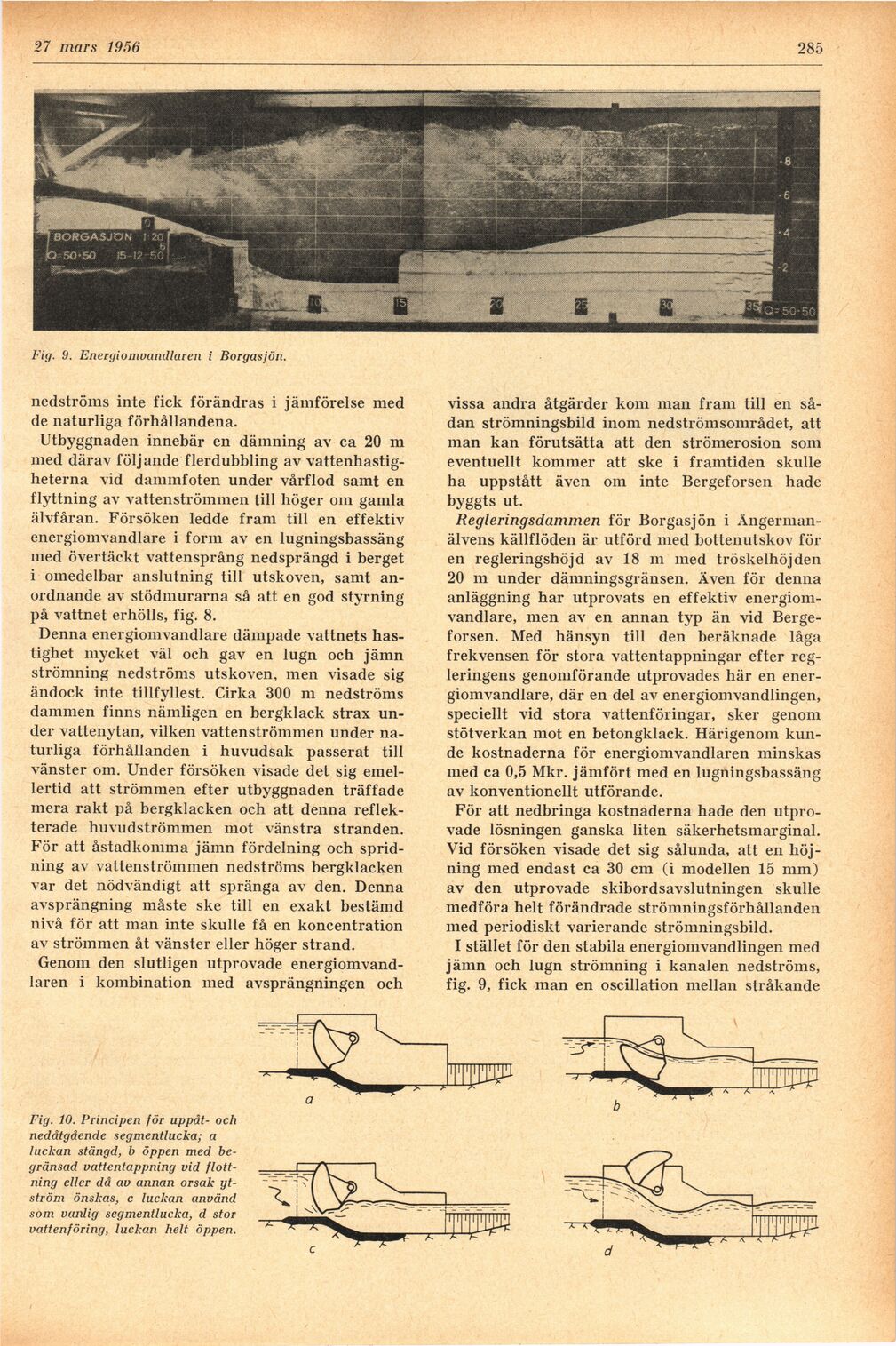

27 mars 1956 285
Fig. 9. Eneryionwandlciren i Borgasjön.
nedströms inte fick förändras i jämförelse med
de naturliga förhållandena.
Utbyggnaden innebär en dämning av ca 20 m
med därav följande flerdubbling av
vattenhastig-heterna vid dammfoten under vårflod samt en
flyttning av vattenströmmen till höger om gamla
älvfåran. Försöken ledde fram till en effektiv
energiomvandlare i form av en lugningsbassäng
med övertäckt vattensprång nedsprängd i berget
i omedelbar anslutning till utskoven, samt
anordnande av stödmurarna så att en god styrning
på vattnet erhölls, fig. 8.
Denna energiomvandlare dämpade vattnets
hastighet mycket väl och gav en lugn och jämn
strömning nedströms utskoven, men visade sig
ändock inte tillfyllest. Cirka 300 m nedströms
dammen finns nämligen en bergklack strax
under vattenytan, vilken vattenströmmen under
naturliga förhållanden i huvudsak passerat till
vänster om. Under försöken visade det sig
emellertid att strömmen efter utbyggnaden träffade
mera rakt på bergklacken och att denna
reflekterade huvudströmmen mot vänstra stranden.
För att åstadkomma jämn fördelning och
spridning av vattenströmmen nedströms bergklacken
var det nödvändigt att spränga av den. Denna
avsprängning måste ske till en exakt bestämd
nivå för att man inte skulle få en koncentration
av strömmen åt vänster eller höger strand.
Genom den slutligen utprovade
energiomvandlaren i kombination med avsprängningen och
vissa andra åtgärder kom man fram till en
sådan strömningsbild inom nedströmsområdet, att
man kan förutsätta att den strömerosion som
eventuellt kominer att ske i framtiden skulle
ha uppstått även om inte Bergeforsen hade
byggts ut.
Regleringsdammen för Borgasjön i
Ångermanälvens källflöden är utförd med bottenutskov
fölen regleringshöj d av 18 ni med tröskelhöjden
20 m under dämningsgränsen. Även för denna
anläggning har utprovats en effektiv
energiom-vandlare, men av en annan typ än vid
Bergeforsen. Med hänsyn till den beräknade låga
frekvensen för stora vattentappningar efter
regleringens genomförande utprovades här en
energiomvandlare, där en del av energiomvandlingen,
speciellt vid stora vattenföringar, sker genom
stötverkan mot en betongklack. Härigenom
kunde kostnaderna för energiomvandlaren minskas
med ca 0,5 Mkr. jämfört med en lugningsbassäng
av konventionellt utförande.
För att nedbringa kostnaderna hade den
utprovade lösningen ganska liten säkerhetsmarginal.
Vid försöken visade det sig sålunda, att en
höjning med endast ca 30 cm (i modellen 15 mm)
av den utprovade skibordsavslutningen skulle
medföra helt förändrade strömningsförhållanden
med periodiskt varierande strömningsbild.
I stället för den stabila energiomvandlingen med
jämn och lugn strömning i kanalen nedströms,
fig. 9, fick man en oscillation mellan stråkande
Fig. 10. Principen för uppåt- och
nedåtgående segmentlucka; a
luckan stängd, b öppen med
begränsad vattentappning vid
flottning eller då av annan orsak
yt-ström önskas, c luckan använd
som vanlig segmentlucka, d stor
vattenföring, luckan helt öppen.
