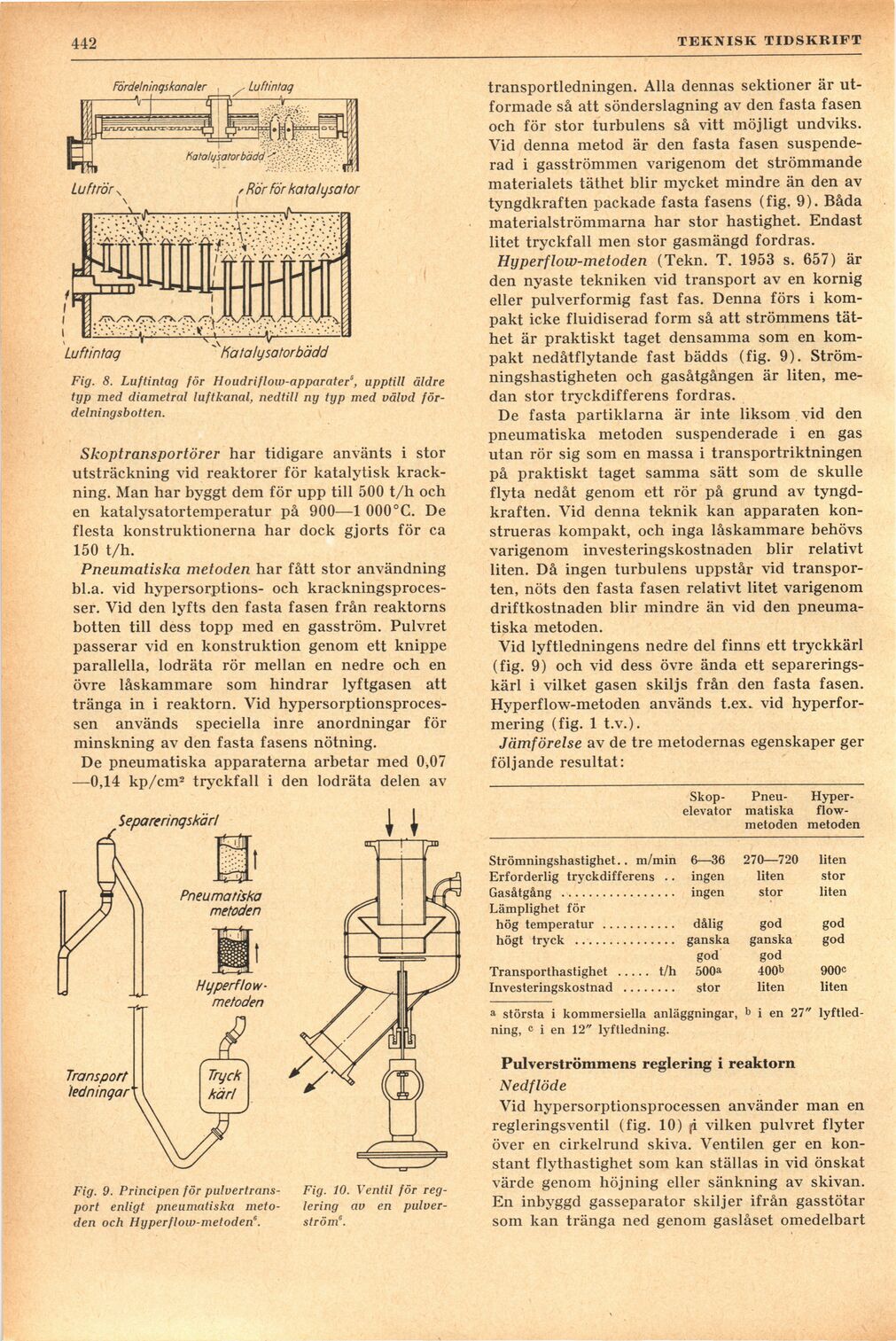

442
•TEKNISK TIDSKRIFT
Fig. 8. Luftintag för Houdriflow-apparater5, upptill äldre
typ med diametral luftkanal, nedtill ny typ med välvd
fördelningsbotten.
Skoptransportörer har tidigare använts i stor
utsträckning vid reaktorer för katalytisk
krack-ning. Man har byggt dem för upp till 500 t/h och
en katalysatortemperatur på 900—1 000°C. De
flesta konstruktionerna har dock gjorts för ca
150 t/h.
Pneumatiska metoden har fått stor användning
bl.a. vid hypersorptions- och
krackningsprocessen Vid den lyfts den fasta fasen från reaktorns
botten till dess topp med en gasström. Pulvret
passerar vid en konstruktion genom ett knippe
parallella, lodräta rör mellan en nedre och en
övre låskammare som hindrar lyftgasen att
tränga in i reaktorn. Vid
hypersorptionsproces-sen används speciella inre anordningar för
minskning av den fasta fasens nötning.
De pneumatiska apparaterna arbetar med 0,07
—0,14 kp/cm2 tryckfall i den lodräta delen av
Fig. 9. Principen för
pulvertransport enligt pneumatiska
metoden och Hyperflow-metoden6.
Fig. 10. Ventil för
reglering av en
pulver-ström".
transportledningen. Alla dennas sektioner är
utformade så att sönderslagning av den fasta fasen
och för stor turbulens så vitt möjligt undviks.
Vid denna metod är den fasta fasen
suspenderad i gasströmmen varigenom det strömmande
materialets täthet blir mycket mindre än den av
tyngdkraften packade fasta fasens (fig. 9). Båda
materialströmmarna har stor hastighet. Endast
litet tryckfall men stor gasmängd fordras.
Hyperflow-metoden (Tekn. T. 1953 s. 657) är
den nyaste tekniken vid transport av en kornig
eller pulverformig fast fas. Denna förs i
kompakt icke fluidiserad form så att strömmens
täthet är praktiskt taget densamma som en
kompakt nedåtflytande fast bädds (fig. 9).
Strömningshastigheten och gasåtgången är liten,
medan stor tryckdifferens fordras.
De fasta partiklarna är inte liksom vid den
pneumatiska metoden suspenderade i en gas
utan rör sig som en massa i transportriktningen
på praktiskt taget samma sätt som de skulle
flyta nedåt genom ett rör på grund av
tyngdkraften. Vid denna teknik kan apparaten
konstrueras kompakt, och inga låskammare behövs
varigenom investeringskostnaden blir relativt
liten. Då ingen turbulens uppstår vid
transporten, nöts den fasta fasen relativt litet varigenom
driftkostnaden blir mindre än vid den
pneumatiska metoden.
Vid lyftledningens nedre del finns ett tryckkärl
(fig. 9) och vid dess övre ända ett
separeringskärl i vilket gasen skiljs från den fasta fasen.
Hyperflow-metoden används t.ex. vid
hyperfor-mering (fig. 1 t.v.).
Jämförelse av de tre metodernas egenskaper ger
följande resultat:
Skop- Pneu-
Hyper-elevator matiska
flow-metoden metoden
Strömningshastighet.. m/min 6—36 270—720 liten
Erforderlig tryckdifferens .. ingen liten stor
Gasåtgång ..................................ingen stor liten
Lämplighet för
hög temperatur ........... dålig god god
högt tryck ..............................ganska ganska god
god god
Transporthastighet ..... t/h 500* 400b 900c
Investeringskostnad ........ stor liten liten
a största i kommersiella anläggningar, b i en 27"
lyftledning, c i en 12" lyftledning.
Pulverströmmens reglering i reaktorn
Nedflöde
Vid hypersorptionsprocessen använder man en
regleringsventil (fig. 10) ji vilken pulvret flyter
över en cirkelrund skiva. Ventilen ger en
konstant flythastighet som kan ställas in vid önskat
värde genom höjning eller sänkning av skivan.
En inbyggd gasseparator skiljer ifrån gasstötar
som kan tränga ned genom gaslåset omedelbart
