12 juni 1956
551

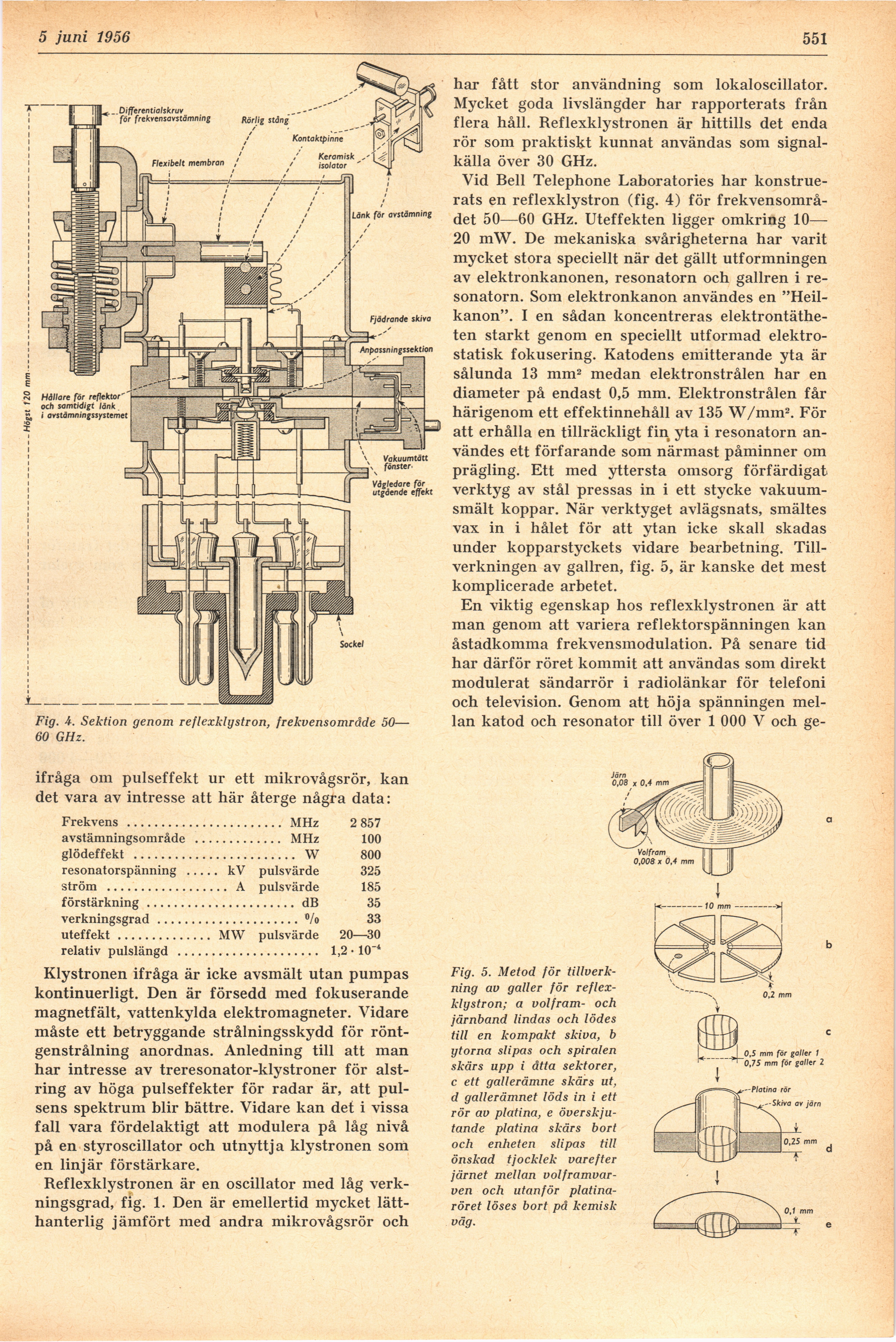

Fig. Sektion genom reflexklystron, frekvensområde 50—
60 GHz.
ifråga om pulseffekt ur ett mikrovågsrör, kan
det vara av intresse att här återge några data:
Frekvens ....................... MHz 2 857
avstämningsområde ............. MHz 100
glödeffekt ........................ W 800
resonatorspänning ..... kV pulsvärde 325
ström .................. A pulsvärde 185
förstärkning ...................... dB 35
verkningsgrad.....................°/o 33
uteffekt.............. MW pulsvärde 20—30
relativ pulslängd ..........................................1,2 • 10~4
Klystronen ifråga är icke avsmält utan pumpas
kontinuerligt. Den är försedd med fokuserande
magnetfält, vattenkylda elektromagneter. Vidare
måste ett betryggande strålningsskydd för
röntgenstrålning anordnas. Anledning till att man
har intresse av treresonator-klystroner för
alstring av höga pulseffekter för radar är, att
pulsens spektrum blir bättre. Vidare kan det i vissa
fall vara fördelaktigt att modulera på låg nivå
på en styroscillator och utnyttja klystronen som
en linjär förstärkare.
Reflexklystronen är en oscillator med låg
verkningsgrad, fig. 1. Den är emellertid mycket
lätthanterlig jämfört med andra mikrovågsrör och
har fått stor användning som lokaloscillator.
Mycket goda livslängder har rapporterats från
flera håll. Reflexklystronen är hittills det enda
rör som praktiskt kunnat användas som
signalkälla över 30 GHz.
Vid Bell Telephone Laboratories har
konstruerats en reflexklystron (fig. 4) för
frekvensområdet 50—60 GHz. Uteffekten ligger omkring 10—
20 mW. De mekaniska svårigheterna har varit
mycket stora speciellt när det gällt utformningen
av elektronkanonen, resonatorn och gallren i
re-sonatorn. Som elektronkanon användes en
"Heil-kanon". I en sådan koncentreras
elektrontätheten starkt genom en speciellt utformad
elektrostatisk fokusering. Katodens emitterande yta är
sålunda 13 mm2 medan elektronstrålen har en
diameter på endast 0,5 mm. Elektronstrålen får
härigenom ett effektinnehåll av 135 W/mm2. För
att erhålla en tillräckligt fin yta i resonatorn
användes ett förfarande som närmast påminner om
prägling. Ett med yttersta omsorg förfärdigat
verktyg av stål pressas in i ett stycke
vakuum-smält koppar. När verktyget avlägsnats, smältes
vax in i hålet för att ytan icke skall skadas
under kopparstyckets vidare bearbetning.
Tillverkningen av gallren, fig. 5, är kanske det mest
komplicerade arbetet.
En viktig egenskap hos reflexklystronen är att
man genom att variera reflektorspänningen kan
åstadkomma frekvensmodulation. På senare tid
har därför röret kommit att användas som direkt
modulerat sändarrör i radiolänkar för telefoni
och television. Genom att höja spänningen
mellan katod och resonator till över 1 000 V och ge-
Fig. 5. Metod för
tillverkning av galler för
reflexklystron; a volfram- och
järnband lindas och lödes
till en kompakt skiva, b
ytorna slipas och spiralen
skärs upp i åtta sektorer,
c ett gallerämne skärs ut,
d gallerämnet löds in i ett
rör av platina, e
överskjutande platina skärs bort
och enheten slipas till
önskad tjocklek varefter
järnet mellan
volframvar-ven och utanför
platina-röret löses bort på kemisk
väg.
