Full resolution (JPEG) - On this page / på denna sida - H. 30. 21 augusti 1956 - När, var och hur korroderar aluminium, av Göte Renman
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

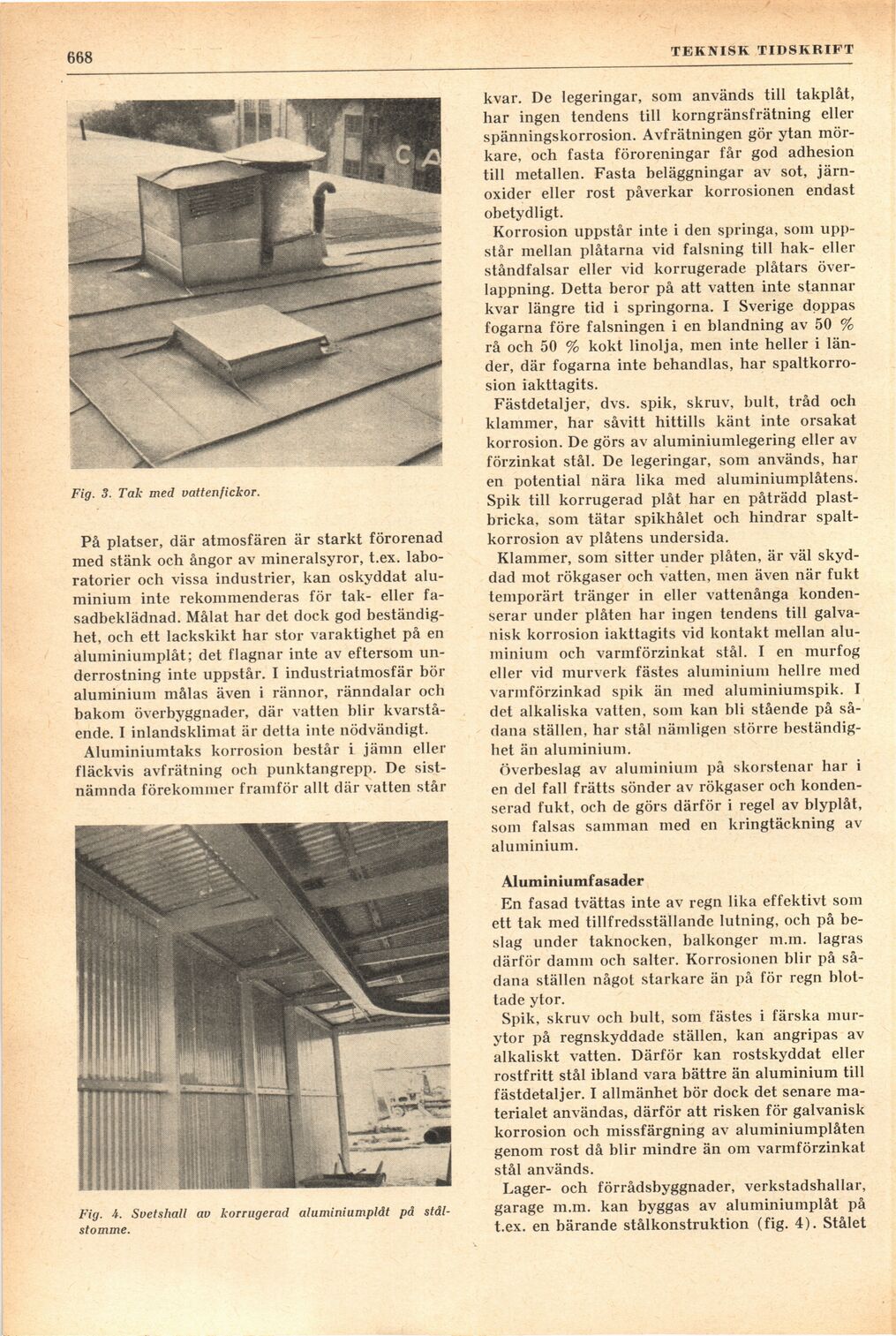

668
’ TEKNISK TIDSKRIFT
Fig. 3. Tak med vattenfickor.
På platser, där atmosfären är starkt förorenad
med stänk och ångor av mineralsyror, t.ex.
laboratorier och vissa industrier, kan oskyddat
aluminium inte rekommenderas för tak- eller
fasadbeklädnad. Målat har det dock god
beständighet, och ett lackskikt har stor varaktighet på en
aluminiumplåt; det flagnar inte av eftersom
un-derrostning inte uppstår. I industriatmosfär bör
aluminium målas även i rännor, ränndalar och
bakom överbyggnader, där vatten blir
kvarstående. I inlandsklimat är detta inte nödvändigt.
Aluminiumtaks korrosion består i jämn eller
fläckvis avfrätning och punktangrepp. De
sistnämnda förekommer framför allt där vatten står
kvar. De legeringar, som används till takplåt,
har ingen tendens till korngränsfrätning eller
spänningskorrosion. Avfrätningen gör ytan
mörkare, och fasta föroreningar får god adhesion
till metallen. Fasta beläggningar av sot,
järnoxider eller rost påverkar korrosionen endast
obetydligt.
Korrosion uppstår inte i den springa, som
uppstår mellan plåtarna vid falsning till hak- eller
ståndfalsar eller vid korrugerade plåtars
överlappning. Detta beror på att vatten inte stannar
kvar längre tid i springorna. I Sverige doppas
fogarna före falsningen i en blandning av 50 %
rå och 50 % kokt linolja, men inte heller i
länder, där fogarna inte behandlas, har
spaltkorrosion iakttagits.
Fästdetaljer, dvs. spik, skruv, bult, tråd och
klämmer, har såvitt hittills känt inte orsakat
korrosion. De görs av aluminiumlegering eller av
förzinkat stål. De legeringar, som används, har
en potential nära lika med aluminiumplåtens.
Spik till korrugerad plåt har en påträdd
plastbricka, som tätar spikhålet och hindrar
spaltkorrosion av plåtens undersida.
Klämmer, som sitter under plåten, är väl
skyddad mot rökgaser och vatten, men även när fukt
temporärt tränger in eller vattenånga
kondenserar under plåten har ingen tendens till
galvanisk korrosion iakttagits vid kontakt mellan
aluminium och varmförzinkat stål. I en murfog
eller vid murverk fästes aluminium hellre med
varmförzinkad spik än ined aluminiuinspik. I
det alkaliska vatten, som kan bli stående på
sådana ställen, har stål nämligen större
beständighet än aluminium.
överbeslag av aluminium på skorstenar har i
en del fall frätts sönder av rökgaser och
kondenserad fukt, och de görs därför i regel av blyplåt,
som falsas samman med en kringtäckning av
aluminium.
Fig. 4. Svetshall av korrugerad aluminiumplåt på
stålstomme.
Aluminiumfasader
En fasad tvättas inte av regn lika effektivt som
ett tak med tillfredsställande lutning, och på
beslag under taknocken, balkonger m.m. lagras
därför damm och salter. Korrosionen blir på
sådana ställen något starkare än på för regn
blottade ytor.
Spik, skruv och bult, som fästes i färska
murytor på regnskyddade ställen, kan angripas av
alkaliskt vatten. Därför kan rostskyddat eller
rostfritt stål ibland vara bättre än aluminium till
fästdetaljer. I allmänhet bör dock det senare
materialet användas, därför att risken för galvanisk
korrosion och missfärgning av aluminiumplåten
genom rost då blir mindre än om varmförzinkat
stål används.
Lager- och förrådsbyggnader, verkstadshallar,
garage m.m. kan byggas av aluminiumplåt på
t.ex. en bärande stålkonstruktion (fig. 4). Stålet
<< prev. page << föreg. sida << >> nästa sida >> next page >>
