•i september 1956

733

Elektroniska apparater

för automatisk materialkontroll

Ingenjör Olof Josephson, Stockholm

De elektromagnetiska metoderna för
icke-för-störande materialprovning är principiellt
mycket snabba och anpassbara, och sedan man
genom avancerad teleteknik lyckats uppnå en
tillfredsställande upplösningsförmåga tilldrar de sig
ett växande intresse. De kan uppdelas i:
vir-velströms- och magnetinduktionsmetoder,
läck-fältsmetoder och remanensmetoder.

Alla dessa metoder är indirekta så. tillvida att
de elektriska och magnetiska egenskaper, som
därmed direkt mäts, i och för sig är utan
intresse. På grund av det samband som existerar
hos metaller mellan å ena sidan elektriska och
magnetiska och å andra sidan mekaniska
egenskaper, ger emellertid en undersökning av de
förra upplysningar även om de mekaniska
egenskaper, som provningen åsyftar.

Karakteristiskt för de elektromagnetiska
metoderna är att de genomgående kräver hög och i
vissa fall extrem känslighet hos instrumenten4.
Variationer hos de mekaniska egenskaperna av
den storleksordning man vill beakta, ger
nämligen ofta så liten återverkan på de elektriska
egenskaperna, att ändringar i dessa med en
faktor 10-e måste kunna utnyttjas. Stabiliteten är
därför ett allvarligt problem, och alla
möjligheter att eliminera inverkan av den i elektronisk
apparatur svårfrånkomliga långtidsdriften måste
tillvaratas.

Det svåraste problemet är dock att inbördes
kunna skilja på olika mekaniska egenskapers
inverkan på de elektriska och magnetiska
egenskaperna och i sista hand på den elektriska
utspän-ningen från provningsapparaten. Då denna
spänning blott har två variabler — amplitud och fas
— men de egenskaper hos provningsföremålet
som påverkar den är 4—7 är svårigheten
uppenbar. På möjligheterna att göra denna åtskillnad
hänger slutligen möjligheten att genomföra en
provning enligt nämnda metoder.

Virvelströmsmetoder

Virvelströmsmetoderna — inklusive varianten
magnetinduktionsmetoden — innebär att
provningsföremålet — provkroppen — införes i en
växelströinsmatad spoles magnetfält. Den
inverkan provkroppen har på spolens elektriska im-

621.389 : 620.1

pedans tas som ett indirekt mått på dess
mekaniska och eventuellt kemiska egenskaper.

En variation i provkroppens egenskaper ger i
regel en mycket liten ändring i mätspolens
impedans. En noggrann mätning förutsätter därför
ett kompensationsförfarande, fig. 1.

De heldragna kurvorna i fig. 2 visar den
normerade sekundärspänningen E/E0 över lindning I,
fig. 1 upptill, som funktion av provkroppens
ledningsförmåga. Parametern i] är fyllnadsgraden
i spolen, dvs. förhållandet mellan provkroppens
och spolens genomskärningsytor.

Mellan uttagen B och C, fig. 1 upptill, har man utan
provkropp i spolen en spänning motsvarande sträckan OL.
Mellan A och B finns en lika stor motriktad spänning och
spänningen mellan A och C är således lika med noll.
Införes nu i spolen I en provkropp med diametern Dp och
ledningsförmågan uppträder mellan B och C
spänningsvektorn OP i stället för OL. Då spänningen mellan .4 och

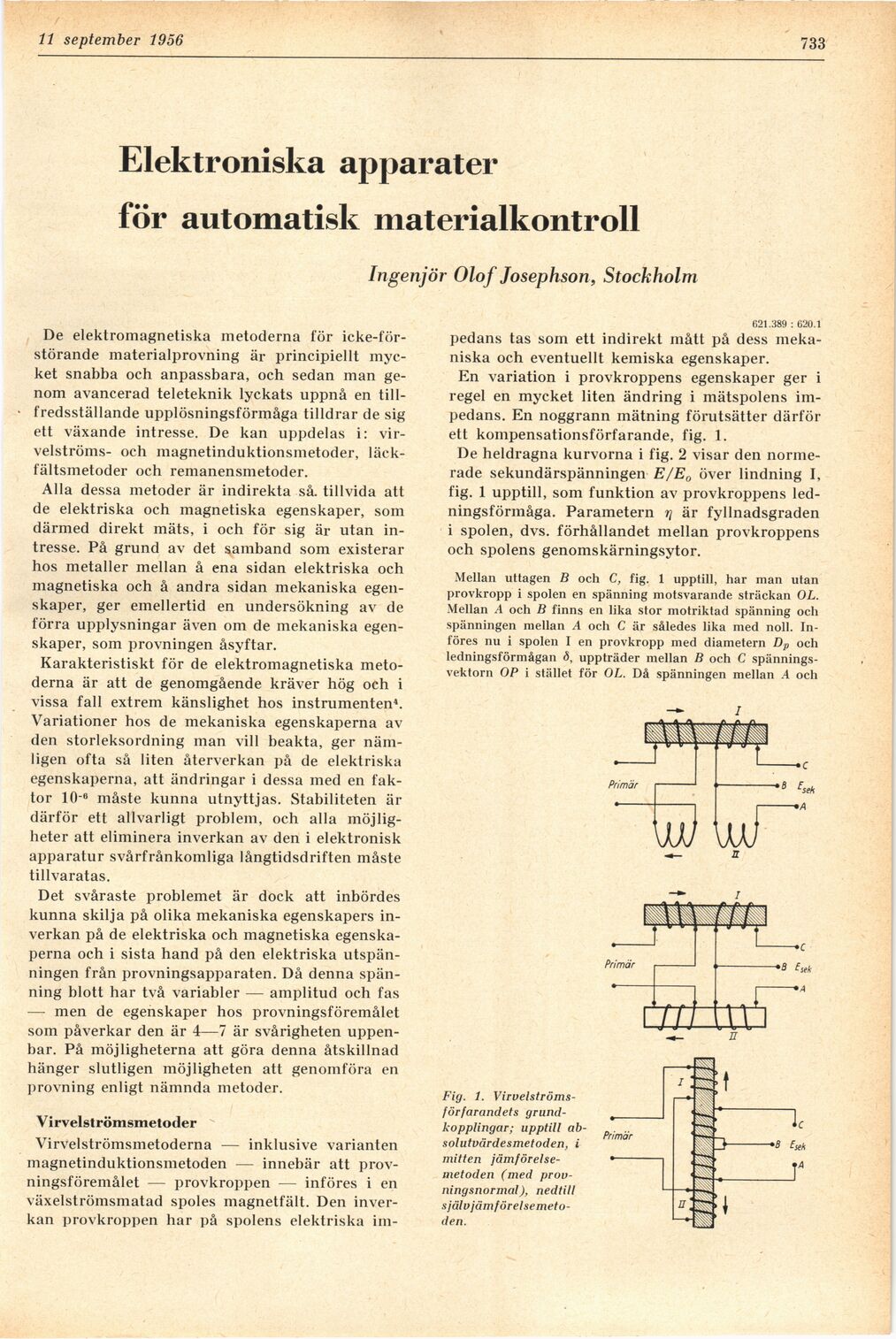

Fig. 1.
Virvelströms-förfarandets grundkopplingar; upptill
ab-solutvärdesmetoden, i
mitten
jämförelse-metoden (med
prov-ningsnormal), nedtill [-självjämförelsemeto-den.-]
{+självjämförelsemeto-
den.+}
