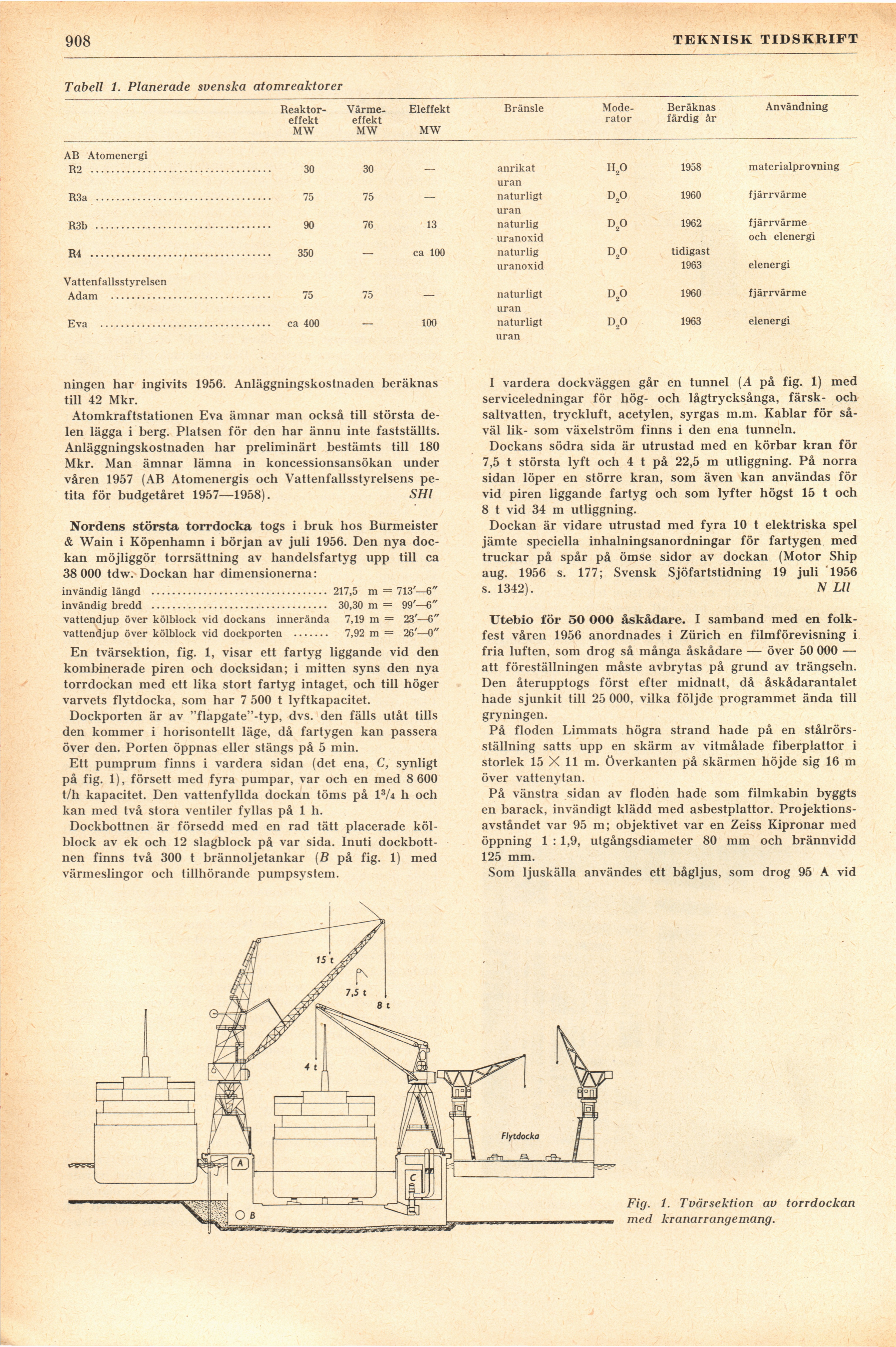

908
TEKNISK TIDSKRIFT
Tabell 1. Planerade svenska atomreaktorer
{+Reaktor-
effekt+}
MW
{+Värmeeffekt MW+}
{+Eleffekt MW+}
{+Bränsle+}
{+Moderator+}
{+Beräknas
färdig år+}
{+Användning+}
AB Atomenergi
R2 ................................... 30 30 — anrikat H20 1958 materialprovning
uran
R3a .................................. 75 75 — naturligt uran D20 1960 fjärrvärme
R3b .................................. 90 76 13 naturlig uranoxid D20 1962 fjärrvärme och elenergi
R4 ................................... 350 — ca 100 naturlig uranoxid D20 tidigast
1963 elenergi
Vattenfallsstyrelsen
Adam ............................... 75 75 — naturligt uran D20 1960 fjärrvärme
Eva ................................. ca 400 — 100 naturligt uran D20 1963 elenergi
ningen har ingivits 1956. Anläggningskostnaden beräknas
till 42 Mkr.
Atomkraftstationen Eva ämnar man också till största
delen lägga i berg. Platsen för den har ännu inte fastställts.
Anläggningskostnaden har preliminärt bestämts till 180
Mkr. Man ämnar lämna in koncessionsansökan under
våren 1957 (AB Atomenergis och Vattenfallsstyrelsens
pe-tita för budgetåret 1957—1958). SHl
Nordens största torrdocka togs i bruk hos Burmeister
& Wain i Köpenhamn i början av juli 1956. Den nya
dockan möjliggör torrsättning av handelsfartyg upp till ca
38 000 tdw. Dockan har dimensionerna:
invändig längd .................................. 217,5 m = 713’—6"
invändig bredd .................................. 30,30 m = 99’—6"
vattendjup över kölblock vid dockans innerända 7,19 m = 23’—6"
vattendjup över kölblock vid dockporten ....... 7,92 m = 26’—0"
En tvärsektion, fig. 1, visar ett fartyg liggande vid den
kombinerade piren och docksidan; i mitten syns den nya
torrdockan med ett lika stort fartyg intaget, och till höger
varvets flytdocka, som har 7 500 t lyftkapacitet.
Dockporten är av "flapgate"-typ, dvs. den fälls utåt tills
den kommer i horisontellt läge, då fartygen kan passera
över den. Porten öppnas eller stängs på 5 min.
Ett pumprum finns i vardera sidan (det ena, C, synligt
på fig. 1), försett med fyra pumpar, var och en med 8 600
t/h kapacitet. Den vattenfyllda dockan töms på l3/4 h och
kan med två stora ventiler fyllas på 1 h.
Dockbottnen är försedd med en rad tätt placerade
kölblock av ek och 12 slagblock på var sida. Inuti
dockbottnen finns två 300 t brännoljetankar (B på fig. 1) med
värmeslingor och tillhörande pumpsystem.
I vardera dockväggen går en tunnel (A på fig. 1) med
serviceledningar för hög- och lågtrycksånga, färsk- och
saltvatten, tryckluft, acetylen, syrgas m.m. Kablar för
såväl lik- som växelström finns i den ena tunneln.
Dockans södra sida är utrustad med en körbar krän för
7,5 t största lyft och 4 t på 22,5 m utliggning. På norra
sidan löper en större krän, som även kan användas för
vid piren liggande fartyg och som lyfter högst 15 t och
8 t vid 34 m utliggning.
Dockan är vidare utrustad med fyra 10 t elektriska spel
jämte speciella inhalningsanordningar för fartygen med
truckar på spår på ömse sidor av dockan (Motor Ship
aug. 1956 s. 177; Svensk Sjöfartstidning 19 juli 1956
s. 1342). N Lll
Utebio för 50 OOO åskådare. I samband med en
folkfest våren 1956 anordnades i Zürich en filmförevisning i
fria luften, som drog så många åskådare — över 50 000 —
att föreställningen måste avbrytas på grund av trängseln.
Den återupptogs först efter midnatt, då åskådarantalet
hade sjunkit till 25 000, vilka följde programmet ända till
gryningen.
På floden Limmats högra strand hade på en
stålrörs-ställning satts upp en skärm av vitmålade fiberplattor i
storlek 15 X 11 m. överkanten på skärmen höjde sig 16 m
över vattenytan.
På vänstra sidan av floden hade som filmkabin byggts
en barack, invändigt klädd med asbestplattor.
Projektionsavståndet var 95 m; objektivet var en Zeiss Kipronar med
öppning 1 : 1,9, utgångsdiameter 80 mm och brännvidd
125 mm.
Som ljuskälla användes ett bågljus, som drog 95 A vid
Fig. 1. Tvärsektion av torrdockan
med kranarrangemang.
