1008
TEKNISK TIDSKRIFT
frässliden, ej på fräsarmen. Detta senare möjliggör att
fräsarmen kan röra sig i vertikal led efter
höjdkopierings-mallen C, fig. 4, utan att detta påverkar rullen för
axial-rörelsen. Vid montering av mallen A för axialrörelsen
måste denna förskjutas i förhållande till
hö)dkopierings-mallen C i bordets längdriktning lika mycket som
avståndet mellan fräsens centrum och axialrullens centrum.
Fräsarmarna höjs och sänks med dubbelverkande
manövercylindrar för tryckluft. Manövreringen sker från en
manöverplint placerad på maskinbädden vid
maskinskötarens plats.
För axialrörelsen finns en särskild cylinder D, fig. 3,
placerad under frässliden, vilken håller axialrullen tryckt mot
mallen för axialrörelsen. Mallarna fästes som regel direkt
på fräsfixturen, fig. 4, men kan även fästas på ett särskilt
mallfäste. Vid fräsning glider hylsan G mot mallen C,
vilket har visat sig fördelaktigare än rullning, emedan
spå-nor som lägger sig på mallen då skjuts undan. Malltrycket
är ca 250 kp.

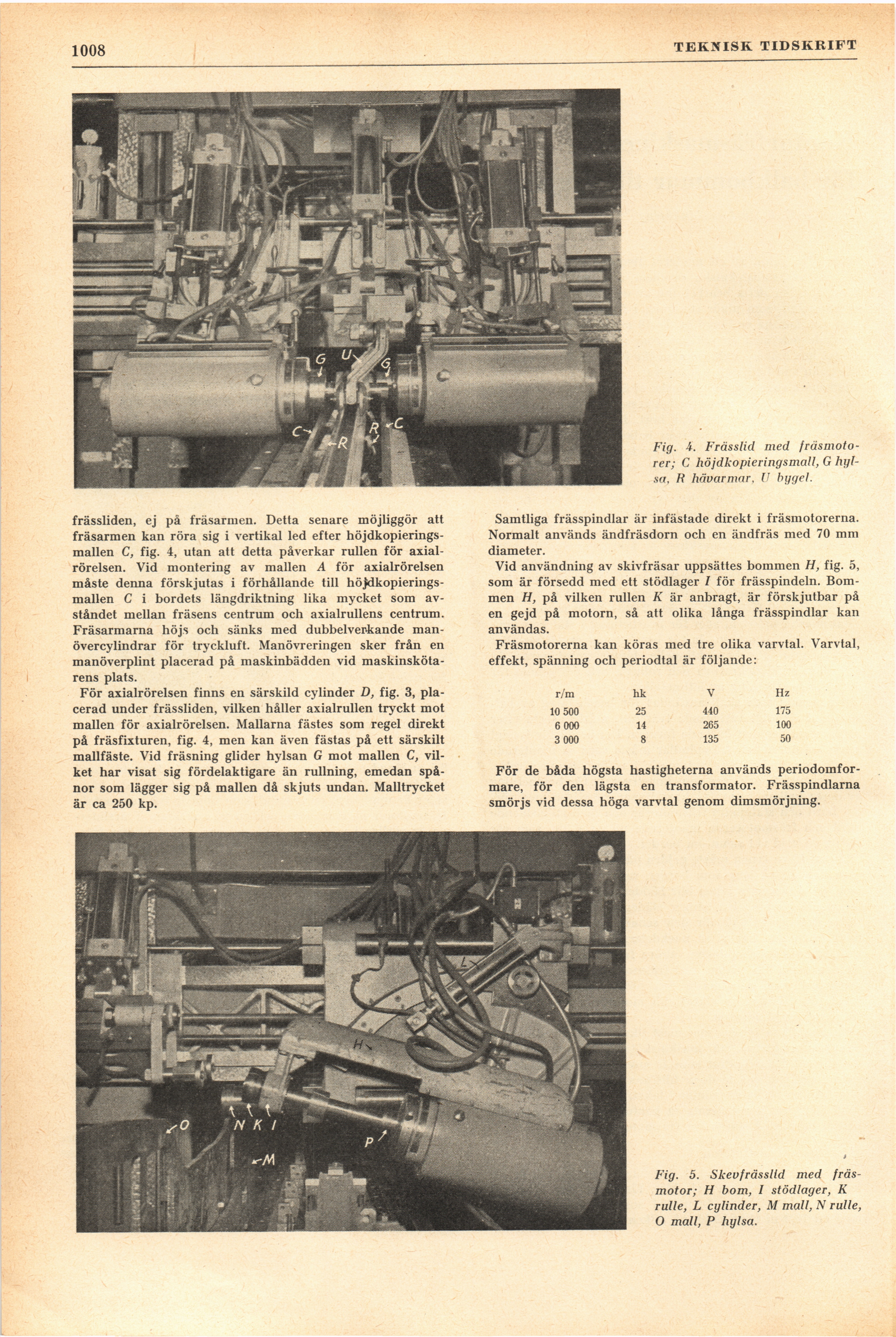

Fig. 4. Frässlid med
fräsmoto-rer; C höjdkopiei ingsmall, G
hylsa, H hävarmar. U bygel.
Samtliga frässpindlar är infästade direkt i fräsmotorerna.
Normalt används ändfräsdorn och en ändfräs med 70 mm
diameter.
Vid användning av skivfräsar uppsättes bommen H, fig. 5,
som är försedd med ett stödlager l för frässpindeln.
Bommen H, på vilken rullen K är anbragt, är förskjutbar på
en gejd på motorn, så att olika långa frässpindlar kan
användas.
Fräsmotorerna kan köras med tre olika varvtal. Varvtal,
effekt, spänning och periodtal är följande:
r/m hk v Hz
10 500 25 440 175
6 000 14 265 100
3 000 8 135 50
För de båda högsta hastigheterna används
periodomformare, för den lägsta en transformator. Frässpindlarna
smörjs vid dessa höga varvtal genom dimsmörjning.
Fig. 5. Skevfrässltd med
fräs-motor; H bom, I stödlager, K
rulle, L cylinder, M mall, N rulle,
O mall, P hylsa.
