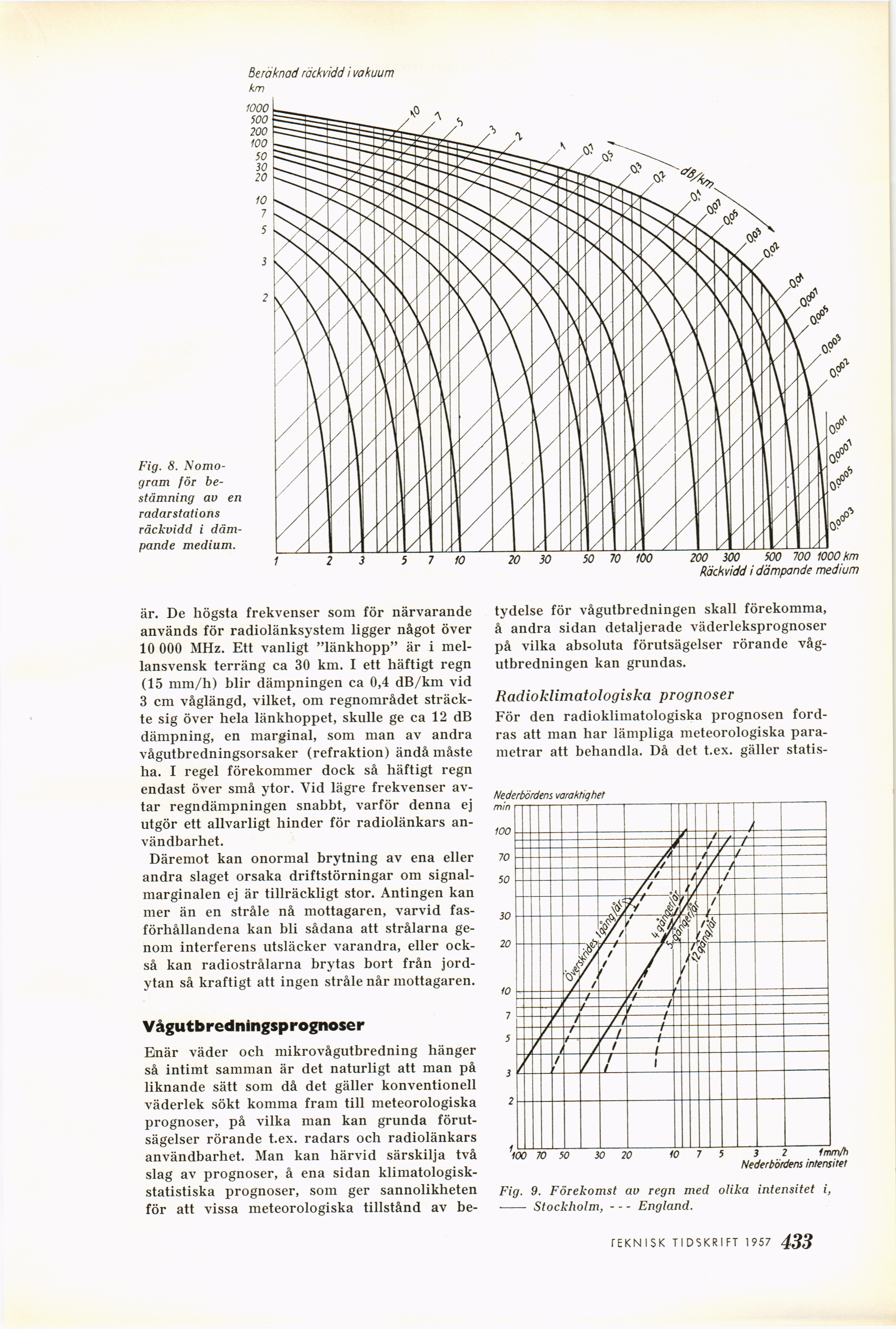

Fig. 8.
Nomogram för
bestämning av en
radarstations
räckvidd i
dämpande medium.
är. De högsta frekvenser som för närvarande
används för radiolänksystem ligger något över
10 000 MHz. Ett vanligt "länkhopp" är i
mellansvensk terräng ca 30 km. I ett häftigt regn
(15 mm/h) blir dämpningen ca 0,4 dB/km vid
3 cm våglängd, vilket, om regnområdet
sträckte sig över hela länkhoppet, skulle ge ca 12 dB
dämpning, en marginal, som man av andra
vågutbredningsorsaker (refraktion) ändå måste
ha. I regel förekommer dock så häftigt regn
endast över små ytor. Vid lägre frekvenser
avtar regndämpningen snabbt, varför denna ej
utgör ett allvarligt hinder för radiolänkars
användbarhet.
Däremot kan onormal brytning av ena eller
andra slaget orsaka driftstörningar om
signalmarginalen ej är tillräckligt stor. Antingen kan
mer än en stråle nå mottagaren, varvid
fasförhållandena kan bli sådana att strålarna
genom interferens utsläcker varandra, eller
också kan radiostrålarna brytas bort från
jordytan så kraftigt att ingen stråle når mottagaren.
Vågutbredningsprognoser
Enär väder och mikrovågutbredning hänger
så intimt samman är det naturligt att man på
liknande sätt som då det gäller konventionell
väderlek sökt komma fram till meteorologiska
prognoser, på vilka man kan grunda
förutsägelser rörande t.ex. radars och radiolänkars
användbarhet. Man kan härvid särskilja två
slag av prognoser, å ena sidan
klimatologiskstatistiska prognoser, som ger sannolikheten
för att vissa meteorologiska tillstånd av be-
tydelse för vågutbredningen skall förekomma,
å andra sidan detaljerade väderleksprognoser
på vilka absoluta förutsägelser rörande
vågutbredningen kan grundas.
Radioklimatologiska prognoser
För den radioklimatologiska prognosen
fordras att man har lämpliga meteorologiska
parametrar att behandla. Då det t.ex. gäller statis-
Fig. 9. Förekomst av regn med olika intensitet i,
■ Stockholm,–-England.
433 TEKN ISK TI DSKRI FT 1957
