Full resolution (JPEG) - On this page / på denna sida - 1957, H. 23 - Nya material - Magnetisk järn-kobolt-vanadinlegering, av SHl - Finkornig mässing för dragpressning, av SHl - Lågtryckspolyetens egenskaper, av SHl - Svetsbart stål för tryckkärl, av SHl - Billig kemiskt resistent plast, av SHl
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

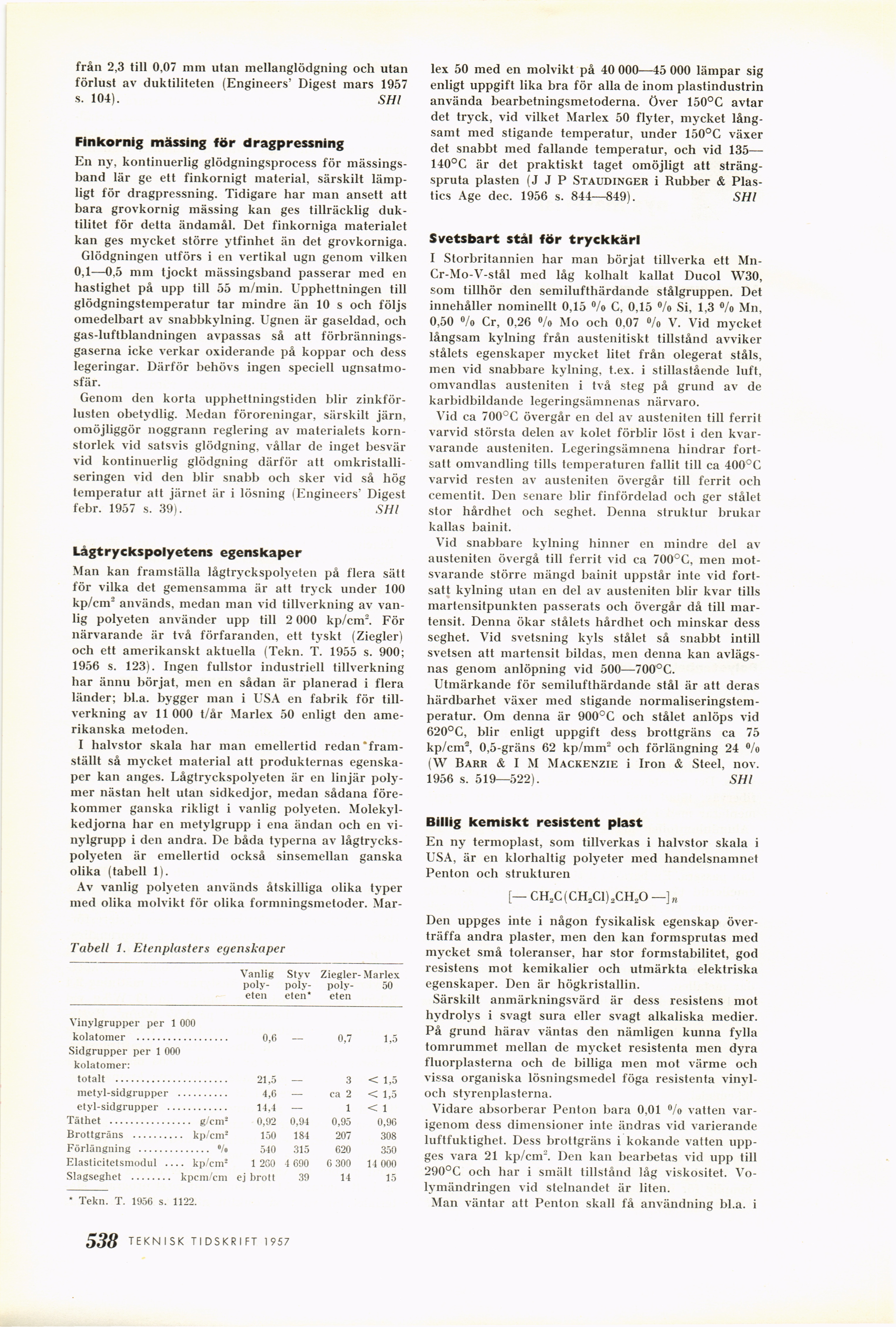

från 2,3 till 0,07 mm utan mellanglödgning och utan
förlust av duktiliteten (Engineers’ Digest mars 1957
s. 104). SHl
Finkornig mässing för dragpressning
En ny, kontinuerlig glödgningsprocess för
mässingshand lär ge ett finkornigt material, särskilt
lämpligt för dragpressning. Tidigare har man ansett att
bara grovkornig mässing kan ges tillräcklig
duk-tilitet för detta ändamål. Det finkorniga materialet
kan ges mycket större ytfinhet än det grovkorniga.
Glödgningen utförs i en vertikal ugn genom vilken
0,1—0,5 mm tjockt mässingsband passerar med en
hastighet på upp till 55 m/min. Upphettningen till
glödgningstemperatur tar mindre än 10 s och följs
omedelbart av snabbkylning. Ugnen är gaseldad, och
gas-luftblandningen avpassas så att
förbränningsgaserna icke verkar oxiderande på koppar och dess
legeringar. Därför behövs ingen speciell
ugnsatmosfär.
Genom den korta upphettningstiden blir
zinkförlusten obetydlig. Medan föroreningar, särskilt järn,
omöjliggör noggrann reglering av materialets
kornstorlek vid satsvis glödgning, vållar de inget besvär
vid kontinuerlig glödgning därför att
omkristalli-seringen vid den blir snabb och sker vid så hög
temperatur att järnet är i lösning (Engineers’ Digest
febr. 1957 s. 39). SHl
Lågtryckspolyetens egenskaper
Man kan framställa lågtryckspolyeten på flera sätt
för vilka det gemensamma är att tryck under 100
kp/cnr används, medan man vid tillverkning av
vanlig polyeten använder upp till 2 000 kp/cm2. För
närvarande är två förfaranden, ett tyskt (Ziegler)
och ett amerikanskt aktuella (Tekn. T. 1955 s. 900;
1956 s. 123). Ingen fullstor industriell tillverkning
har ännu börjat, men en sådan är planerad i flera
länder; bl.a. bygger man i USA en fabrik för
tillverkning av 11 000 t/år Marlex 50 enligt den
amerikanska metoden.
I halvstor skala har man emellertid redan
"framställt så mycket material att produkternas
egenskaper kan anges. Lågtryckspolyeten är en linjär
poly-mer nästan helt utan sidkedjor, medan sådana
förekommer ganska rikligt i vanlig polyeten.
Molekylkedjorna har en metylgrupp i ena ändan och en
vinylgrupp i den andra. De båda typerna av
lågtryckspolyeten är emellertid också sinsemellan ganska
olika (tabell 1).
Av vanlig polyeten används åtskilliga olika typer
med olika molvikt för olika formningsmetoder. Mar-
Tabell 1. Etenplasters egenskaper
Vanlig
polyeten Styv
polyeten* Ziegler- Marlex poly- 50 eten
Vinylgrupper per 1 000
kolatomer ....... 0,6 — 0,7 1,5
Sittgrupper per 1 000
kolatomer:
totalt ........... 21,5 3 < 1,5
metyl-sidgrupper 4,6 — ca 2 < 1,5
etyl-sidgrupper . 14,4 — 1 < 1
Täthet ............ 0,92 0,94 0,95 0,96
Brottgräns ....... 150 184 207 308
Förlängning ...... ........ »/o 540 315 620 350
Elasticitetsmodul . — kp/cnr 1 260 4 690 6 300 14 000
Slagseghet ........ kpcm/cm ej brott 39 14 15
* Tekn. T. 1956 s. 1122.
lex 50 med en molvikt på 40 000—45 000 lämpar sig
enligt uppgift lika bra för alla de inom plastindustrin
använda bearbetningsmetoderna. Över 150°C avtar
det tryck, vid vilket Marlex 50 flyter, mycket
långsamt med stigande temperatur, under 150°C växer
det snabbt med fallande temperatur, och vid 135—
140°C är det praktiskt taget omöjligt att
strängspruta plasten (J J P Staudinger i Rubber &
Plas-tics Age dec. 1956 s. 844—849). SHl
Svetsbart stål för tryckkärl
I Storbritannien har man börjat tillverka ett
Mn-Cr-Mo-V-stål med låg kolhalt kallat Ducol W30,
som tillhör den semilufthärdande stålgruppen. Det
innehåller nominellt 0,15 %> C, 0,15 °/o Si, 1,3 °/o Mn,
0,50 %> Cr, 0,26 %> Mo och 0,07 °/o V. Vid mycket
långsam kylning från austenitiskt tillstånd avviker
stålets egenskaper mycket litet från olegerat ståls,
men vid snabbare kylning, t.ex. i stillastående luft,
omvandlas austeniten i två steg på grund av de
karbidbildande legeringsämnenas närvaro.
Vid ca 700°C övergår en del av austeniten till ferrit
varvid största delen av kolet förblir löst i den
kvarvarande austeniten. Legeringsämnena hindrar
fortsatt omvandling tills temperaturen fallit till ca 400°C
varvid resten av austeniten övergår till ferrit och
cementit. Den senare blir finfördelad och ger stålet
stor hårdhet och seghet. Denna struktur brukar
kallas bainit.
Vid snabbare kylning hinner en mindre del av
austeniten övergå till ferrit vid ca 700°C, men
motsvarande större mängd bainit uppstår inte vid
fortsatt kylning utan en del av austeniten blir kvar tills
martensitpunkten passerats och övergår då till
mar-tensit. Denna ökar stålets hårdhet och minskar dess
seghet. Vid svetsning kyls stålet så snabbt intill
svetsen att martensit bildas, men denna kan
avlägsnas genom anlöpning vid 500—700°C.
Utmärkande för semilufthärdande stål är att deras
liärdbarhet växer med stigande
normaliseringstemperatur. Om denna är 900°C och stålet anlöps vid
620°G, blir enligt uppgift dess brottgräns ca 75
kp/cm3, 0,5-gräns 62 kp/mm2 och förlängning 24 °/o
(W Rarr & I M Mackenzie i Iron & Steel, nov.
1956 s. 519—522). SHl
Billig kemiskt resistent plast
En ny termoplast, som tillverkas i halvstor skala i
USA, är en klorhaltig polyeter med handelsnamnet
Penton och strukturen
[—CH2C(CH2C1)2CH20 —]„
Den uppges inte i någon fysikalisk egenskap
överträffa andra plaster, men den kan formsprutas med
mycket små toleranser, har stor formstabilitet, god
resistens mot kemikalier och utmärkta elektriska
egenskaper. Den är högkristallin.
Särskilt anmärkningsvärd är dess resistens mot
hydrolys i svagt sura eller svagt alkaliska medier.
På grund härav väntas den nämligen kunna fylla
tomrummet mellan de mycket resistenta men dyra
fluorplasterna och de billiga men mot värme och
vissa organiska lösningsmedel föga resistenta
vinyl-och styrenplasterna.
Vidare absorberar Penton bara 0,01 %> vatten
varigenom dess dimensioner inte ändras vid varierande
luftfuktighet. Dess brottgräns i kokande vatten
uppges vara 21 kp/cm2. Den kan bearbetas vid upp till
290°C och har i smält tillstånd låg viskositet.
Vo-lymiindringen vid stelnandet är liten.
Man väntar att Penton skall få användning bl.a. i
538 TEKN ISK TI DSKRI FT 1957
<< prev. page << föreg. sida << >> nästa sida >> next page >>
