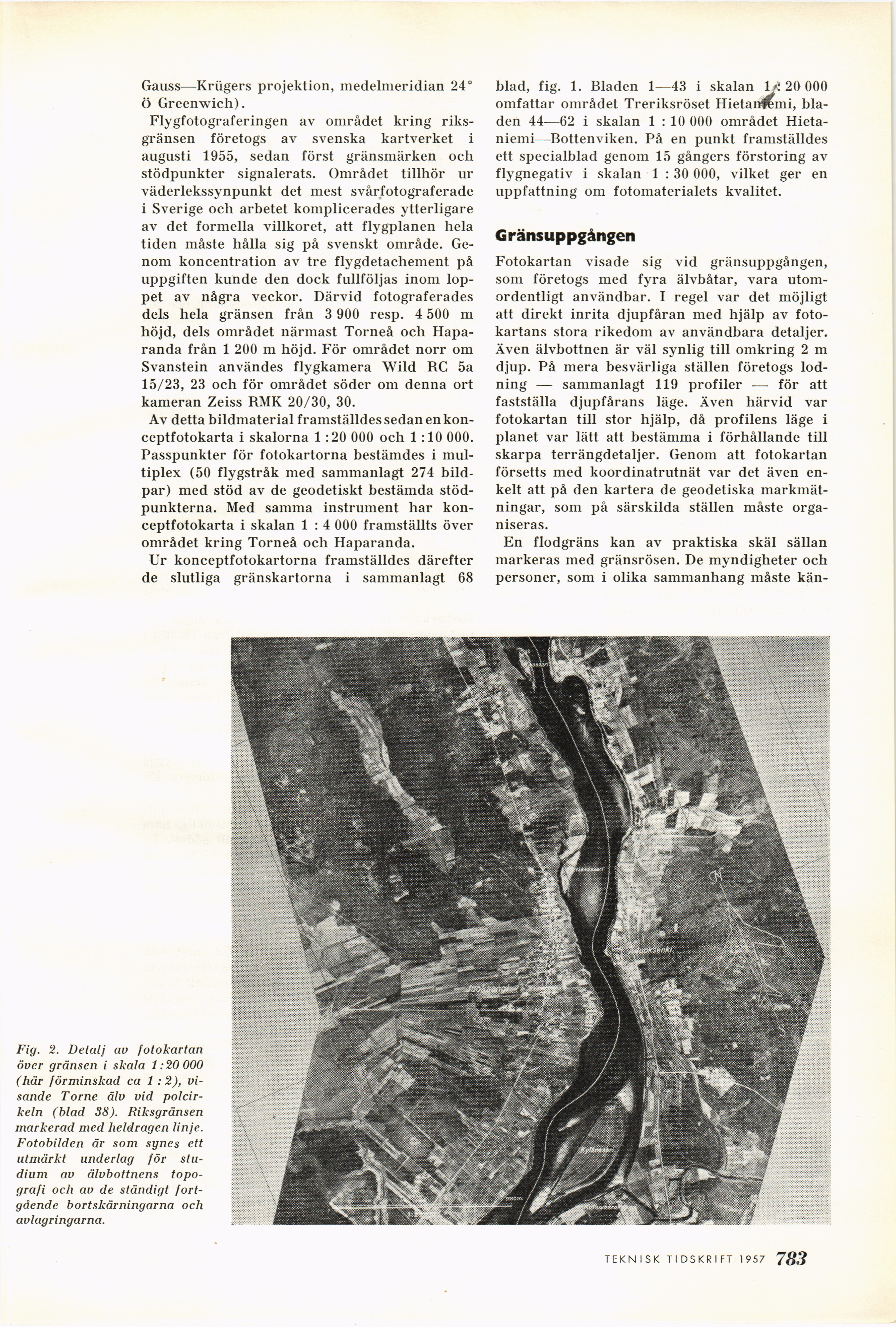

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Gauss—Krügers projektion, medelmeridian 24°
Ö Greenwich).

Flygfotograferingen av området kring
riks-gränsen företogs av svenska kartverket i
augusti 1955, sedan först gränsmärken och
stödpunkter signalerats. Området tillhör ur
väderlekssynpunkt det mest svårfotograferade
i Sverige och arbetet komplicerades ytterligare
av det formella villkoret, att flygplanen hela
tiden måste hålla sig på svenskt område.
Genom koncentration av tre flygdetachement på
uppgiften kunde den dock fullföljas inom
loppet av några veckor. Därvid fotograferades
dels hela gränsen från 3 900 resp. 4 500 m
höjd, dels området närmast Torneå och
Haparanda från 1 200 m höjd. För området norr om
Svanstein användes flygkamera Wild RC 5a
15/23, 23 och för området söder om denna ort
kameran Zeiss RMK 20/30, 30.

Av detta bildmaterial framställdes sedan en
kon-ceptfotokarta i skalorna 1 :20 000 och 1 :10 000.
Passpunkter för fotokartorna bestämdes i
mul-tiplex (50 flygstråk med sammanlagt 274
bildpar) med stöd av de geodetiskt bestämda
stödpunkterna. Med samma instrument har
kon-ceptfotokarta i skalan 1 : 4 000 framställts över
området kring Torneå och Haparanda.

Ur konceptfotokartorna framställdes därefter
de slutliga gränskartorna i sammanlagt 68

blad, fig. 1. Bladen 1—43 i skalan 1 fi 20 000
omfattar området Treriksröset Hietaræmi,
bladen 44—62 i skalan 1:10 000 området
Hieta-niemi—Bottenviken. På en punkt framställdes
ett specialblad genom 15 gångers förstoring av
flygnegativ i skalan 1 : 30 000, vilket ger en
uppfattning om fotomaterialets kvalitet.

Gränsuppgången

Fotokartan visade sig vid gränsuppgången,
som företogs med fyra älvbåtar, vara
utomordentligt användbar. I regel var det möjligt
att direkt inrita djupfåran med hjälp av
fotokartans stora rikedom av användbara detaljer.
Även älvbottnen är väl synlig till omkring 2 m
djup. På mera besvärliga ställen företogs
lödning — sammanlagt 119 profiler — för att
fastställa djupfårans läge. Även härvid var
fotokartan till stor hjälp, då profilens läge i
planet var lätt att bestämma i förhållande till
skarpa terrängdetaljer. Genom att fotokartan
försetts med koordinatrutnät var det även
enkelt att på den kartera de geodetiska
markmätningar, som på särskilda ställen måste
organiseras.

En flodgräns kan av praktiska skäl sällan
markeras med gränsrösen. De myndigheter och
personer, som i olika sammanhang måste kän-

Fig. 2. Detalj av fotokartan
över gränsen i skala 1:20 000
(här förminskad ca 1:2),
visande Torne älv vid
polcirkeln (blad 38). Riksgränsen
markerad med heldragen linje.
Fotobilden är som synes ett
utmärkt underlag för
studium av älvbottnens
topografi och av de ständigt
fortgående b ort skärningarna och
avlagringarna.

TEKN ISK TI DSKRI FT 1957 783
