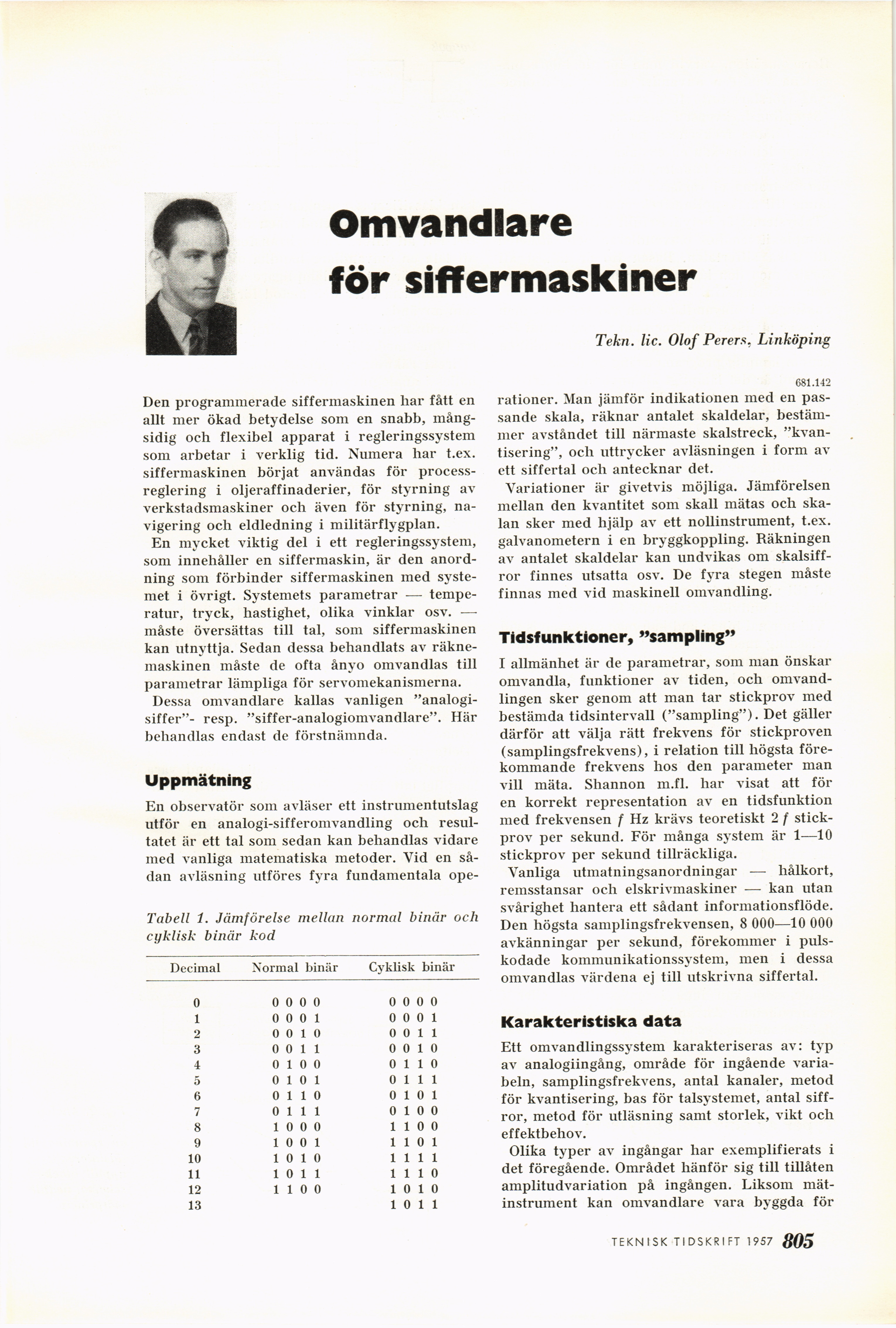

Omvandlare
för siffermaskiner
Tekn. lic. Olof Perers. Linköping
681.142
Den programmerade siffermaskinen har fått en
allt mer ökad betydelse som en snabb,
mångsidig och flexibel apparat i regleringssystem
som arbetar i verklig tid. Numera har t.ex.
siffermaskinen börjat användas för
processreglering i oljeraffinaderier, för styrning av
verkstadsmaskiner och även för styrning,
navigering och eldledning i militärflygplan.
En mycket viktig del i ett regleringssystem,
som innehåller en siffermaskin, är den
anordning som förbinder siffermaskinen med
systemet i övrigt. Systemets parametrar —
temperatur, tryck, hastighet, olika vinklar osv. —
måste översättas till tal, som siffermaskinen
kan utnyttja. Sedan dessa behandlats av
räknemaskinen måste de ofta ånyo omvandlas till
parametrar lämpliga för servomekanismerna.
Dessa omvandlare kallas vanligen
"analogi-siffer"- resp. "siffer-analogiomvandlare". Här
behandlas endast de förstnämnda.
Uppmätning
En observatör som avläser ett instrumentutslag
utför en analogi-sifferomvandling och
resultatet är ett tal som sedan kan behandlas vidare
med vanliga matematiska metoder. Vid en
sådan avläsning utföres fvra fundamentala ope-
Tabell 1. Jämförelse mellan normal binär och
cyklisk binär kod
Decimal Normal binär Cyklisk binär
0 0000 0000
1 0 0 0 1 0 0 0 1
2 001 0 0011
3 0 0 1 1 0 0 1 0
4 0100 0110
5 0 10 1 0 111
6 0 1 1 0 0 1 0 1
7 0 111 0 10 0
8 1 0 0 0 1 1 0 0
9 10 0 1 110 1
10 10 10 1111
11 10 11 1110
12 110 0 10 10
13 10 11
rationer. Man jämför indikationen med en
passande skala, räknar antalet skaldelar,
bestämmer avståndet till närmaste skalstreck,
"kvan-tisering", ocli uttrycker avläsningen i form av
ett siffertal och antecknar det.
Variationer är givetvis möjliga. Jämförelsen
mellan den kvantitet som skall mätas och
skalan sker med hjälp av ett nollinstrument, t.ex.
galvanometern i en bryggkoppling. Räkningen
av antalet skaldelar kan undvikas om
skalsiffror finnes utsatta osv. De fyra stegen måste
finnas med vid maskinell omvandling.
Tidsfunktioner, "sampling"
I allmänhet är de parametrar, som man önskar
omvandla, funktioner av tiden, och
omvandlingen sker genom att man tar stickprov med
bestämda tidsintervall ("sampling"). Det gäller
därför att välja rätt frekvens för stickproven
(samplingsfrekvens), i relation till högsta
förekommande frekvens hos den parameter man
vill mäta. Shannon m.fl. har visat att för
en korrekt representation av en tidsfunktion
med frekvensen f Hz krävs teoretiskt 2 f
stickprov per sekund. För många system är 1—10
stickprov per sekund tillräckliga.
Vanliga utmatningsanordningar — hålkort,
remsstansar och elskrivmaskiner — kan utan
svårighet hantera ett sådant informationsflöde.
Den högsta samplingsfrekvensen, 8 000—10 000
avkänningar per sekund, förekommer i
puls-kodade kommunikationssystem, men i dessa
omvandlas värdena ej till utskrivna siffertal.
Karakteristiska data
Ett omvandlingssystem karakteriseras av: typ
av analogiingång, område för ingående
variabeln, samplingsfrekvens, antal kanaler, metod
för kvantisering, bas för talsystemet, antal
siffror, metod för utläsning samt storlek, vikt ocli
effektbehov.
Olika typer av ingångar har exemplifierats i
det föregående. Området hänför sig till tillåten
amplitudvariation på ingången. Liksom
mätinstrument kan omvandlare vara byggda för
229 TEKN ISK TIDSKRIFT 1957
