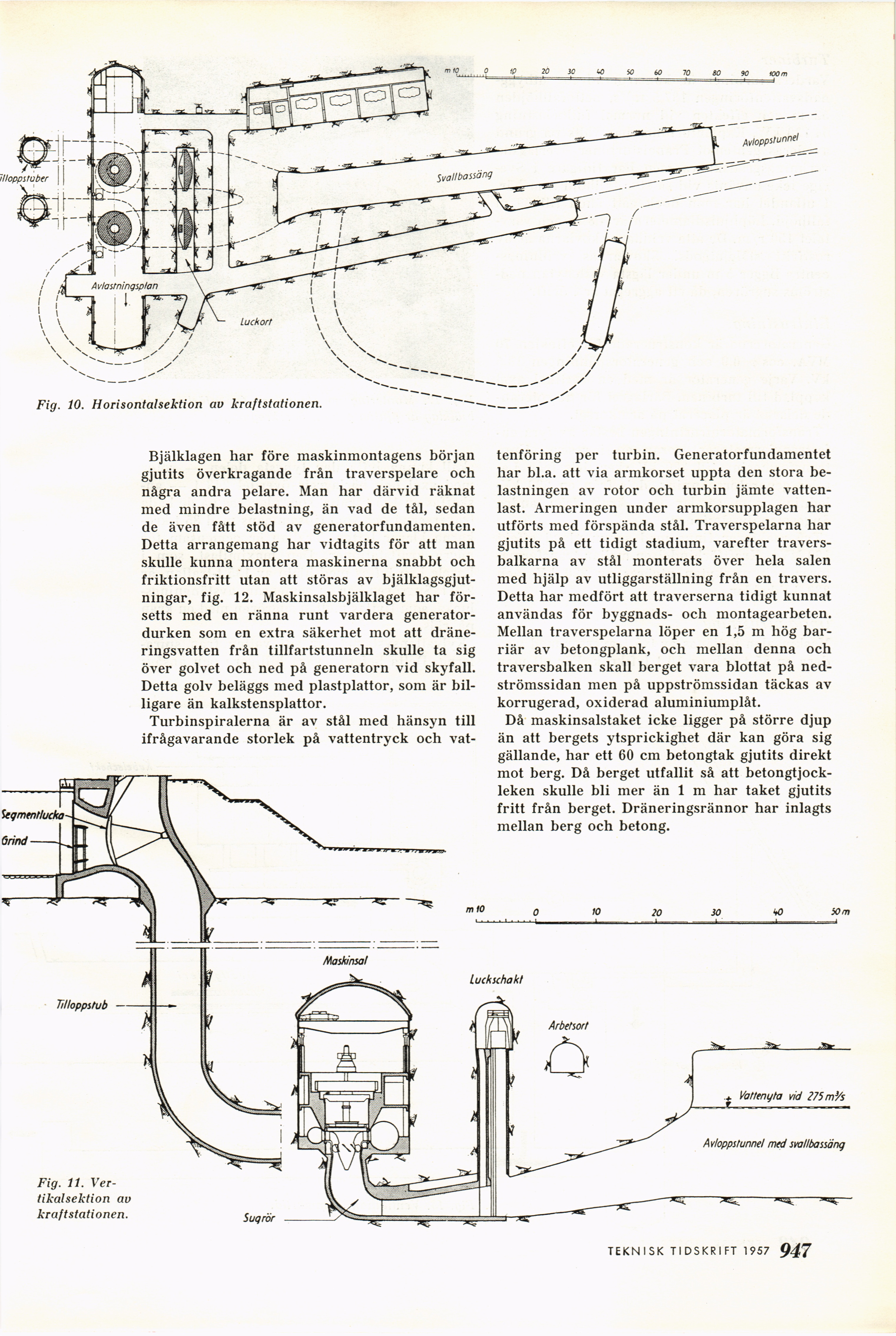

Fig. 10. Horisontalsektion av kraftstationen.
Bjälklagen har före maskinmontagens början
gjutits överkragande från traverspelare och
några andra pelare. Man har därvid räknat
med mindre belastning, än vad de tål, sedan
de även fått stöd av generatorfundamenten.
Detta arrangemang har vidtagits för att man
skulle kunna montera maskinerna snabbt och
friktionsfritt utan att störas av
bjälklagsgjut-ningar, fig. 12. Maskinsalsbjälklaget har
försetts med en ränna runt vardera
generatordurken som en extra säkerhet mot att
dräneringsvatten från tillfartstunneln skulle ta sig
över golvet och ned på generatorn vid skyfall.
Detta golv beläggs med plastplattor, som är
billigare än kalkstensplattor.
Turbinspiralerna är av stål med hänsyn till
ifrågavarande storlek på vattentryck och vat-
tenföring per turbin. Generatorfundamentet
har bl.a. att via armkorset uppta den stora
belastningen av rotor och turbin jämte
vattenlast. Armeringen under armkorsupplagen har
utförts med förspända stål. Traverspelarna har
gjutits på ett tidigt stadium, varefter
travers-balkarna av stål monterats över hela salen
med hjälp av utliggarställning från en travers.
Detta har medfört att traverserna tidigt kunnat
användas för byggnads- och montagearbeten.
Mellan traverspelarna löper en 1,5 m hög
barriär av betongplank, och mellan denna och
traversbalken skall berget vara blottat på
ned-strömssidan men på uppströmssidan täckas av
korrugerad, oxiderad aluminiumplåt.
Då maskinsaistaket icke ligger på större djup
än att bergets ytsprickighet där kan göra sig
gällande, har ett 60 cm betongtak gjutits direkt
mot berg. Då berget utfallit så att
betongtjockleken skulle bli mer än 1 m har taket gjutits
fritt från berget. Dräneringsrännor har inlagts
mellan berg och betong.
Fig. 11.
Vertikalsektion av
kraftstationen.
TEKNISK TIDSKRIFT 1957 9 67
