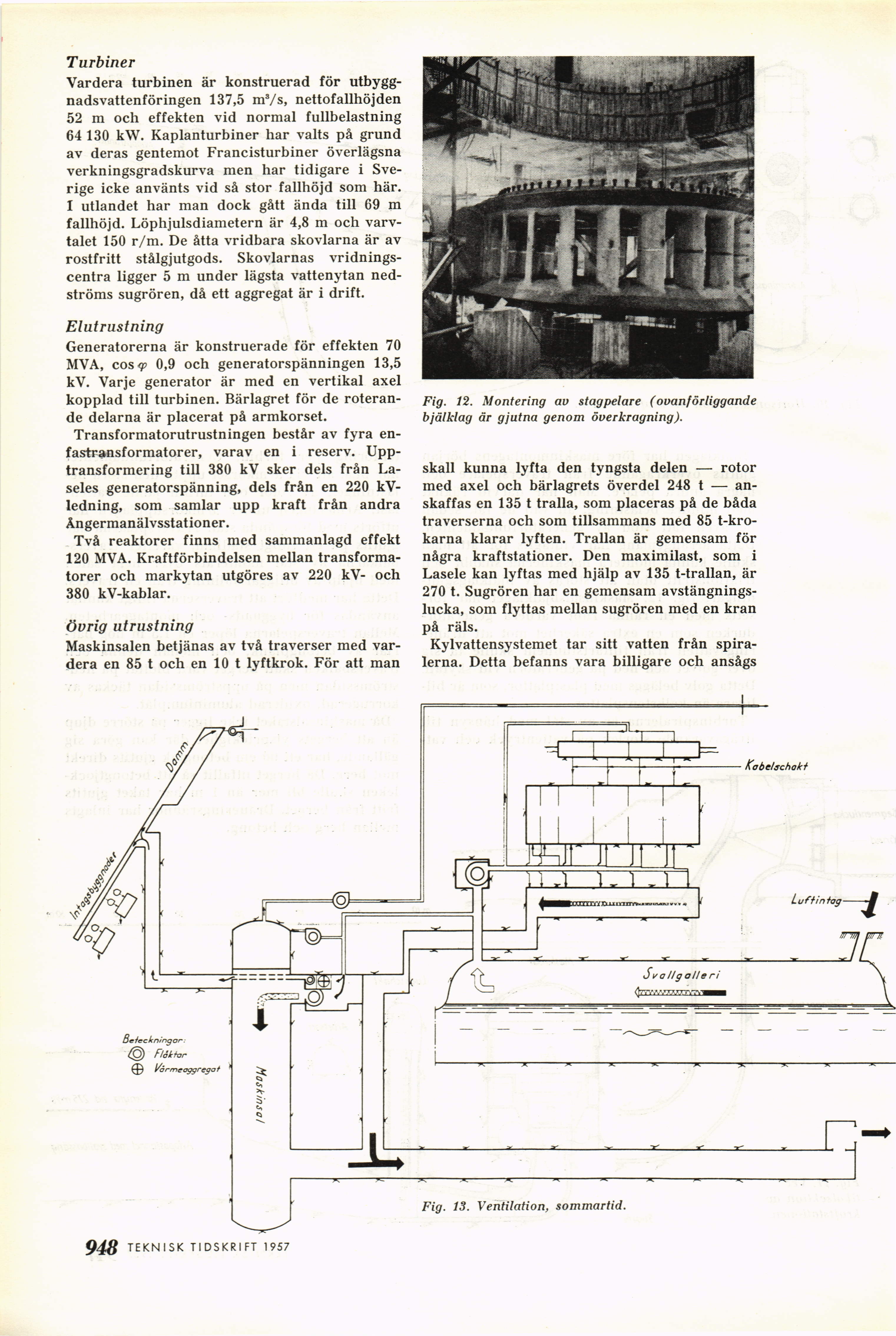

Turbiner
Vardera turbinen är konstruerad för
utbygg-nadsvattenföringen 137,5 m3/s, nettofallhöjden
52 m och effekten vid normal fullbelastning
64 130 kW. Kaplanturbiner har valts på grund
av deras gentemot Francisturbiner överlägsna
verkningsgradskurva men har tidigare i
Sverige icke använts vid så stor fallhöjd som här.
I utlandet har man dock gått ända till 69 m
fallhöjd. Löphjulsdiametern är 4,8 m och
varvtalet 150 r/m. De åtta vridbara skovlarna är av
rostfritt stålgjutgods. Skovlarnas
vridnings-centra ligger 5 m under lägsta vattenytan
nedströms sugrören, då ett aggregat är i drift.
Elutrustning
Generatorerna är konstruerade för effekten 70
MVA, eos <p 0,9 och generatorspänningen 13,5
kV. Varje generator är med en vertikal axel
kopplad till turbinen. Bärlagret för de
roterande delarna är placerat på armkorset.
Transformatorutrustningen består av fyra
enfastransformatorer, varav en i reserv.
Upptransformering till 380 kV sker dels från
La-seles generatorspänning, dels från en 220
kV-ledning, som samlar upp kraft från andra
Ångermanälvsstationer.
Två reaktorer finns med sammanlagd effekt
120 MVA. Kraftförbindelsen mellan
transformatorer och markytan utgöres av 220 kV- och
380 kV-kablar.
Övrig utrustning
Maskinsalen betjänas av två traverser med
vardera en 85 t och en 10 t lyftkrok. För att man
Fig. 12. Montering av stagpetare (ovanförliggande
bjälklag år gjutna genom överkragning).
skall kunna lyfta den tyngsta delen — rotor
med axel och bärlagrets överdel 248 t —
anskaffas en 135 t tralla, som placeras på de båda
traverserna och som tillsammans med 85
t-kro-karna klarar lyften. Trallan är gemensam för
några kraftstationer. Den maximilast, som i
Lasele kan lyftas med hjälp av 135 t-trallan, är
270 t. Sugrören har en gemensam
avstängnings-lucka, som flyttas mellan sugrören med en krän
på räls.
Kylvattensystemet tar sitt vatten från
spiralerna. Detta befanns vara billigare och ansågs
Fig. 13. Ventilation, sommartid.
