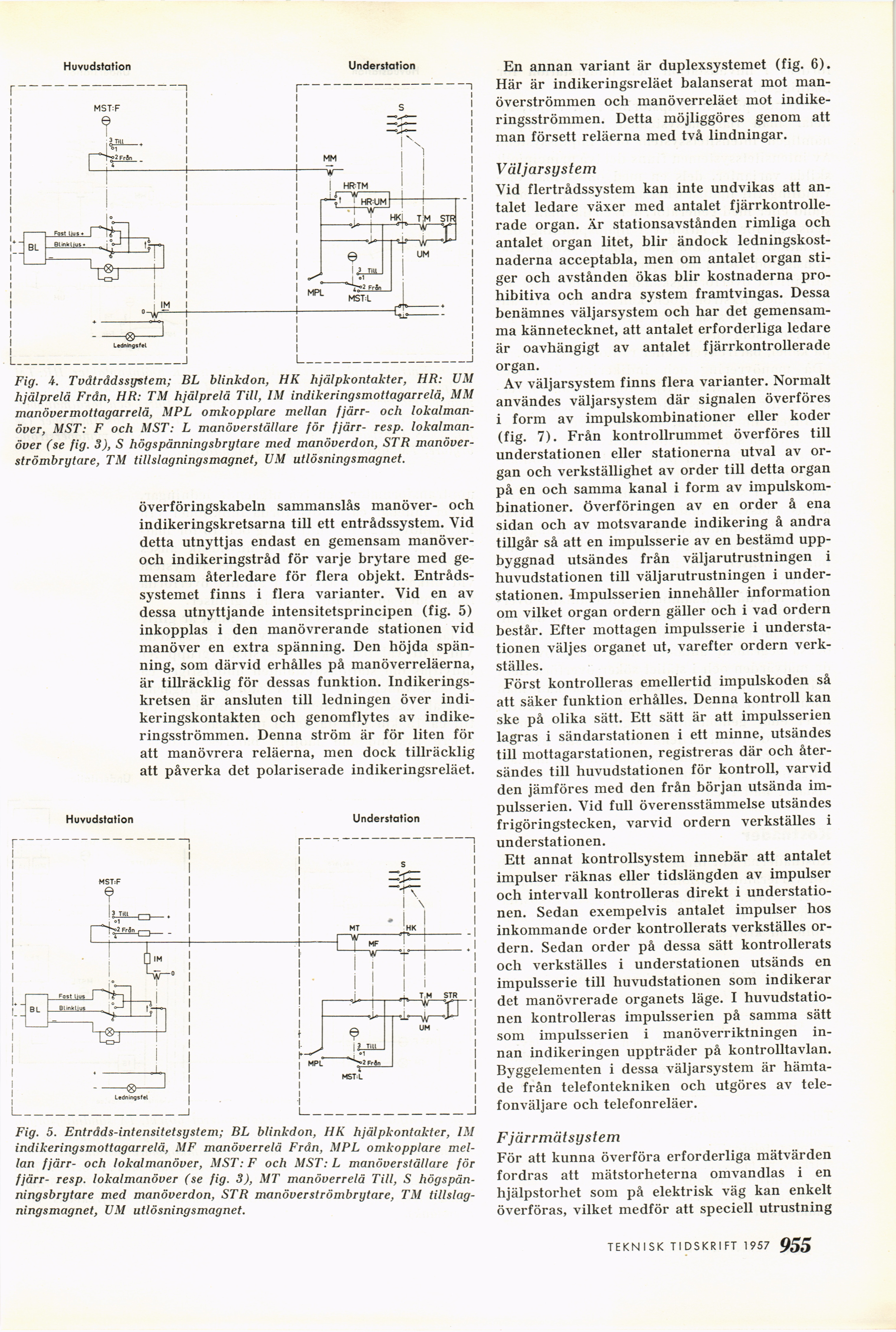

Fig. 4. Tvåtrådssyvtem; BL blinkdon, HK hjälpkontakter, HR: UM
hjälprelä Från, HR: TM hjälprelä Till, IM indikeringsmottagarrelä, MM
manövermottagarrelä, MPL omkopplare mellan fjärr- och
lokalmanöver, MST: F och MST: L manöverställare för fjärr- resp.
lokalmanöver (se fig. 3), S högspänningsbrytare med manöverdon, STR
manöver-strömbrytare, TM tillslagningsmagnet, UM utlösningsmagnet.

överföringskabeln sammanslås manöver- och
indikeringskretsarna till ett entrådssystem. Vid
detta utnyttjas endast en gemensam
manöver-och indikeringstråd för varje brytare med
gemensam återledare för flera objekt.
Entråds-systemet finns i flera varianter. Vid en av
dessa utnyttjande intensitetsprincipen (fig. 5)
inkopplas i den manövrerande stationen vid
manöver en extra spänning. Den höjda
spänning, som därvid erhålles på manöverreläerna,
är tillräcklig för dessas funktion.
Indikeringskretsen är ansluten till ledningen över
indikeringskontakten och genomflytes av
indikeringsströmmen. Denna ström är för liten för
att manövrera reläerna, men dock tillräcklig
att påverka det polariserade indikeringsreläet.

Fig. 5. Entråds-intensitetsystem; BL blinkdon, HK hjälpkontakter, IM
indikeringsmottagarrelä, MF manöverrelä Från, MPL omkopplare
mellan fjärr- och lokalmanöver, MST: F och MST: L manöverställare för
fjärr- resp. lokalmanöver (se fig. 3), MT manöverrelä Till, S
högspänningsbrytare med manöverdon, STR manöverströmbrytare, TM
tillslagningsmagnet, UM utlösningsmagnet.

En annan variant är duplexsystemet (fig. 6).
Här är indikeringsreläet balanserat mot
manöverströmmen och manöverreläet mot
indikeringsströmmen. Detta möjliggöres genom att
man försett reläerna med två lindningar.

Väljarsystem

Vid flertrådssystem kan inte undvikas att
antalet ledare växer med antalet
fjärrkontrolle-rade organ. Är stationsavstånden rimliga och
antalet organ litet, blir ändock
ledningskostnaderna acceptabla, men om antalet organ
stiger och avstånden ökas blir kostnaderna
pro-hibitiva och andra system framtvingas. Dessa
benämnes väljarsystem och har det
gemensamma kännetecknet, att antalet erforderliga ledare
är oavhängigt av antalet fjärrkontrollerade
organ.

Av väljarsystem finns flera varianter. Normalt
användes väljarsystem där signalen överföres
i form av impulskombinationer eller koder
(fig. 7). Från kontrollrummet överföres till
understationen eller stationerna utval av
organ och verkställighet av order till detta organ
på en och samma kanal i form av
impulskombinationer. överföringen av en order å ena
sidan och av motsvarande indikering å andra
tillgår så att en impulsserie av en bestämd
uppbyggnad utsändes från väljarutrustningen i
huvudstationen till väljarutrustningen i
understationen. Impulsserien innehåller information
om vilket organ ordern gäller och i vad ordern
består. Efter mottagen impulsserie i
understationen väljes organet ut, varefter ordern
verkställes.

Först kontrolleras emellertid impulskoden så
att säker funktion erhålles. Denna kontroll kan
ske på olika sätt. Ett sätt är att impulsserien
lagras i sändarstationen i ett minne, utsändes
till mottagarstationen, registreras där och
återsändes till huvudstationen för kontroll, varvid
den jämföres med den från början utsända
impulsserien. Vid full överensstämmelse utsändes
frigöringstecken, varvid ordern verkställes i
understationen.

Ett annat kontrollsystem innebär att antalet
impulser räknas eller tidslängden av impulser
och intervall kontrolleras direkt i
understationen. Sedan exempelvis antalet impulser hos
inkommande order kontrollerats verkställes
ordern. Sedan order på dessa sätt kontrollerats
och verkställes i understationen utsänds en
impulsserie till huvudstationen som indikerar
det manövrerade organets läge. I
huvudstationen kontrolleras impulsserien på samma sätt
som impulsserien i manöverriktningen
innan indikeringen uppträder på kontrolltavlan.
Byggelementen i dessa väljarsystem är
hämtade från telefontekniken och utgöres av
telefonväljare och telefonreläer.

Fjärrmätsy stern

För att kunna överföra erforderliga mätvärden
fordras att mätstorheterna omvandlas i en
hjälpstorhet som på elektrisk väg kan enkelt
överföras, vilket medför att speciell utrustning

TEKNISK TIDSKRIFT 1957 9 67
