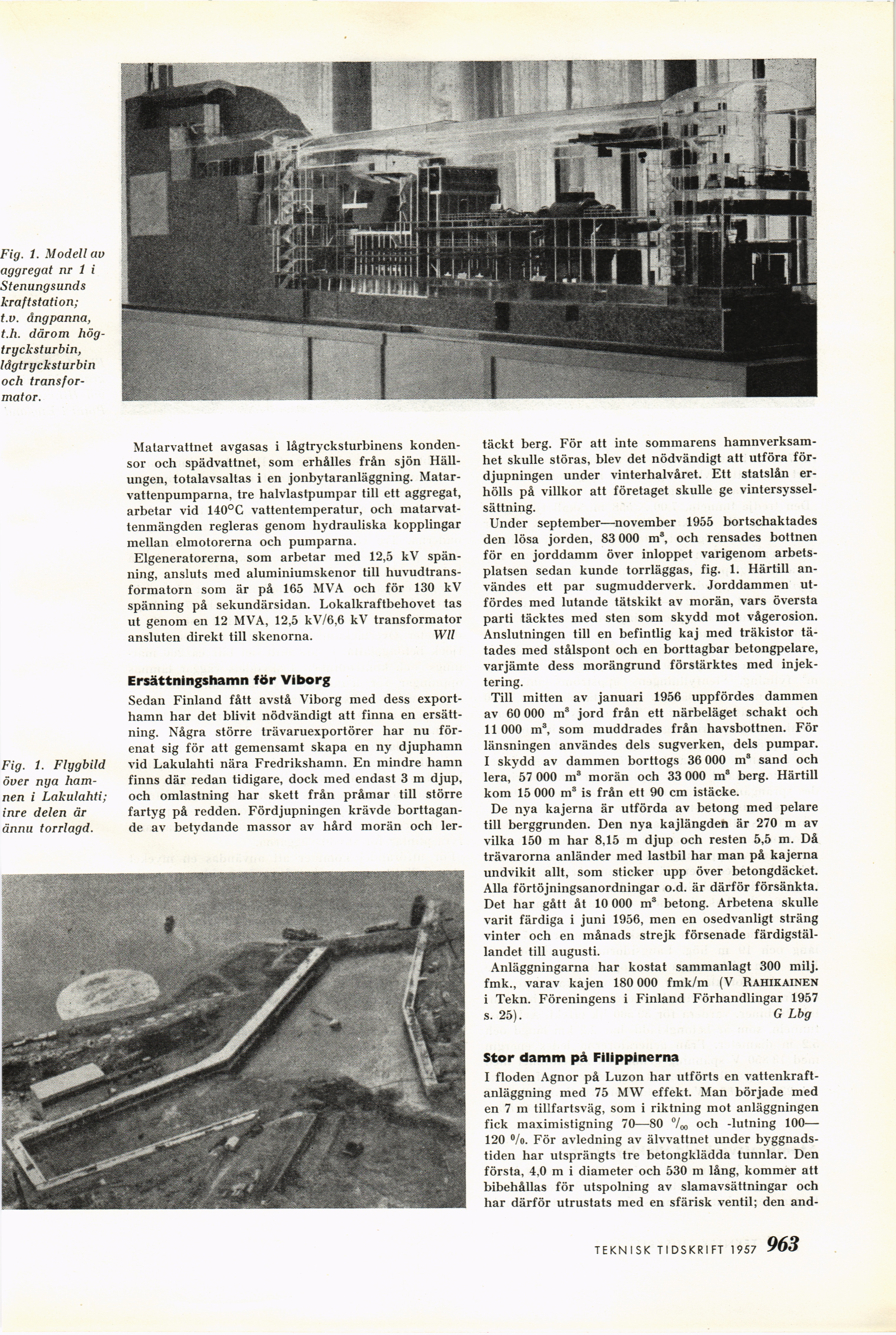

Fig. 1. Modell au
aggregat nr 1 i
Stenungsunds
kraftstation;
t.v. ångpanna,
t.h. därom
högtrycksturbin,
lågtrycksturbin
och
transformator.
Matarvattnet avgasas i lågtrycksturbinens
kondensor och spädvattnet, som erhålles från sjön
Häll-ungen, totalavsaltas i en jonbytaranläggning.
Matar-vattenpumparna, tre halvlastpumpar till ett aggregat,
arbetar vid 140°C vattentemperatur, och
matarvat-tenmängden regleras genom hydrauliska kopplingar
mellan elmotorerna och pumparna.
Elgeneratorerna, som arbetar med 12,5 kV
spänning, ansluts med aluminiumskenor till
huvudtransformatorn som är på 165 MVA och för 130 kV
spänning på sekundärsidan. Lokalkraftbehovet tas
ut genom en 12 MVA, 12,5 kV/6,6 kV transformator
ansluten direkt till skenorna. Wll
Fig. 1. Flygbild
över nya
hamnen i Lakulahti;
inre delen är
ännu torrlagd.
Ersättningshamn för Viborg
Sedan Finland fått avstå Viborg med dess
exporthamn har det blivit nödvändigt att finna en
ersättning. Några större trävaruexportörer har nu
förenat sig för att gemensamt skapa en ny djuphamn
vid Lakulahti nära Fredrikshamn. En mindre hamn
finns där redan tidigare, dock med endast 3 m djup,
och omlastning har skett från pråmar till större
fartyg på redden. Fördjupningen krävde
borttagande av betydande massor av hård morän och ler-
täckt berg. För att inte sommarens
hamnverksamhet skulle störas, blev det nödvändigt att utföra
fördjupningen under vinterhalvåret. Ett statslån
erhölls på villkor att företaget skulle ge
vintersysselsättning.
Under september—november 1955 bortschaktades
den lösa jorden, 83 000 m3, och rensades bottnen
för en jorddamm över inloppet varigenom
arbetsplatsen sedan kunde torrläggas, fig. 1. Härtill
användes ett par sugmudderverk. Jorddammen
utfördes med lutande tätskikt av morän, vars översta
parti täcktes med sten som skydd mot vågerosion.
Anslutningen till en befintlig kaj med träkistor
tätades med stålspont och en borttagbar betongpelare,
varjämte dess morängrund förstärktes med
injektering.
Till mitten av januari 1956 uppfördes dammen
av 60 000 m3 jord från ett närbeläget schakt och
11 000 m3, som muddrades från havsbottnen. För
länsningen användes dels sugverken, dels pumpar.
I skydd av dammen borttogs 36 000 m3 sand och
lera, 57 000 m3 morän och 33 000 m3 berg. Härtill
kom 15 000 m3 is från ett 90 cm istäcke.
De nya kajerna är utförda av betong med pelare
till berggrunden. Den nya kajlängden är 270 m av
vilka 150 m har 8,15 m djup och resten 5,5 m. Då
trävarorna anländer med lastbil har man på kajerna
undvikit allt, som sticker upp över betongdäcket.
Alla förtöjningsanordningar o.d. är därför försänkta.
Det har gått åt 10 000 m3 betong. Arbetena skulle
varit färdiga i juni 1956, men en osedvanligt sträng
vinter och en månads strejk försenade
färdigställandet till augusti.
Anläggningarna har kostat sammanlagt 300 milj.
fmk., varav kajen 180 000 fmk/m (V Rahikainen
i Tekn. Föreningens i Finland Förhandlingar 1957
s. 25). G Lbg
Stor damm på Filippinerna
I floden Agnor på Luzon har utförts en
vattenkraftanläggning med 75 MW effekt. Man började med
en 7 m tillfartsväg, som i riktning mot anläggningen
fick maximistigning 70—80 °/oo och -lutning 100—
120 »/o. För avledning av älvvattnet under
byggnadstiden har utsprängts tre betongklädda tunnlar. Den
första, 4,0 m i diameter och 530 m lång, kommer att
bibehållas för utspolning av slamavsättningar och
har därför utrustats med en sfärisk ventil; den and-
TEKNISK TIDSKRIFT 1957 9 67
