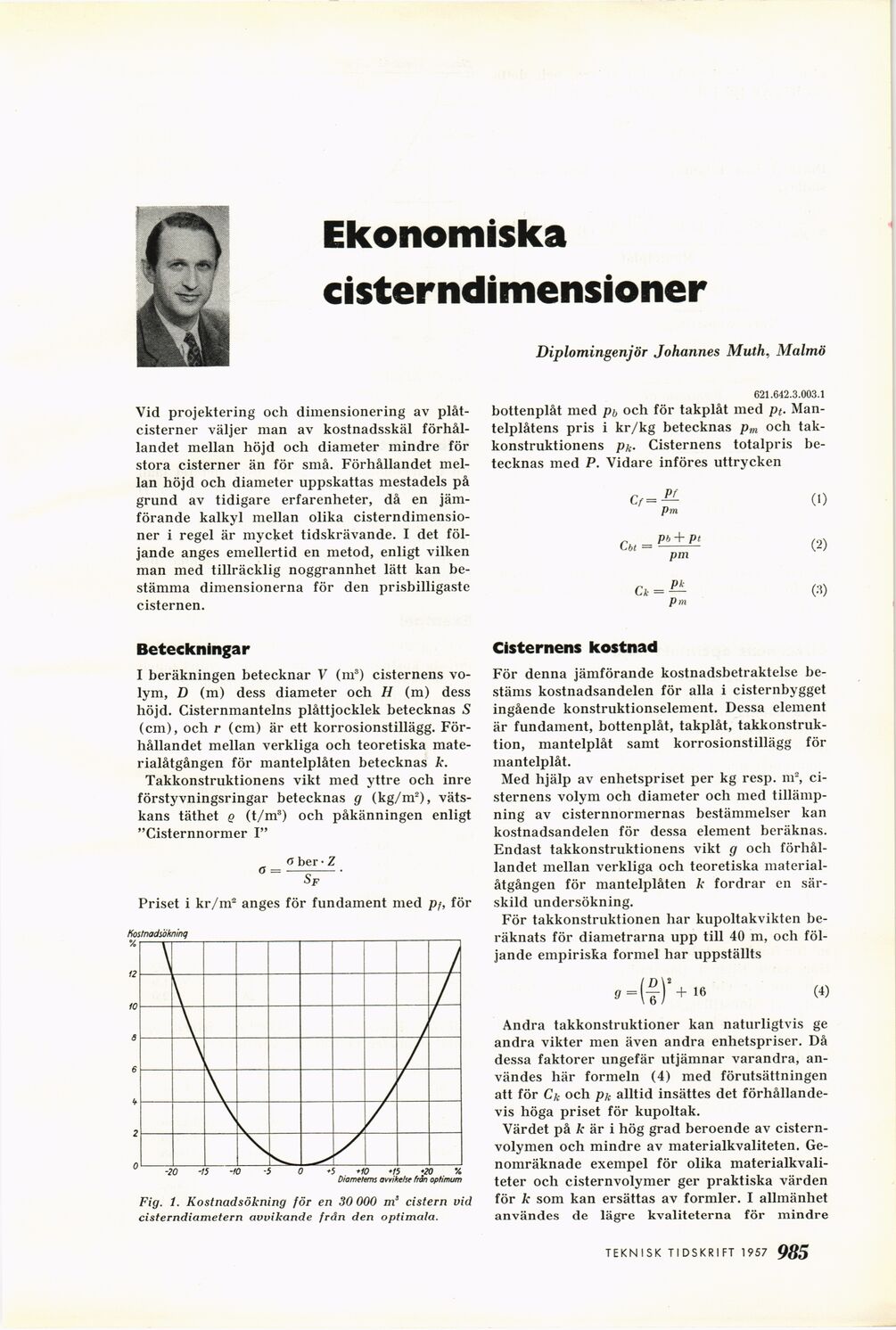

Ekonomiska
cisterndimensioner
Diplomingenjör Johannes Muth, Malmö
Vid projektering och dimensionering av
plåtcisterner väljer man av kostnadsskäl
förhållandet mellan höjd och diameter mindre för
stora cisterner än för små. Förhållandet
mellan höjd och diameter uppskattas mestadels på
grund av tidigare erfarenheter, då en
jämförande kalkyl mellan olika
cisterndimensioner i regel är mycket tidskrävande. I det
följande anges emellertid en metod, enligt vilken
man med tillräcklig noggrannhet lätt kan
bestämma dimensionerna för den prisbilligaste
cisternen.
Beteckningar
I beräkningen betecknar V (m3) cisternens
volym, D (m) dess diameter och H (m) dess
höjd. Cisternmantelns plåttjocklek betecknas S
(cm), och r (cm) är ett korrosionstillägg.
Förhållandet mellan verkliga och teoretiska
materialåtgången för mantelplåten betecknas k.
Takkonstruktionens vikt med yttre och inre
förstyvningsringar betecknas g (kg/m2),
vätskans täthet q (t/m3) och påkänningen enligt
"Cisternnormer I"
o ber•Z
Priset i kr/m2 anges för fundament med pf, för
621.642.3.003.1
bottenplåt med pb och för takplåt med pt.
Mantelplåtens pris i kr/kg betecknas pm och
takkonstruktionens pk- Cisternens totalpris
betecknas med P. Vidare införes uttrycken
Cf =
Cbt =
Ck =
IL
pm
Pb + pt
pm
pk
pm
(0
(2)
(»)
Cisternens kostnad
För denna jämförande kostnadsbetraktelse
bestäms kostnadsandelen för alla i cisternbygget
ingående konstruktionselement. Dessa element
är fundament, bottenplåt, takplåt,
takkonstruktion, mantelplåt samt korrosionstillägg för
mantelplåt.
Med hjälp av enhetspriset per kg resp. nr,
cisternens volym och diameter och med
tillämpning av cisternnormernas bestämmelser kan
kostnadsandelen för dessa element beräknas.
Endast takkonstruktionens vikt g och
förhållandet mellan verkliga och teoretiska
materialåtgången för mantelplåten k fordrar en
särskild undersökning.
För takkonstruktionen har kupoltakvikten
beräknats för diametrarna upp till 40 m, och
följande empiriska formel har uppställts
Andra takkonstruktioner kan naturligtvis ge
andra vikter men även andra enhetspriser. Då
dessa faktorer ungefär utjämnar varandra,
användes här formeln (4) med förutsättningen
att för Ck och pk alltid insättes det
förhållandevis höga priset för kupoltak.
Värdet på k är i hög grad beroende av
cisternvolymen och mindre av materialkvaliteten.
Genomräknade exempel för olika
materialkvaliteter och cisternvolymer ger praktiska värden
för k som kan ersättas av formler. I allmänhet
användes de lägre kvaliteterna för mindre
Fig. 1. Kostnadsökning för en 30 000 m’ cistern vid
cisterndiametern avvikande från den optimala.
TEKNISK TIDSKRIFT 1957 985
