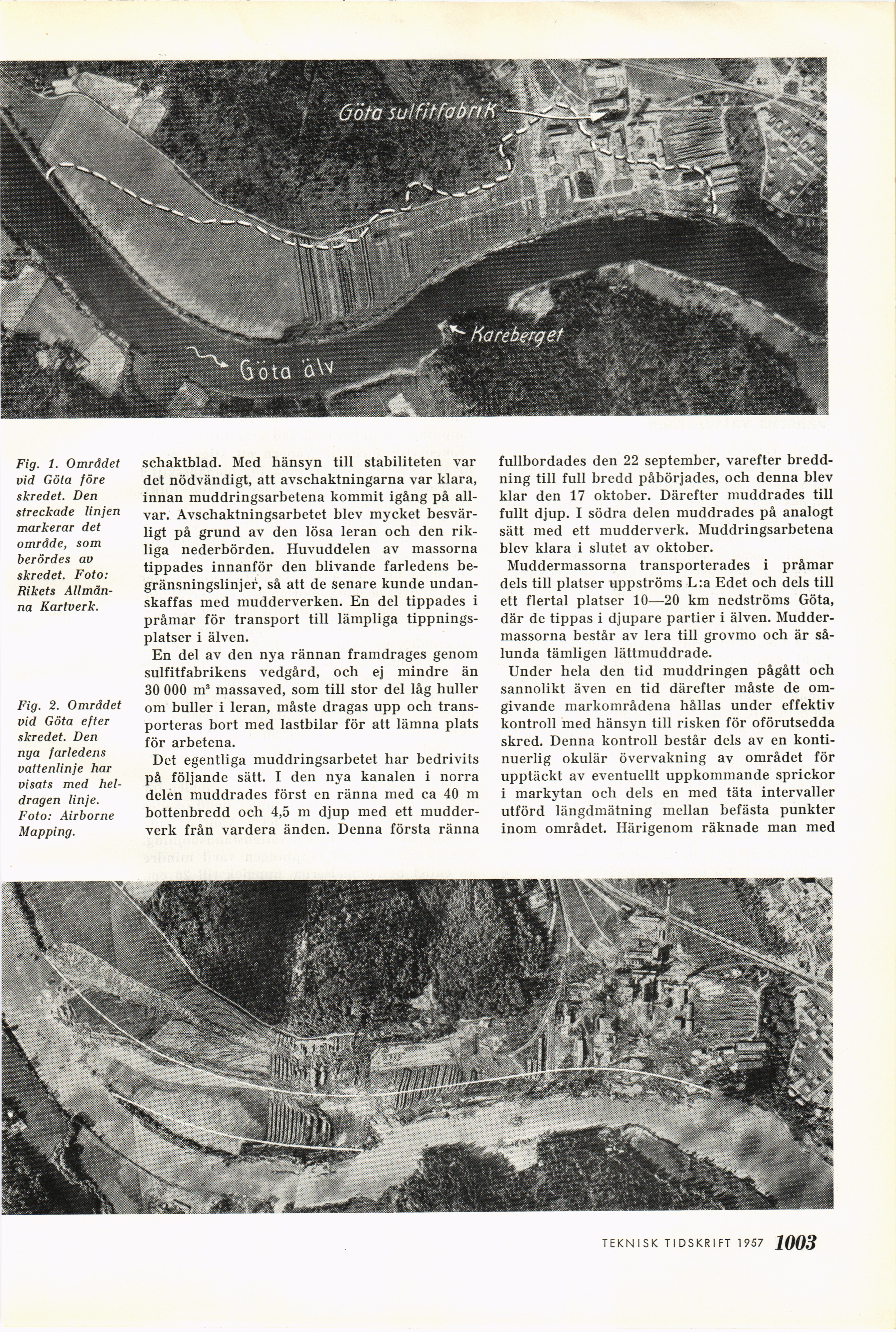

Fig. 1. Området
vid Göta före
skredet. Den
streckade linjen
markerar det
område, som
berördes av
skredet. Foto:
Rikets
Allmänna Kartverk.

Fig. 2. Området
vid Göta efter
skredet. Den
nya farledens
vattenlinje har
visats med
heldragen linje.
Foto: Airborne
Mapping.

schaktblad. Med hänsyn till stabiliteten var
det nödvändigt, att avschaktningarna var klara,
innan muddringsarbetena kommit igång på
allvar. Avschaktningsarbetet blev mycket
besvärligt på grund av den lösa leran och den
rikliga nederbörden. Huvuddelen av massorna
tippades innanför den blivande farledens
begränsningslinjer, så att de senare kunde
undanskaffas med mudderverken. En del tippades i
pråmar för transport till lämpliga
tippningsplatser i älven.

En del av den nya rännan framdrages genom
sulfitfabrikens vedgård, och ej mindre än
30 000 m3 massaved, som till stor del låg huller
om buller i leran, måste dragas upp och
transporteras bort med lastbilar för att lämna plats
för arbetena.

Det egentliga muddringsarbetet har bedrivits
på följande sätt. I den nya kanalen i norra
delen muddrades först en ränna med ca 40 m
bottenbredd och 4,5 m djup med ett
mudderverk från vardera änden. Denna första ränna

fullbordades den 22 september, varefter
breddning till full bredd påbörjades, och denna blev
klar den 17 oktober. Därefter muddrades till
fullt djup. I södra delen muddrades på analogt
sätt med ett mudderverk. Muddringsarbetena
blev klara i slutet av oktober.

Muddermassorna transporterades i pråmar
dels till platser uppströms L:a Edet och dels till
ett flertal platser 10—20 km nedströms Göta,
där de tippas i djupare partier i älven.
Muddermassorna består av lera till grovmo och är
sålunda tämligen lättmuddrade.

Under hela den tid muddringen pågått och
sannolikt även en tid därefter måste de
omgivande markområdena hållas under effektiv
kontroll med hänsyn till risken för oförutsedda
skred. Denna kontroll består dels av en
kontinuerlig okulär övervakning av området för
upptäckt av eventuellt uppkommande sprickor
i markytan och dels en med täta intervaller
utförd längdmätning mellan befästa punkter
inom området. Härigenom räknade man med

TEKNISK TIDSKRIFT 1957 jf(?57
