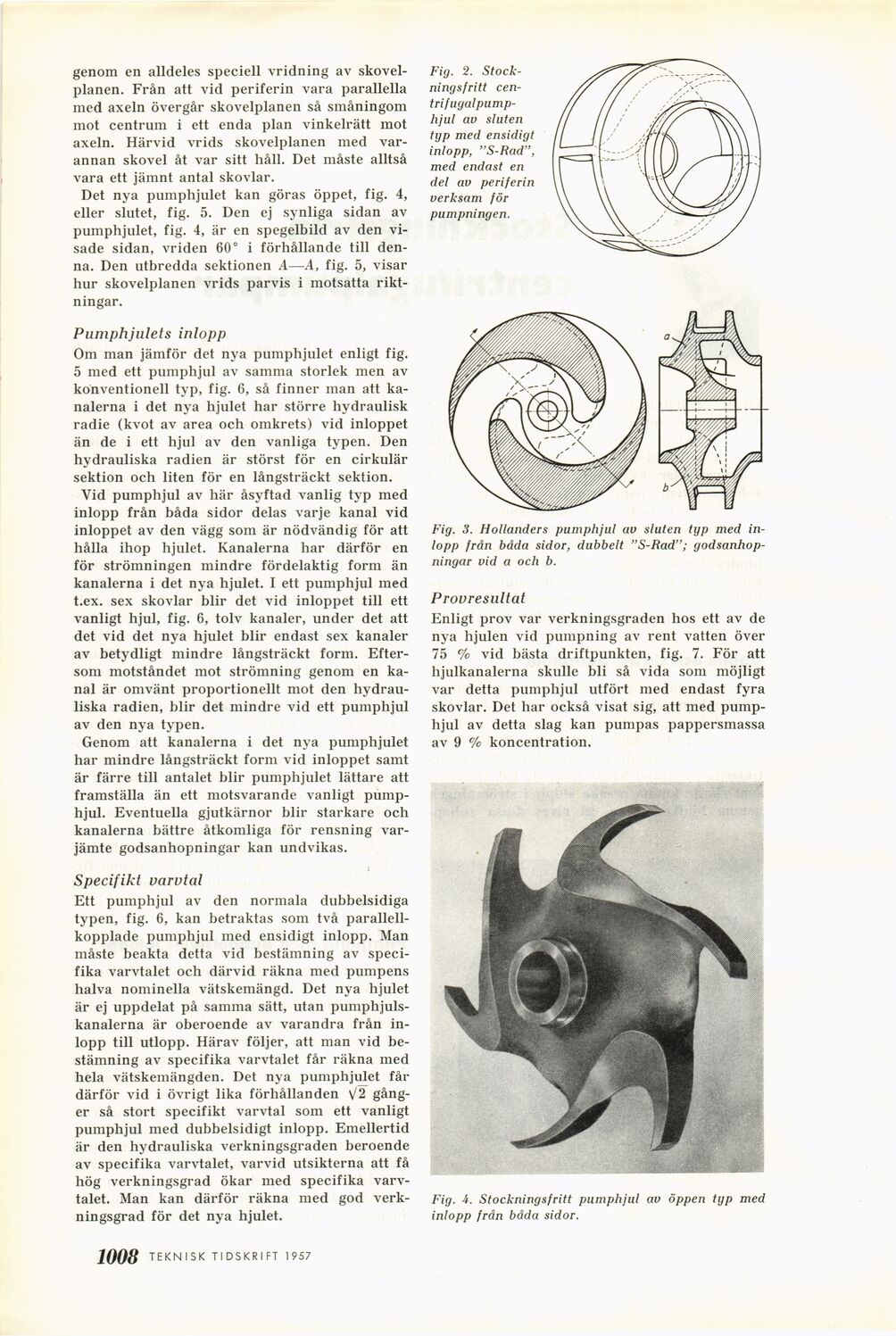

genom en alldeles speciell vridning av
skovel-planen. Från att vid periferin vara parallella
ined axeln övergår skovelplanen så småningom
mot centrum i ett enda plan vinkelrätt mot
axeln. Härvid vrids skovelplanen med
varannan skovel åt var sitt håll. Det måste alltså
vara ett jämnt antal skövlar.
Det nya pumphjulet kan göras öppet, fig. 4,
eller slutet, fig. 5. Den ej synliga sidan av
pumphjulet, fig. 4, är en spegelbild av den
visade sidan, vriden 60° i förhållande till
denna. Den utbredda sektionen A—A, fig. 5, visar
hur skovelplanen vrids parvis i motsatta
riktningar.
Pumphjulets inlopp
Om man jämför det nya pumphjulet enligt fig.
5 med ett pumphjul av samma storlek men av
konventionell typ, fig. 6, så finner man att
kanalerna i det nya hjulet har större hydraulisk
radie (kvot av area och omkrets) vid inloppet
än de i ett hjul av den vanliga typen. Den
hydrauliska radien är störst för en cirkulär
sektion och liten för en långsträckt sektion.
Vid pumphjul av här åsyftad vanlig typ med
inlopp från båda sidor delas varje kanal vid
inloppet av den vägg som är nödvändig för att
hålla ihop hjulet. Kanalerna har därför en
för strömningen mindre fördelaktig form än
kanalerna i det nya hjulet. I ett pumphjul med
t.ex. sex skövlar blir det vid inloppet till ett
vanligt hjul, fig. 6, tolv kanaler, under det att
det vid det nya hjulet blir endast sex kanaler
av betydligt mindre långsträckt form.
Eftersom motståndet mot strömning genom en
kanal är omvänt proportionellt mot den
hydrauliska radien, blir det mindre vid ett pumphjul
av den nya typen.
Genom att kanalerna i det nya pumphjulet
har mindre långsträckt form vid inloppet samt
är färre till antalet blir pumphjulet lättare att
framställa än ett motsvarande vanligt
pumphjul. Eventuella gjutkärnor blir starkare och
kanalerna bättre åtkomliga för rensning
varjämte godsanhopningar kan undvikas.
i
Specifikt varvtal
Ett pumphjul av den normala dubbelsidiga
typen, fig. 6, kan betraktas som två
parallellkopplade pumphjul med ensidigt inlopp. Man
måste beakta detta vid bestämning av
specifika varvtalet och därvid räkna med pumpens
halva nominella vätskemängd. Det nya hjulet
är ej uppdelat på samma sätt, utan
pumphjuls-kanalerna är oberoende av varandra från
inlopp till utlopp. Härav följer, att man vid
bestämning av specifika varvtalet får räkna med
hela vätskemängden. Det nya pumphjulet får
därför vid i övrigt lika förhållanden \J2
gånger så stort specifikt varvtal som ett vanligt
pumphjul med dubbelsidigt inlopp. Emellertid
är den hydrauliska verkningsgraden beroende
av specifika varvtalet, varvid utsikterna att få
hög verkningsgrad ökar med specifika
varvtalet. Man kan därför räkna med god
verkningsgrad för det nya hjulet.
Fig. 2.
Stock-ningsfritt cen-trifugalpump-hjul av sluten
typ med ensidigt
inlopp, "S-Rad",
med endast en
clel av periferin
verksam för
pumpningen.
Fig. 3. Hollanders pumphjul av sluten typ med
inlopp från båda sidor, dubbelt "S-Rad";
godsanhopningar vid a och b.
Provresultat
Enligt prov var verkningsgraden hos ett av de
nya hjulen vid pumpning av rent vatten över
75 % vid bästa driftpunkten, fig. 7. För att
hjulkanalerna skulle bli så vida som möjligt
var detta pumphjul utfört med endast fyra
skövlar. Det har också visat sig, att med
pumphjul av detta slag kan pumpas pappersmassa
av 9 % koncentration.
Fig. -4. Stockningsfritt pumphjul av öppen typ med
inlopp från båda sidor.
1008 TEKNISK TIDSKRIFT 1957
