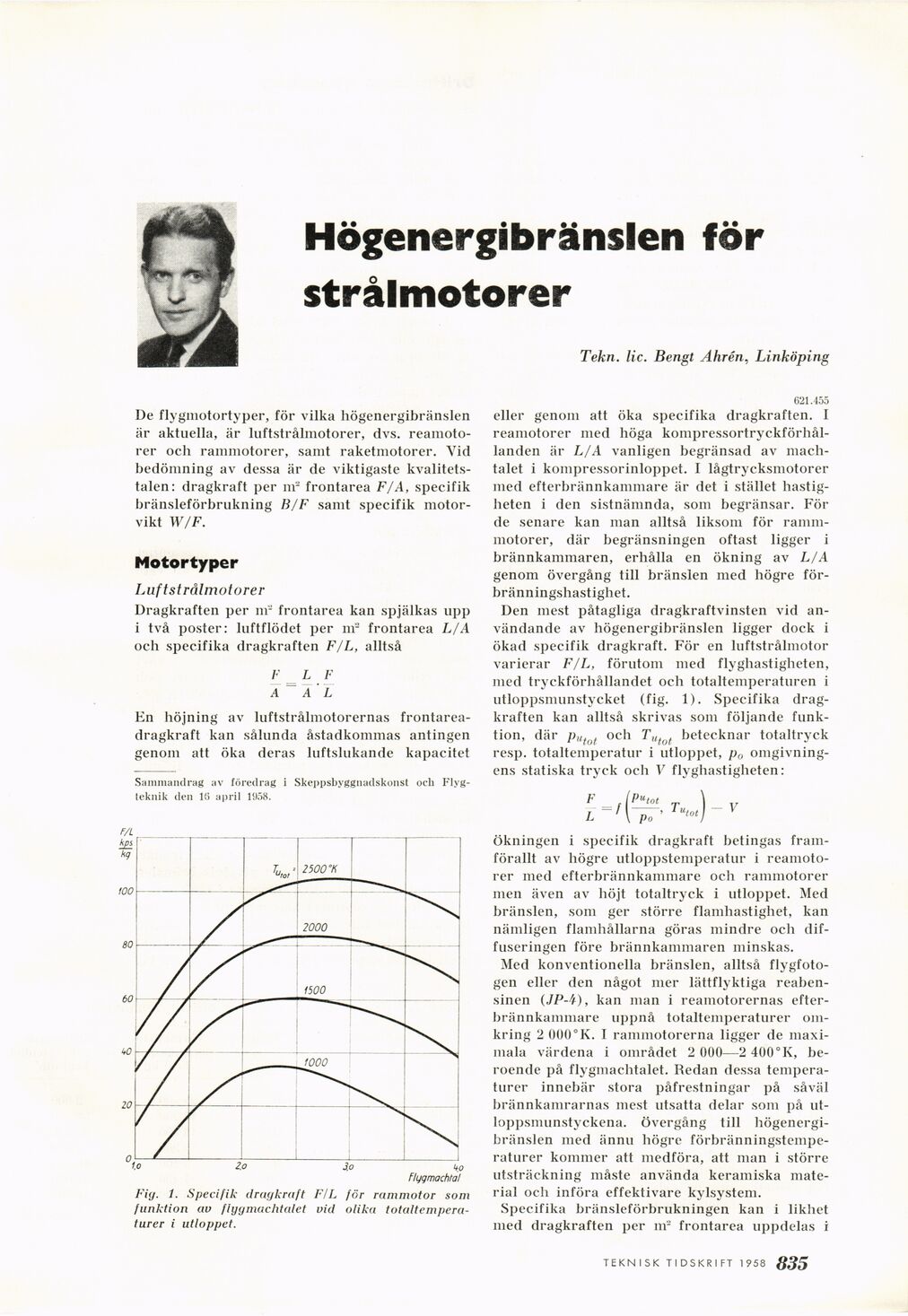

Högenergibränslen för
strålmotorer
Tekn. lic. Bengt Åhrén, Linköping
De flygmotortyper, för vilka högenergibränslen
är aktuella, är luftstrålmotorer, dvs.
reamoto-rer och rammotorer, samt raketmotorer. Vid
bedömning av dessa är de viktigaste
kvalitetstalen: dragkraft per nr frontarea F/A, specifik
bränsleförbrukning B/F samt specifik
motorvikt W/F.
Motortyper
Luftstrålmotorer
Dragkraften per nr frontarea kan spjälkas upp
i två poster: luftflödet per nr frontarea L/A
och specifika dragkraften F/L, alltså
L F
AL
En höjning av luftstrålmotorernas
frontarea-dragkraft kan sålunda åstadkommas antingen
genom att öka deras luftslukande kapacitet
Sammandrag av föredrag i Skeppsbyggnadskonst och
Flygteknik den 16 april 1958.
621.455
eller genom att öka specifika dragkraften. I
reamotorer med höga
kompressortryckförhål-landen är L/A vanligen begränsad av
mach-talet i kompressorinloppet. I lågtrycksmotorer
med efterbrännkammare är det i stället
hastigheten i den sistnämnda, som begränsar. För
de senare kan man alltså liksom för
ramm-motorer, där begränsningen oftast ligger i
brännkammaren, erhålla en ökning av L/A
genom övergång till bränslen med högre
förbränningshastighet.
Den mest påtagliga dragkraftvinsten vid
användande av högenergibränslen ligger dock i
ökad specifik dragkraft. För en luftstrålmotor
varierar F/L, förutom med flyghastigheten,
med tryckförhållandet och totaltemperaturen i
utloppsmunstycket (fig. 1). Specifika
dragkraften kan alltså skrivas som följande
funktion, där Putot och TU‡o{ betecknar totaltryck
resp. totaltemperatur i utloppet, p0
omgivningens statiska tryck och V flyghastigheten:
Ökningen i specifik dragkraft betingas
framförallt av högre utloppstemperatur i
reamotorer med efterbrännkammare och rammotorer
men även av höjt totaltryck i utloppet. Med
bränslen, som ger större flamhastighet, kan
nämligen flamhållarna göras mindre och
diffuseringen före brännkammaren minskas.
Med konventionella bränslen, alltså
flygfotogen eller den något mer lättflyktiga
reabensinen (JP-4), kan man i reamotorernas
efterbrännkammare uppnå totaltemperaturer
omkring 2 000°K. I rammotorerna ligger de
maximala värdena i området 2 000—2 400°K,
beroende på flygmachtalet. Redan dessa
temperaturer innebär stora påfrestningar på såväl
brännkamrarnas mest utsatta delar som på
utloppsmunstyckena. Övergång till
högenergibränslen med ännu högre
förbränningstemperaturer kommer att medföra, att man i större
utsträckning måste använda keramiska
material och införa effektivare kylsystem.
Specifika bränsleförbrukningen kan i likhet
med dragkraften per nr frontarea uppdelas i
Fig. 1. Specifik dragkraft FIL för rammotor som
funktion av flygmachtalet vid olika
totaltemperaturer i utloppet.
TEKNISK TIDSKRIFT 1 958 261
