re pråmar. Två små pråmar tillsammans lastar 50 t.
South Eastern Division av kommissionen driver en
flotta av 200 båtar huvudsakligen mellan London
och Midlands. En resa mellan London och
Birmingham tar fyra och en halv dag; ett par pråmar
transporterar 2 000 t/år. Lasten består huvudsakligast av
metall, timmer, vete, pappersmassa, livsmedel och
kol. Det är svårt att finna folk, som är villiga att
arbeta i kanaltrafiken. Idealet anses vara en man
med hustru, som tillsammans följer ett par båtar
(Times Beview of Industry maj 1958 s. 48). G Lbg
TV-länklinjen Stockholm — Göteborg — Malmö
Den svenska televisionen ligger i dag två och ett
halvt år före det en gång fastställda
utvecklingsprogrammet; i september 1958 har den 165 000
licens-betalare i stället för de av två utredningar
förebådade 40 000. Televerket bygger ut sändarnätet med
rekordfart; man beställer antennmaster per
löpkilometer och lyckades redan till VM i fotboll
färdigställa radiolänkförbindelsen Stockholm—Göteborg
—Malmö—eurovisionsnätet, enligt generaldirektör
Håkan Sterky den svåraste arbetsuppgift
Telestyrelsen har ställts inför.
Den halvpermanenta radiolänklinje, som i maj
1958 gav svensk television förbindelse med
euro-visionen, hade beställts endast ett år tidigare; efter
tre månaders provdrift invigdes den i Göteborg den
3 september 1958 av kommunikationsminister Gösta
Skoglund. Att länklinjen har utförts halvpermanent
innebär att radioutrustningen är av sådant slag att
den kan användas i en framtida permanent
anläggning, medan stationsbyggnader och master är
provisoriska. Radioutrustningen har levererats av
Svenska Siemens AB.
Radiolänklinjen är nu utbyggd till att omfatta en
enkel, vändbar förbindelse, som senare skall
kompletteras så att ytterligare en kanal erhålles. Denna
skall kunna användas antingen som reserv för den
första kanalen eller för att göra det möjligt att
ytterligare sända ett program i samma eller motsatt
riktning. Det senare alternativet är tänkt att
användas antingen för uppsamling av
programkomponenter som produceras på annan ort än den där
huvuddelen av programmet färdigställs, eller för
transitering av program mellan t.ex. Danmark och
Finland. Huvuddelen av utrustningen skall även
kunna användas för överföring av 600
telefonkanaler i stället för en televisionskanal.
Länkförbindelsen medger inmatning och
avtappning av program i Stockholm, Göteborg och Malmö,
avtappning av program i Norrköping m.fl. platser
samt anknytning i Malmö till eurovisionsnätet via
det danska TV-nätet. Från Malmö kan samtidigt två
program överföras, ett till Danmark och ett till
Göteborg—Stockholm. Televisionsprogrammets ljud
överförs per kabel via överdragsstationerna längs
radiolänklinjen med avgreningar till TV-stationerna.
Vid rekognosceringen av linjens sträckning
användes helikopter. Med hjälp av de på basis av
rekognosceringen uppritade terrängprofilerna fastställdes
exakta stationsplaceringar, antennhöjder m.m. De
sistnämnda varierar från plats till plats mellan 20
och 65 m; medelhöjden är 35 m. Hela sträckan
Stockholm—Malmö har 17 länkstationer med ett
medelavstånd på 42 km. Det längsta hoppet är 65 km.
Antennmasterna på mellanstationerna utgörs av
stagade fackverksmaster med triangulärt tvärsnitt
och 1 m sida. Masterna har beräknas så, att de vid
en vindhastighet av 25 m/s med antennerna
placerade på ogynnsammaste sätt på höjden 50 m får
en största vridning på denna höjd av ± 0,6°.

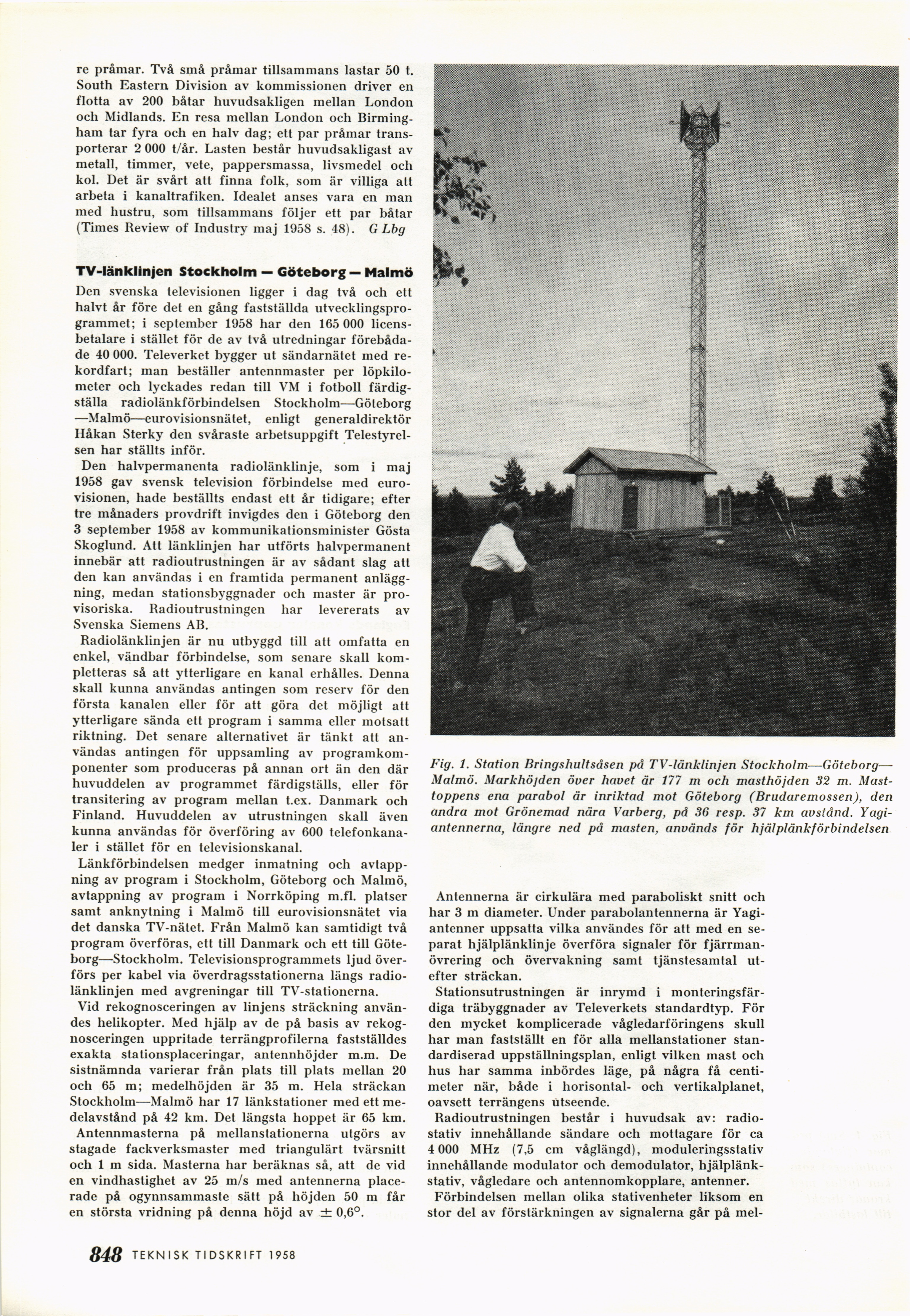

Fig. 1. Station Bringshultsdsen på TV-länklinjen
Stockholm—Göteborg-Malmö. Markhöjden över havet är 177 m och masthöjden 32 m.
Masttoppens ena parabol är inriktad mot Göteborg (Brudaremossen), den
andra mot Grönemad nära Varberg, på 36 resp. 37 km avstånd.
Yagi-antennerna, längre ned på masten, används för hjälplänkförbindelsen
Antennerna är cirkulära med paraboliskt snitt och
har 3 m diameter. Under parabolantennerna är
Yagi-antenner uppsatta vilka användes för att med en
separat hjälplänklinje överföra signaler för
fjärrmanövrering och övervakning samt tjänstesamtal
utefter sträckan.
Stationsutrustningen är inrymd i
monteringsfärdiga träbyggnader av Televerkets standardtyp. För
den mycket komplicerade vågledarföringens skull
har man fastställt en för alla mellanstationer
standardiserad uppställningsplan, enligt vilken mast och
hus har samma inbördes läge, på några få
centimeter när, både i horisontal- och vertikalplanet,
oavsett terrängens utseende.
Radioutrustningen består i huvudsak av:
radiostativ innehållande sändare och mottagare för ca
4 000 MHz (7,5 cm våglängd), moduleringsstativ
innehållande modulator och demodulator,
hjälplänk-stativ, vågledare och antennomkopplare, antenner.
Förbindelsen mellan olika stativenheter liksom en
stor del av förstärkningen av signalerna går på mel-
