likheten är att utsätta gasen för svängningar av
lämplig frekvens. Därvid erhålles olika
amplituder för olika kornstorlekar och resultatet blir
vid större stoftkoncentrationer en viss
agglo-mereringseffekt. Vid denna typ av
agglomerering spelar även andra förlopp in. I stort sett
har ej ställda förhoppningar på metoden
infriats, varför den ej närmare behandlas.
Olika apparater och deras
användningsom råden
Hur de olika krafterna utnyttjas i de vanligaste
stoftavskiljningsapparaterna visas i tabell 1,
där även den undre praktiska gränsen för
kornstorleken för ernående av acceptabel
avskiljning anges. Det ligger i sakens natur, att grän-

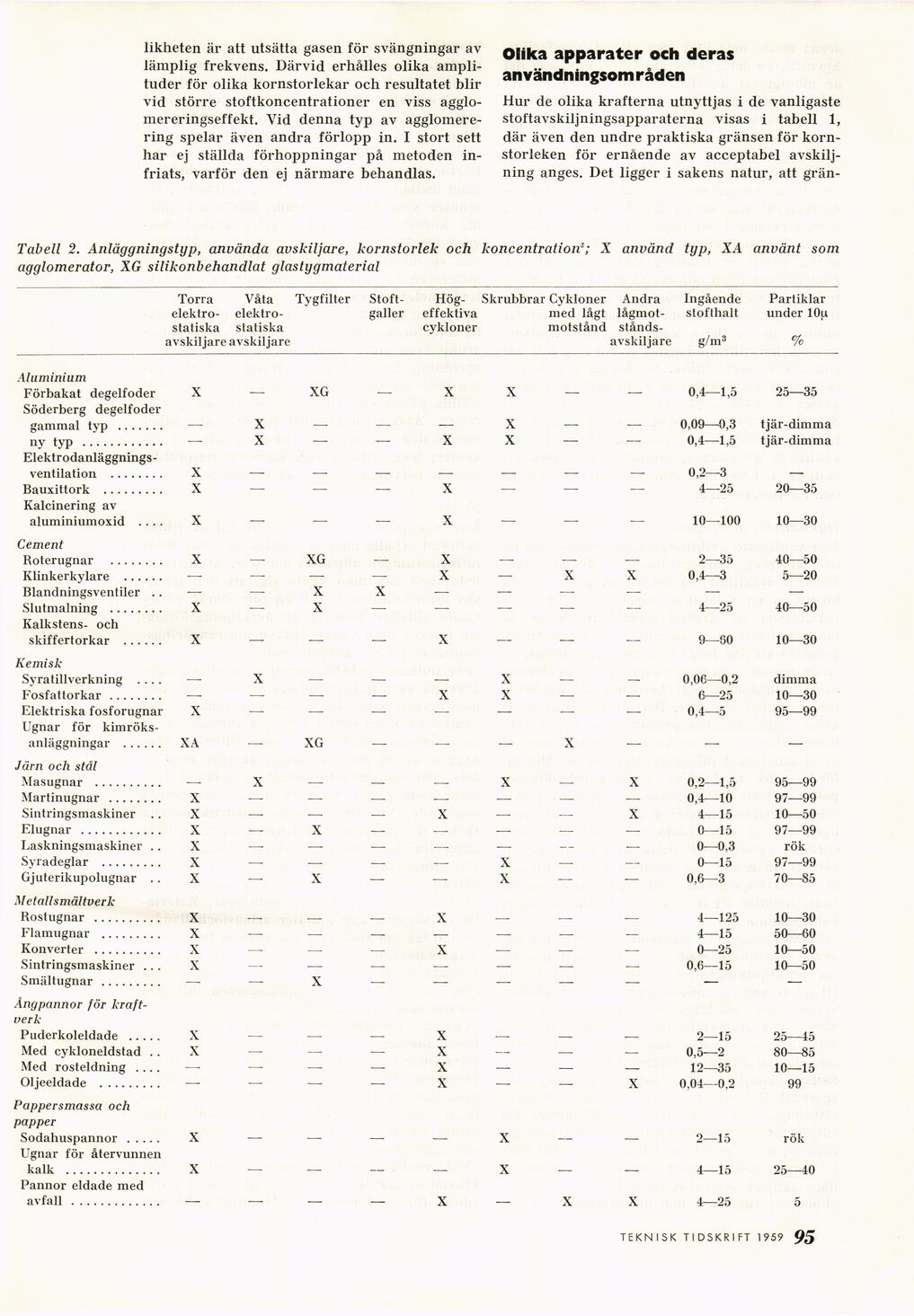

Tabell 2. Anläggningstyp, använda avskiljare, kornstorlek och koncentration3; X använd typ, XA använt som
agglomerator, XG silikonhehandlat glastygmaterial
Torra Våta Tygfilter Stoft- Hög- Skrubbrar Cykloner Andra Ingående Partiklar
elektro- elektro- galler effektiva med lågt lågmot- stofthalt under lOu
statiska statiska cykloner motstånd stånds-
avskiljare avskiljare avskiljare g/m3 %
Aluminium
Förbakat degelfoder X — XG — X X — — 0,4—1,5 25—35
Söderberg degelfoder
gammal typ ..............— X — — — X — — 0,09—0,3 tjär-dimma
ny typ ........................— X — — X X — — 0,4—1,5 tjär-dimma
Elektrodanläggnings-
ventilation ................X - - — — — — — -— 0,2—3 —
Bauxittork ..................X — — — X — — — 4—25 20—35
Kalcinering av
aluminiumoxid ....X — — — X — — — 10—100 10—30
Cement
Roterugnar ................X — XG — X — — — 2—35 40—50
Klinker kylare ............— — — — X — X X 0,4—3 5—20
Blandningsventiler .. — —-X X — — — — — —
Slutmålning ................X — X — — — — — 4—25 40—50
Kalkstens- och
skiffertorkar ............X — — — X — — — 9—80 10—30
Kemisk
Syratillverkning ________— X — — — X — — 0,06—0,2 dimma
Fosf åttor kar................— — — — X X — — 6—25 10—30
Elektriska fosforugnar X — — — — — — — 0,4—5 95—99
Ugnar för kimröks-
anläggningar ............XA — XG — — — X — — —
Järn och stål
Masugnar ....................— X — — — X — X 0,2—1,5 95—99
Martinugnar ................X — — — — — — — 0,4—10 97—99
Sintringsmaskiner ..X — — — X — — X 4—15 10—50
Elugnar ........................X — X — — — — — 0—15 97—99
Laskningsmaskiner ..X —- — — — — — — 0—0,3 rök
Syradeglar ..................X — — — — X — — 0—15 97—99
Gjuterikupolugnar ..X — X — -— X —■ — 0,6—3 70—85
Metallsmältverk
Rostugnar ....................X — — — X — — — 4—125 10—30
Flamugnar ..................X — — — — — — — 4—15 50—60
Konverter ....................X — — — X — — — 0—25 10—50
Sintringsmaskiner ...X —- — — — — — — 0,6—15 10—50
Smältugnar ..................— — X — — — — — — —
Ångpannor för
kraftverk
Puderkoleldade ..........X — — — X — — — 2—15 25—45
Med cykloneldstad ..X __ _ x — — — 0,5—2 80—85
Med rosteldning ________— — — — X — — — 12—35 10—15
Oljeeldade ..................— — — — X — — X 0,04—0,2 99
Pappersmassa och
papper
Sodahuspannor..........X — — — — X — — 2—15 rök
Ugnar för återvunnen
kalk ............................X — — — — X — — 4—15 25—40
Pannor eldade med
avfall ..........................— — — — X — X X 4—25 5
TEKNISK TIDSKRIFT 1959 <51
