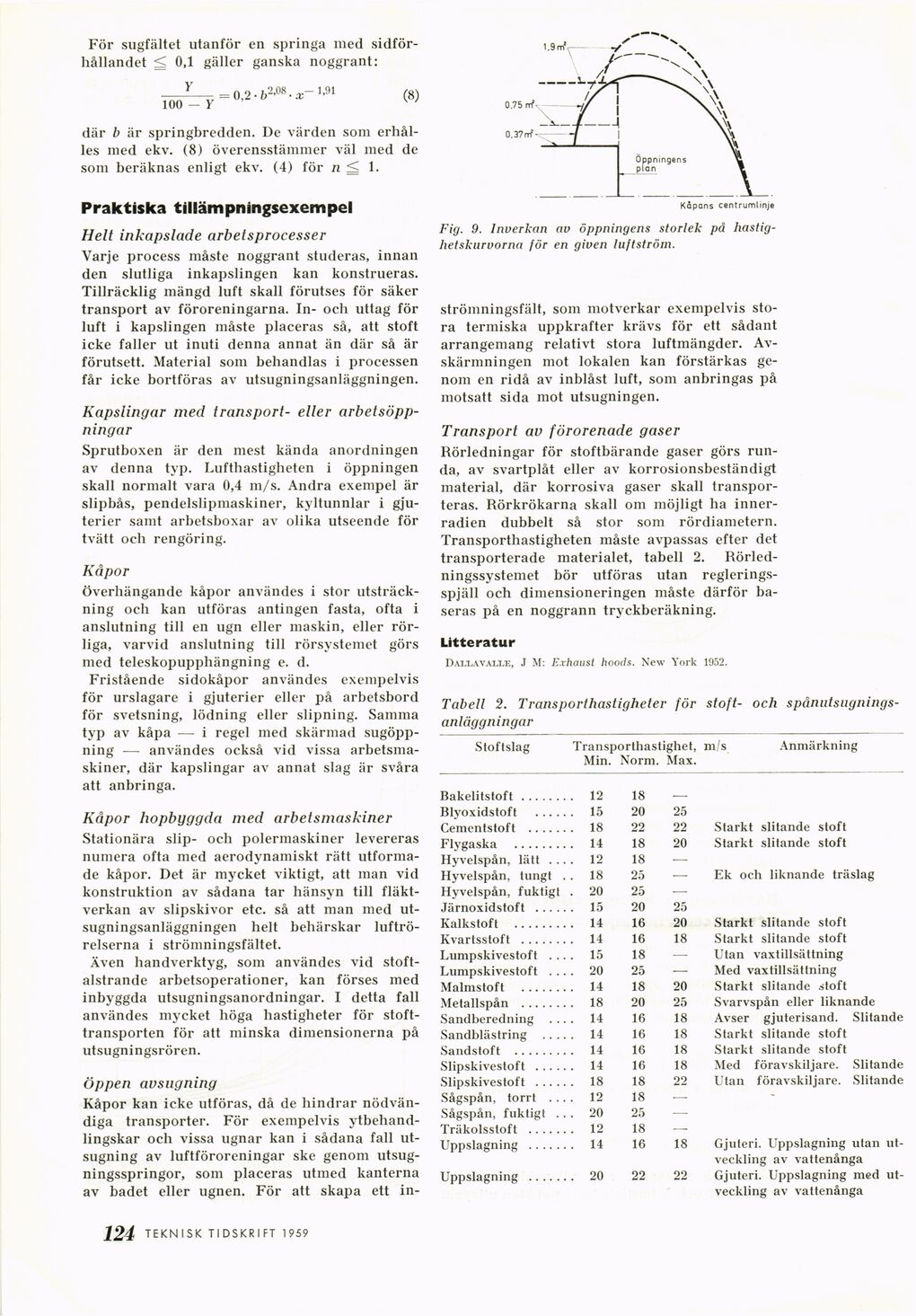

För sugfältet utanför en springa med
sidför-hållandet < 0,1 gäller ganska noggrant:
Y
loo — y
0,2 .bw.x-w
(8)
där b är springbredden. De värden som
erhålles med ekv. (8) överensstämmer väl med de
som beräknas enligt ekv. (4) för n < 1.
Praktiska tillämpningsexempel
Helt inkapslade arbetsprocesser
Varje process måste noggrant studeras, innan
den slutliga inkapslingen kan konstrueras.
Tillräcklig mängd luft skall förutses för säker
transport av föroreningarna. In- och uttag för
luft i kapslingen måste placeras så, att stoft
icke faller ut inuti denna annat än där så är
förutsett. Material som behandlas i processen
får icke bortföras av utsugningsanläggningen.
Kapslingar mecl transport- eller
arbetsöpp-n ing ar
Sprutboxen är den mest kända anordningen
av denna typ. Lufthastigheten i öppningen
skall normalt vara 0,4 m/s. Andra exempel är
slipbås, pendelslipmaskiner, kyltunnlar i
gjuterier samt arbetsboxar av olika utseende för
tvätt och rengöring.
Kåpor
Överhängande kåpor användes i stor
utsträckning och kan utföras antingen fasta, ofta i
anslutning till en ugn eller maskin, eller
rörliga, varvid anslutning till rörsystemet görs
med teleskopupphängning e. d.
Fristående sidokåpor användes exempelvis
för urslagare i gjuterier eller på arbetsbord
för svetsning, lödning eller slipning. Samma
typ av kåpa — i regel med skärmad
sugöpp-ning — användes också vid vissa
arbetsmaskiner, där kapslingar av annat slag är svåra
att anbringa.
Kåpor hopbyggda med arbetsmaskiner
Stationära slip- och polermaskiner levereras
numera ofta med aerodynamiskt rätt
utformade kåpor. Det är mycket viktigt, att man vid
konstruktion av sådana tar hänsyn till
fläktverkan av slipskivor etc. så att man med
utsugningsanläggningen helt behärskar
luftrö-relserna i strömningsfältet.
Även handverktyg, som användes vid
stoft-alstrande arbetsoperationer, kan förses med
inbyggda utsugningsanordningar. I detta fall
användes mycket höga hastigheter för
stofttransporten för att minska dimensionerna på
utsugningsrören.
Öppen avsugning
Kåpor kan icke utföras, då de hindrar
nödvändiga transporter. För exempelvis
ytbehandlingskar och vissa ugnar kan i sådana fall
utsugning av luftföroreningar ske genom
utsugningsspringor, som placeras utmed kanterna
av badet eller ugnen. För att skapa ett in-
Kàpans centrumlinje
Fig. 9. Inverkan av öppningens storlek på
hastig-hetskurvorna för en given luftström.
strömningsfält, som motverkar exempelvis
stora termiska uppkrafter krävs för ett sådant
arrangemang relativt stora luftmängder.
Avskärmningen mot lokalen kan förstärkas
genom en ridå av inblåst luft, som anbringas på
motsatt sida mot utsugningen.
Transport av förorenade gaser
Rörledningar för stoftbärande gaser görs
runda, av svartplåt eller av korrosionsbeständigt
material, där korrosiva gaser skall
transporteras. Rörkrökarna skall om möjligt ha
inner-radien dubbelt så stor som rördiametern.
Transporthastigheten måste avpassas efter det
transporterade materialet, tabell 2.
Rörledningssystemet bör utföras utan
reglerings-spjäll och dimensioneringen måste därför
baseras på en noggrann tryckberäkning.
Litteratur
Datlavaixe, J M: Exhaust hoods. New York 1952.
Tabell 2. Transporthastigheter för stoft- och
spåniitsugnings-anläggningar
Stoftslag
Transporthastighet, m/s
Min. Norm. Max.
Anmärkning
Bakelitstoft........ 12 18 —
Blyoxidstoft ...... 15 20 25
Cementstoft ....... 18 22 22 Starkt slitande stoft
Flygaska ......... 14 18 20 Starkt slitande stoft
Hyvelspån, lätt 12 18 —
Hyvelspån, tungt . . 18 25 — Ek och liknande träslag
Hyvelspån, fuktigt . 20 25 —
Järnoxidstoft ...... 15 20 25
Kalkstoft ......... 14 16 20 Starkt slitande stoft
Kvartsstoft ........ 14 16 18 Starkt slitande stoft
Lumpskivestoft 15 18 — Utan vaxtillsättning
Lumpskivestoft 20 25 — Med vaxtillsättning
Malmstoft ........ 14 18 20 Starkt slitande atoft
Metallspån ........ 18 20 25 Svarvspån eller liknande
Sandberedning 14 16 18 Avser gjuterisand. Slitande
Sandblästring ..... 14 16 18 Starkt slitande stoft
Sandstoft ......... 14 16 18 Starkt slitande stoft
Slipskivestoft ...... 14 16 18 Med föravskiljare. Slitande
Slipskivestoft ...... 18 18 22 Utan föravskiljare. Slitande
Sågspån, torrt 12 18 — -
Sågspån, fuktigt . . . 20 25 —
Träkolssloft ....... 12 18 —
Uppslagning ....... 14 16 18 Gjuteri. Uppslagning utan
utveckling av vattenånga
Uppslagning ....... 20 22 22 Gjuteri. Uppslagning med ut-
veckling av vattenånga
