Full resolution (JPEG) - On this page / på denna sida - 1959, H. 14 - Andras erfarenheter - Elektriska rakapparater i badrum, av RGn - Metalliska värmeelement för högtemperaturugnar, av SHl
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

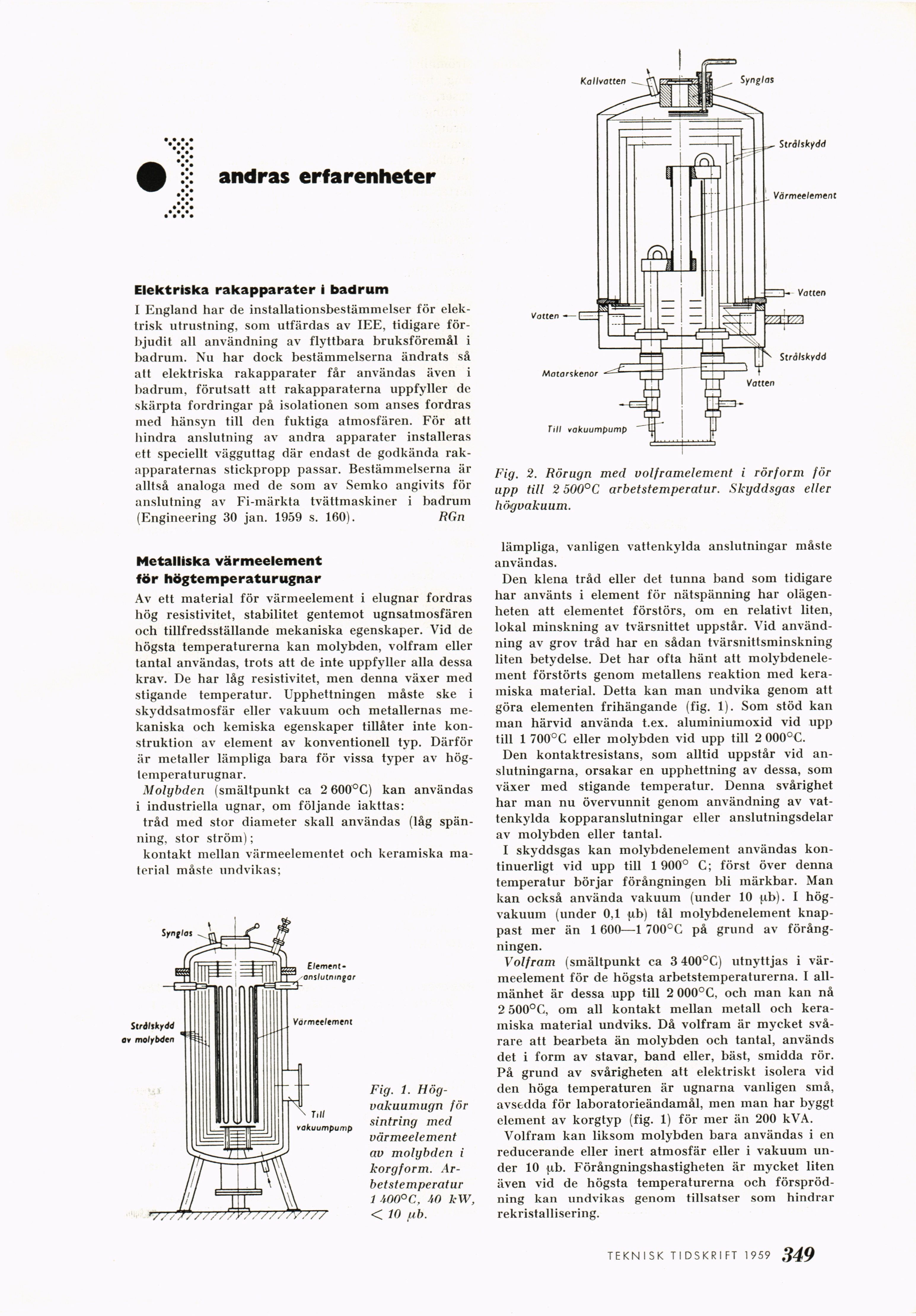

andras erfarenheter
Elektriska rakapparater i badrum
I England har de installationsbestämmelser för
elektrisk utrustning, som utfärdas av IEE, tidigare
förbjudit all användning av flyttbara bruksföremål i
badrum. Nu har dock bestämmelserna ändrats så
att elektriska rakapparater får användas även i
badrum, förutsatt att rakapparaterna uppfyller de
skärpta fordringar på isolationen som anses fordras
med hänsyn till den fuktiga atmosfären. För att
hindra anslutning av andra apparater installeras
ett speciellt vägguttag där endast de godkända
rakapparaternas stickpropp passar. Bestämmelserna är
alltså analoga xned de som av Semko angivits för
anslutning av Fi-märkta tvättmaskiner i badrum
(Engineering 30 jan. 1959 s. 160). RGn
Metalliska värmeelement
för högtemperaturugnar
Av ett material för värmeelement i elugnar fordras
hög resistivitet, stabilitet gentemot ugnsatmosfären
och tillfredsställande mekaniska egenskaper. Vid de
högsta temperaturerna kan molybden, volfram eller
tantal användas, trots att de inte uppfyller alla dessa
krav. De har låg resistivitet, men denna växer med
stigande temperatur. Upphettningen måste ske i
skyddsatmosfär eller vakuum och metallernas
mekaniska och kemiska egenskaper tillåter inte
konstruktion av element av konventionell typ. Därför
är metaller lämpliga bara för vissa typer av
högtemperaturugnar.
Molybden (smältpunkt ca 2600°C) kan användas
i industriella ugnar, om följande iakttas:
tråd med stor diameter skall användas (låg
spänning, stor ström);
kontakt mellan värmeelementet och keramiska
material måste undvikas;
Fig. 1.
Hög-vakuumugn för
sintring med
värmeelement
av molybden i
korgform.
Arbetstemperatur
1 400°C, 40 kW,
< 10 ub.
Fig. 2. Rörugn med volframelement i rörform för
upp till 2 500°C arbetstemperatur. Skyddsgas eller
högvakuum.
lämpliga, vanligen vattenkylda anslutningar måste
användas.
Den klena tråd eller det tunna band som tidigare
har använts i element för nätspänning har
olägenheten att elementet förstörs, om en relativt liten,
lokal minskning av tvärsnittet uppstår. Vid
användning av grov tråd har en sådan tvärsnittsminskning
liten betydelse. Det har ofta hänt att
molybdenele-ment förstörts genom metallens reaktion med
keramiska material. Detta kan man undvika genom att
göra elementen frihängande (fig. 1). Som stöd kan
man härvid använda t.ex. aluminiumoxid vid upp
till 1 700°C eller molybden vid upp till 2 000°C.
Den kontaktresistans, som alltid uppstår vid
anslutningarna, orsakar en upphettning av dessa, som
växer med stigande temperatur. Denna svårighet
har man nu övervunnit genom användning av
vattenkylda kopparanslutningar eller anslutningsdelar
av molybden eller tantal.
I skyddsgas kan molybdenelement användas
kontinuerligt vid upp till 1 900° C; först över denna
temperatur börjar förångningen bli märkbar. Man
kan också använda vakuum (under 10 ^b). I
högvakuum (under 0,1 jib) tål molybdenelement
knappast mer än 1 600—1 700°C på grund av
förångningen.
Volfram (smältpunkt ca 3 400°C) utnyttjas i
värmeelement för de högsta arbetstemperaturerna. I
allmänhet är dessa upp till 2 000°C, och man kan nå
2 500°C, om all kontakt mellan metall och
keramiska material undviks. Då volfram är mycket
svårare att bearbeta än molybden och tantal, används
det i form av stavar, band eller, bäst, smidda rör.
På grund av svårigheten att elektriskt isolera vid
den höga temperaturen är ugnarna vanligen små,
avsedda för laboratorieändamål, men man har byggt
element av korgtyp (fig. 1) för mer än 200 kVA.
Volfram kan liksom molybden bara användas i en
reducerande eller inert atmosfär eller i vakuum
under 10 fib. Förångningshastigheten är mycket liten
även vid de högsta temperaturerna och
förspröd-ning kan undvikas genom tillsatser som hindrar
rekristallisering.
TEKNISK TIDSKRIFT 1959 349
<< prev. page << föreg. sida << >> nästa sida >> next page >>
