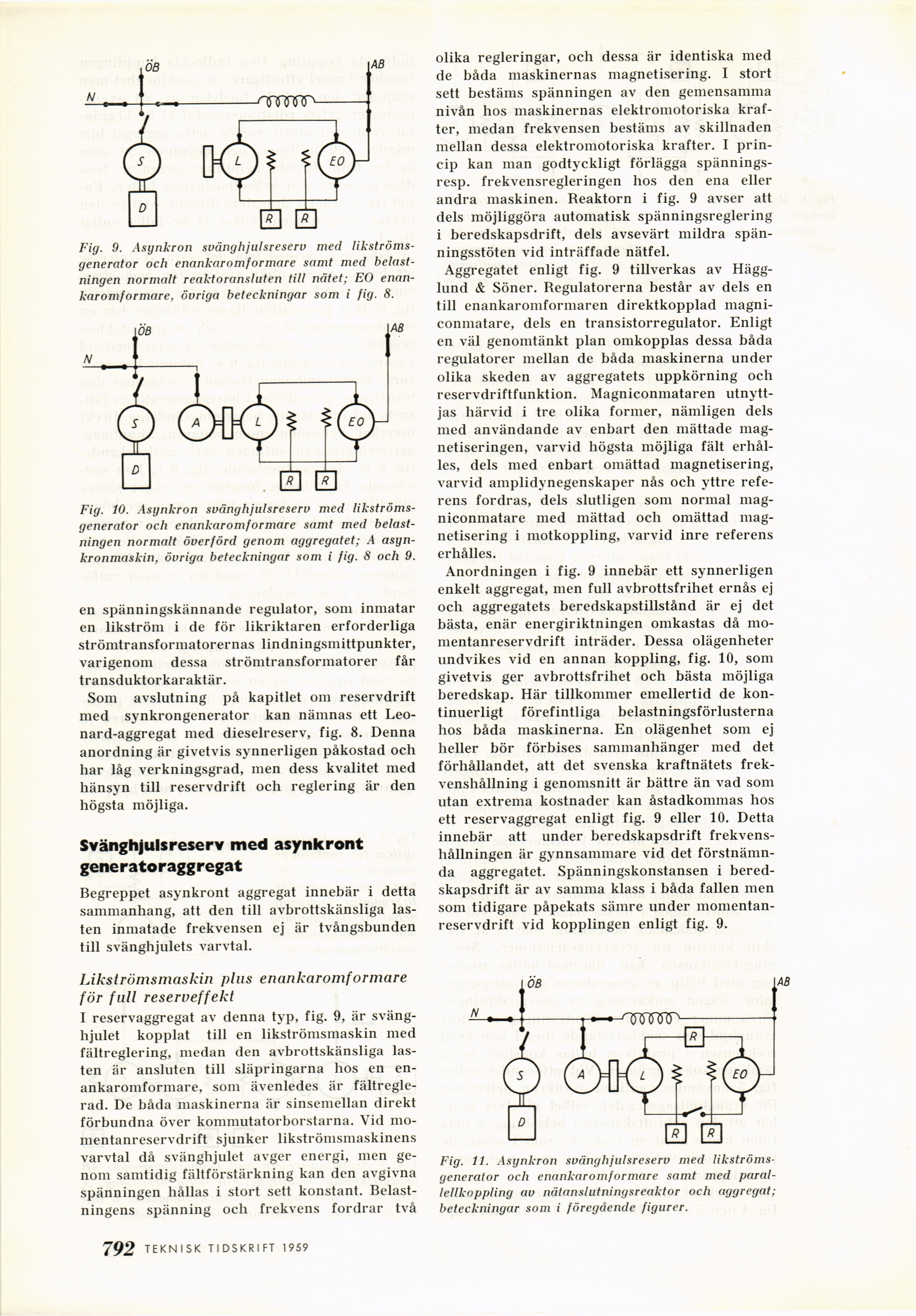

Fig. 9. Asynkron svänghjulsreserv med
likströms-generator och enankaromformare samt med
belastningen normalt reaktoransluten till nätet; EO
enankaromformare, övriga beteckningar som i fig. 8.
Fig. 10. Asynkron svänghjulsreserv med
likströms-generator och enankaromformare samt med
belastningen normalt överförd genom aggregatet; A
asynkronmaskin, övriga beteckningar som i fig. 8 och 9.
en spänningskännande regulator, som inmatar
en likström i de för likriktaren erforderliga
strömtransformatorernas lindningsmittpunkter,
varigenom dessa strömtransformatorer får
transduktorkaraktär.
Som avslutning på kapitlet om reservdrift
med synkrongenerator kan nämnas ett
Leonard-aggregat med dieselreserv, fig. 8. Denna
anordning är givetvis synnerligen påkostad och
har låg verkningsgrad, men dess kvalitet med
hänsyn till reservdrift och reglering är den
högsta möjliga.
Svänghjulsreserv med asynkront
generatoraggregat
Begreppet asynkront aggregat innebär i detta
sammanhang, att den till avbrottskänsliga
lasten inmatade frekvensen ej är tvångsbunden
till svänghjulets varvtal.
Likströmsmaskin pius enankaromformare
för full reserveffekt
I reservaggregat av denna typ, fig. 9, är
svänghjulet kopplat till en likströmsmaskin med
fältreglering, medan den avbrottskänsliga
lasten är ansluten till släpringarna hos en
enankaromformare, som ävenledes är
fältregle-rad. De båda maskinerna är sinsemellan direkt
förbundna över kommutatorborstarna. Vid
mo-mentanreservdrift sjunker likströmsmaskinens
varvtal då svänghjulet avger energi, men
genom samtidig fältförstärkning kan den avgivna
spänningen hållas i stort sett konstant.
Belastningens spänning och frekvens fordrar två
olika regleringar, och dessa är identiska med
de båda maskinernas magnetisering. I stort
sett bestäms spänningen av den gemensamma
nivån hos maskinernas elektromotoriska
krafter, medan frekvensen bestäms av skillnaden
mellan dessa elektromotoriska krafter. I
princip kan man godtyckligt förlägga
spännings-resp. frekvensregleringen hos den ena eller
andra maskinen. Reaktorn i fig. 9 avser att
dels möjliggöra automatisk spänningsreglering
i beredskapsdrift, dels avsevärt mildra
spänningsstöten vid inträffade nätfel.
Aggregatet enligt fig. 9 tillverkas av
Hägglund & Söner. Begulatorerna består av dels en
till enankaromformaren direktkopplad
magni-conmatare, dels en transistorregulator. Enligt
en väl genomtänkt plan omkopplas dessa båda
regulatorer mellan de båda maskinerna under
olika skeden av aggregatets uppkörning och
reservdriftfunktion. Magniconmataren
utnyttjas härvid i tre olika former, nämligen dels
med användande av enbart den mättade
magnetiseringen, varvid högsta möjliga fält
erhålles, dels med enbart omättad magnetisering,
varvid amplidynegenskaper nås och yttre
referens fordras, dels slutligen som normal
mag-niconmatare med mättad ocli omättad
magnetisering i motkoppling, varvid inre referens
erhålles.
Anordningen i fig. 9 innebär ett synnerligen
enkelt aggregat, men full avbrottsfrihet ernås ej
och aggregatets beredskapstillstånd är ej det
bästa, enär energiriktningen omkastas då
mo-mentanreservdrift inträder. Dessa olägenheter
undvikes vid en annan koppling, fig. 10, som
givetvis ger avbrottsfrihet och bästa möjliga
beredskap. Här tillkommer emellertid de
kontinuerligt förefintliga belastningsförlusterna
hos båda maskinerna. En olägenhet som ej
heller bör förbises sammanhänger med det
förhållandet, att det svenska kraftnätets
frekvenshållning i genomsnitt är bättre än vad som
utan extrema kostnader kan åstadkommas hos
ett reservaggregat enligt fig. 9 eller 10. Detta
innebär att under beredskapsdrift
frekvenshållningen är gynnsammare vid det
förstnämnda aggregatet. Spänningskonstansen i
beredskapsdrift är av samma klass i båda fallen men
som tidigare påpekats sämre under
momentan-reservdrift vid kopplingen enligt fig. 9.
Fig. 11. Asynkron svänghjulsreserv med
likströms-generator och enankaromformare samt med
parallellkoppling av nätanslutningsreaktor och aggregat;
beteckningar som i föregående figurer.
792 TEKNISK TIDSKRIFT 1959
