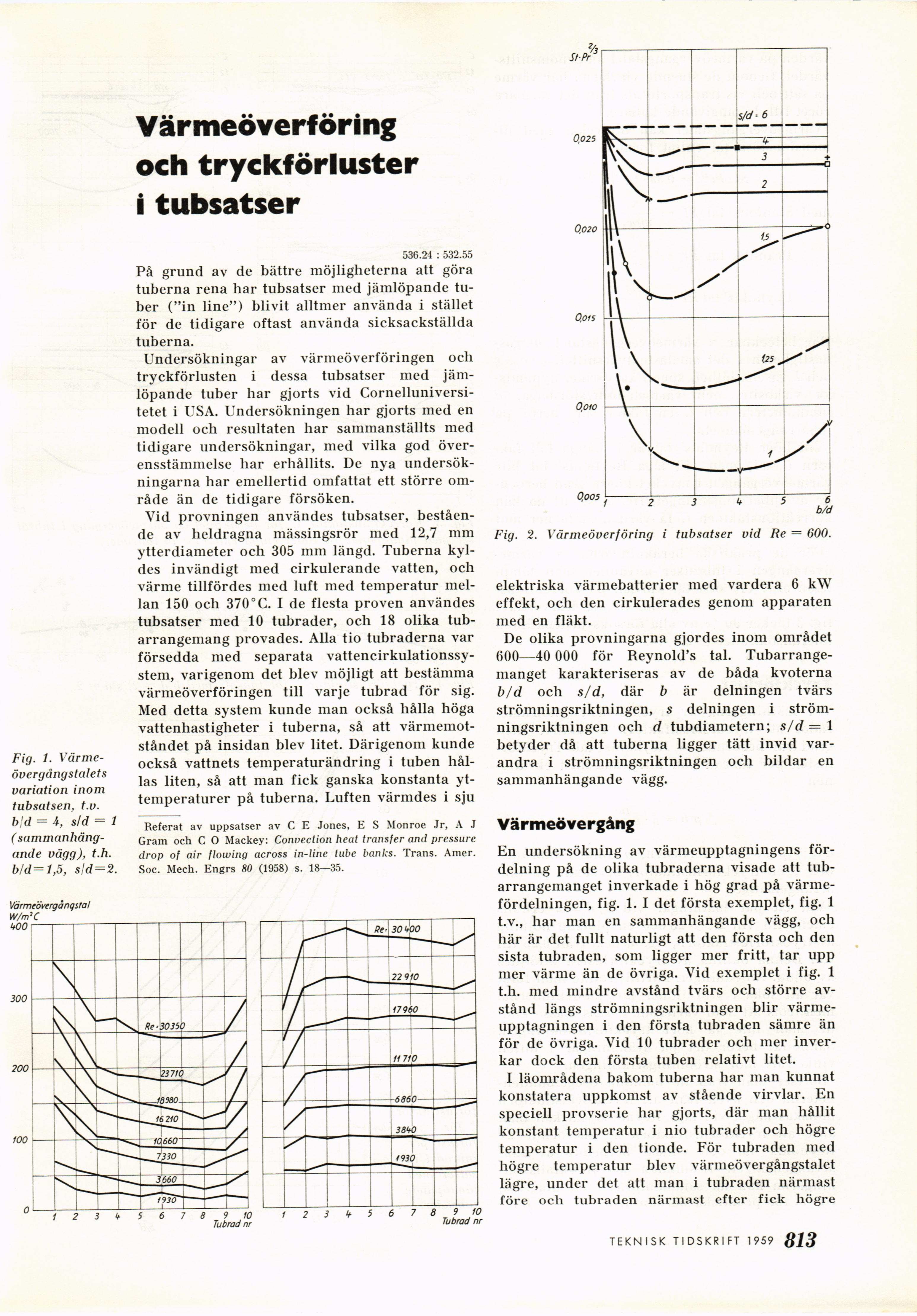

Värmeöverföring
och tryckförluster
i tubsatser
Fig. 2. Värmeöverföring i tub satser vid Re = 600.
elektriska värmebatterier med vardera 6 kW
effekt, och den cirkulerades genom apparaten
med en fläkt.
De olika provningarna gjordes inom området
600—40 000 för Reynolds tal.
Tubarrangemanget karakteriseras av de båda kvoterna
b/d och s/d, där b är delningen tvärs
strömningsriktningen, s delningen i
strömningsriktningen och d tubdiametern; s/d = 1
betyder då att tuberna ligger tätt invid
varandra i strömningsriktningen och bildar en
sammanhängande vägg.
Värmeövergång
En undersökning av värmeupptagningens
fördelning på de olika tubraderna visade att
tub-arrangemanget inverkade i hög grad på
värmefördelningen, fig. 1. I det första exemplet, fig. 1
t.v., har man en sammanhängande vägg, och
här är det fullt naturligt att den första och den
sista tubraden, som ligger mer fritt, tar upp
mer värme än de övriga. Vid exemplet i fig. 1
t.h. med mindre avstånd tvärs och större
avstånd längs strömningsriktningen blir
värmeupptagningen i den första tubraden sämre än
för de övriga. Vid 10 tubrader och mer
inverkar dock den första tuben relativt litet.
I läområdena bakom tuberna har man kunnat
konstatera uppkomst av stående virvlar. En
speciell provserie har gjorts, där man hållit
konstant temperatur i nio tubrader och högre
temperatur i den tionde. För tubraden med
högre temperatur blev värmeövergångstalet
lägre, under det att man i tubraden närmast
före och tubraden närmast efter fick högre
Fig. 1.
Värme-övergångstalets
variation inom
tubsatsen, t.v.
b Id = 4, s/d = 1
(
sammanhängande vägg), t.h.
b/d=l,5, sld = 2.
W/rrfL
536.24 : 532.55
På grund av de bättre möjligheterna att göra
tuberna rena har tubsatser med jämlöpande
tuber ("in line") blivit alltmer använda i stället
för de tidigare oftast använda sicksackställda
tuberna.
Undersökningar av värmeöverföringen och
tryckförlusten i dessa tubsatser med
jämlöpande tuber har gjorts vid
Cornelluniversi-tetet i USA. Undersökningen har gjorts med en
modell och resultaten har sammanställts med
tidigare undersökningar, med vilka god
överensstämmelse har erhållits. De nya
undersökningarna har emellertid omfattat ett större
område än de tidigare försöken.
Vid provningen användes tubsatser,
bestående av heldragna mässingsrör med 12,7 mm
ytterdiameter och 305 mm längd. Tuberna
kyldes invändigt med cirkulerande vatten, och
värme tillfördes med luft med temperatur
mellan 150 och 370° C. I de flesta proven användes
tubsatser med 10 tubrader, och 18 olika
tubarrangemang provades. Alla tio tubraderna var
försedda med separata
vattencirkulationssy-stem, varigenom det blev möjligt att bestämma
värmeöverföringen till varje tubrad för sig.
Med detta system kunde man också hålla höga
vattenhastigheter i tuberna, så att
värmemotståndet på insidan blev litet. Därigenom kunde
också vattnets temperaturändring i tuben
hållas liten, så att man fick ganska konstanta
yttemperaturer på tuberna. Luften värmdes i sju
Referat av uppsatser av C E Jones, E S Monroe Jr, A J
Gram och C O Mackey: Convection heat transfer and pressure
drop of air flowing across in-line tube banks. Träns. Amer.
Soc. Mech. Engrs 80 (1958) s. 18—35.
TEKNISK TIDSKRIFT 1959 7 813
