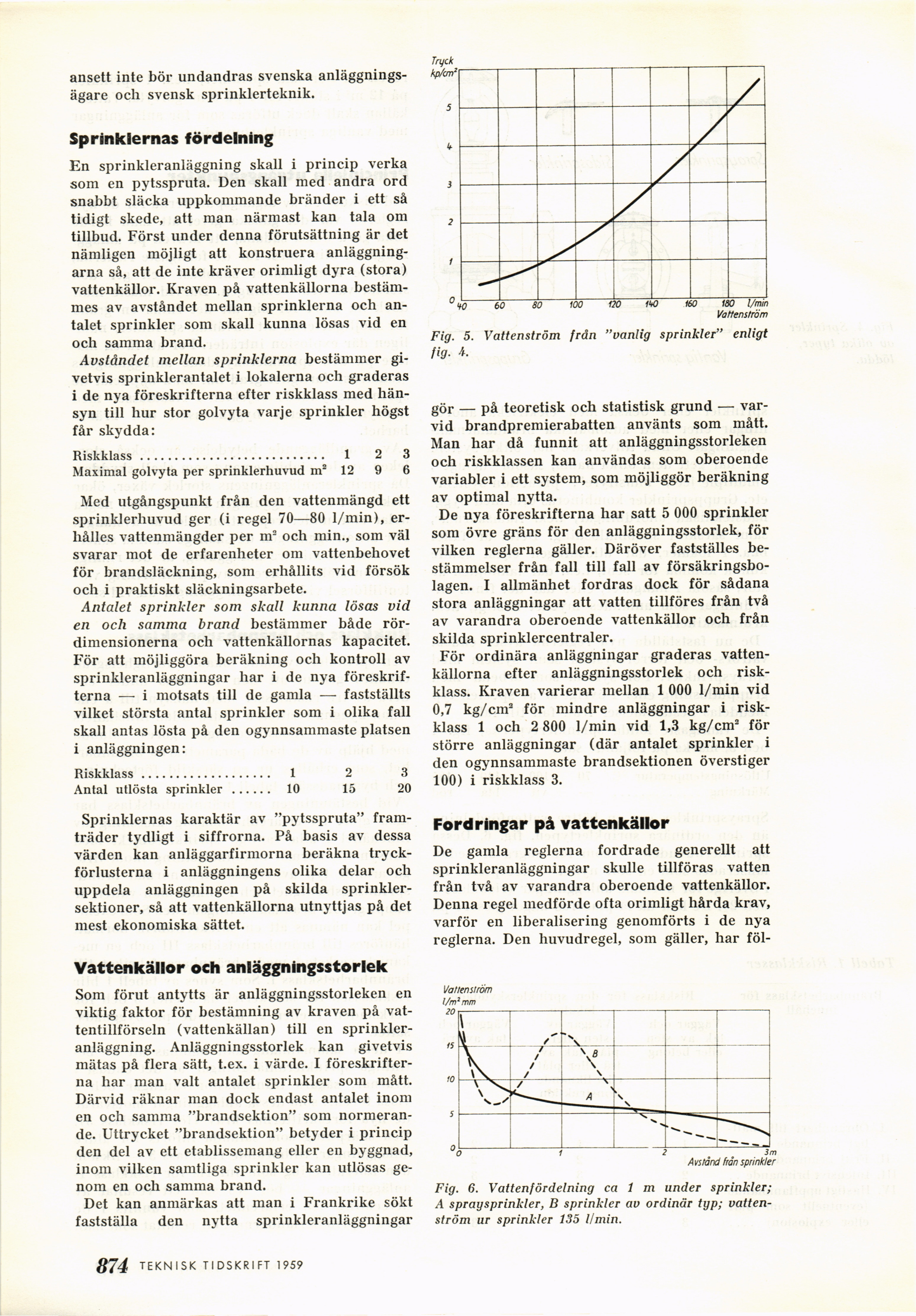

ansett inte bör undandras svenska
anläggningsägare och svensk sprinklerteknik.
Sprinklernas fördelning
En sprinkleranläggning skall i princip verka
som en pytsspruta. Den skall med andra ord
snabbt släcka uppkommande bränder i ett så
tidigt skede, att man närmast kan tala om
tillbud. Först under denna förutsättning är det
nämligen möjligt att konstruera
anläggningarna så, att de inte kräver orimligt dyra (stora)
vattenkällor. Kraven på vattenkällorna
bestämmes av avståndet mellan sprinklerna och
antalet sprinkler som skall kunna lösas vid en
och samma brand.
Avståndet mellan sprinklerna bestämmer
givetvis sprinklerantalet i lokalerna och graderas
i de nya föreskrifterna efter riskklass med
hänsyn till hur stor golvyta varje sprinkler högst
får skydda:
Riskklass ........................... 1 2 3
Maximal golvyta per sprinklerhuvud m2 12 9 6
Med utgångspunkt från den vattenmängd ett
sprinklerhuvud ger (i regel 70—80 1/min),
erhålles vattenmängder per nr och min., som väl
svarar mot de erfarenheter om vattenbehovet
för brandsläckning, som erhållits vid försök
och i praktiskt släckningsarbete.
Antalet sprinkler som skall kunna lösas vid
en och samma brand bestämmer både
rördimensionerna och vattenkällornas kapacitet.
För att möjliggöra beräkning och kontroll av
sprinkleranläggningar har i de nya
föreskrifterna — i motsats till de gamla — fastställts
vilket största antal sprinkler som i olika fall
skall antas lösta på den ogynnsammaste platsen
i anläggningen:
Riskklass................... 1 2 3
Antal utlösta sprinkler ...... 10 15 20
Sprinklernas karaktär av "pytsspruta"
framträder tydligt i siffrorna. På basis av dessa
värden kan anläggarfirmorna beräkna
tryckförlusterna i anläggningens olika delar och
uppdela anläggningen på skilda
sprinkler-sektioner, så att vattenkällorna utnyttjas på det
mest ekonomiska sättet.
Vattenkällor och anläggningsstorlek
Som förut antytts är anläggningsstorleken en
viktig faktor för bestämning av kraven på
vattentillförseln (vattenkällan) till en
sprinkleranläggning. Anläggningsstorlek kan givetvis
mätas på flera sätt, t.ex. i värde. I
föreskrifterna har man valt antalet sprinkler som mått.
Därvid räknar man dock endast antalet inom
en och samma "brandsektion" som
normerande. Uttrycket "brandsektion" betyder i princip
den del av ett etablissemang eller en byggnad,
inom vilken samtliga sprinkler kan utlösas
genom en och samma brand.
Det kan anmärkas att man i Frankrike sökt
fastställa den nytta sprinkleranläggningar
Fig. 5. Vattenström från "vanlig sprinkler" enligt
fig. 4.
gör — på teoretisk och statistisk grund —
varvid brandpremierabatten använts som mått.
Man har då funnit att anläggningsstorleken
och riskklassen kan användas som oberoende
variabler i ett system, som möjliggör beräkning
av optimal nytta.
De nya föreskrifterna har satt 5 000 sprinkler
som övre gräns för den anläggningsstorlek, för
vilken reglerna gäller. Däröver fastställes
bestämmelser från fall till fall av
försäkringsbolagen. I allmänhet fordras dock för sådana
stora anläggningar att vatten tillföres från två
av varandra oberoende vattenkällor och från
skilda sprinklercentraler.
För ordinära anläggningar graderas
vattenkällorna efter anläggningsstorlek och
riskklass. Kraven varierar mellan 1 000 1/min vid
0,7 kg/cm2 för mindre anläggningar i
riskklass 1 och 2 800 1/min vid 1,3 kg/cm2 för
större anläggningar (där antalet sprinkler i
den ogynnsammaste brandsektionen överstiger
100) i riskklass 3.
Fordringar på vattenkällor
De gamla reglerna fordrade generellt att
sprinkleranläggningar skulle tillföras vatten
från två av varandra oberoende vattenkällor.
Denna regel medförde ofta orimligt hårda krav,
varför en liberalisering genomförts i de nya
reglerna. Den huvudregel, soin gäller, har föl-
Fig. 6. Vattenfördelning ca 1 m under sprinkler;
A spray sprinkler, B sprinkler av ordinär typ;
vattenström ur sprinkler 135 l/min.
