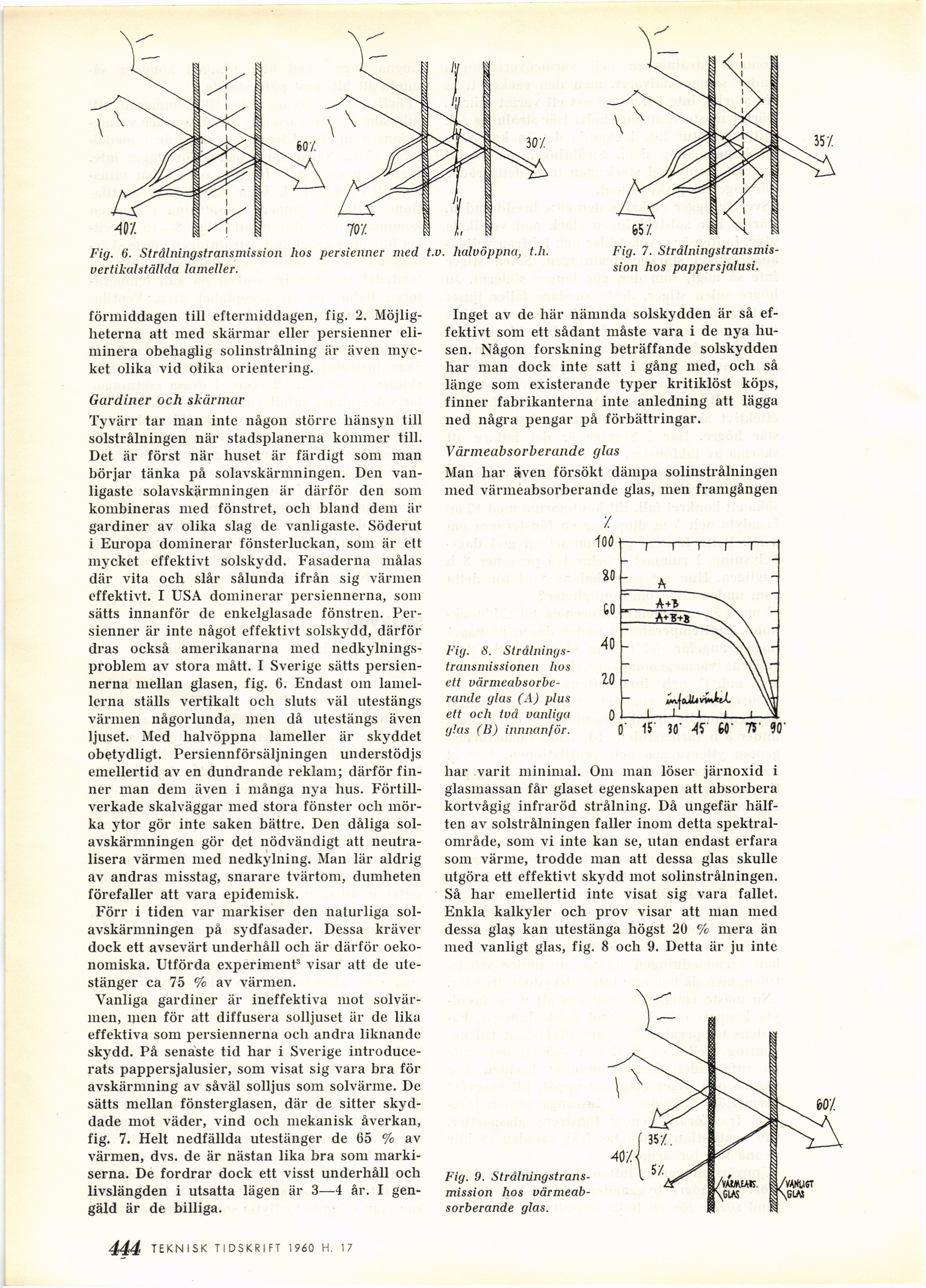

Fig. 6. Strålningstransmission hos persienner med t.v. halvöppna, t.h.
vertikalställda lameller.

förmiddagen till eftermiddagen, fig. 2.
Möjligheterna att med skärmar eller persienner
eliminera obehaglig solinstrålning är även
mycket olika vid olika orientering.

Gardiner och skärmar

Tyvärr tar man inte någon större hänsyn till
solstrålningen när stadsplanerna kommer till.
Det är först när huset är färdigt som man
börjar tänka på solavskärmningen. Den
vanligaste solavskärmningen är därför den som
kombineras med fönstret, ocli bland dem är
gardiner av olika slag de vanligaste. Söderut
i Europa dominerar fönsterluckan, som är ett
mycket effektivt solskydd. Fasaderna målas
där vita och slår sålunda ifrån sig värmen
effektivt. I USA dominerar persiennerna, som
sätts innanför de enkelglasade fönstren.
Persienner är inte något effektivt solskydd, därför
dras också amerikanarna med
nedkylnings-problem av stora mått. I Sverige sätts
persiennerna mellan glasen, fig. G. Endast om
lamellerna ställs vertikalt och sluts väl utestängs
värmen någorlunda, men då utestängs även
ljuset. Med halvöppna lameller är skyddet
obetydligt. Persiennförsäljningen understödjs
emellertid av en dundrande reklam; därför
finner man dem även i många nya hus.
Förtillverkade skalväggar med stora fönster och
mörka ytor gör inte saken bättre. Den dåliga
solavskärmningen gör det nödvändigt att
neutralisera värmen med nedkylning. Man lär aldrig
av andras misstag, snarare tvärtom, dumheten
förefaller att vara epidemisk.

Förr i tiden var markiser den naturliga
solavskärmningen på sydfasader. Dessa kräver
dock ett avsevärt underhåll och är därför
oekonomiska. Utförda experiment3 visar att de
utestänger ca 75 % av värmen.

Vanliga gardiner är ineffektiva mot
solvärmen, men för att diffusera solljuset är de lika
effektiva som persiennerna ocli andra liknande
skydd. På senaste tid har i Sverige
introducerats pappersjalusier, som visat sig vara bra för
avskärmning av såväl solljus som solvärme. De
sätts mellan fönsterglasen, där de sitter
skyddade mot väder, vind och mekanisk åverkan,
fig. 7. Helt nedfällda utestänger de 65 % av
värmen, dvs. de är nästan lika bra som
markiserna. De fordrar dock ett visst underhåll och
livslängden i utsatta lägen är 3—4 år. I
gengäld är de billiga.

Inget av de här nämnda solskydden är så
effektivt som ett sådant måste vara i de nya
husen. Någon forskning beträffande solskydden
har man dock inte satt i gång med, och så
länge som existerande typer kritiklöst köps,
finner fabrikanterna inte anledning att lägga
ned några pengar på förbättringar.

Värmeabsorberande glas

Man har även försökt dämpa solinstrålningen
med värmeabsorberande glas, men framgången

Fig. 8.
Strålningstransmissionen hos
ett
värmeabsorberande glas (A) pius
ett och två vanliga
glas (B) innnanför.

har varit minimal. Om man löser järnoxid i
glasmassan får glaset egenskapen att absorbera
kortvågig infraröd strålning. Då ungefär
hälften av solstrålningen faller inom detta
spektralområde, som vi inte kan se, utan endast erfara
som värme, trodde man att dessa glas skulle
utgöra ett effektivt skydd mot solinstrålningen.
Så har emellertid inte visat sig vara fallet.
Enkla kalkyler och prov visar att man med
dessa glas kan utestänga högst 20 % mera än
med vanligt glas, fig. 8 och 9. Detta är ju inte

Fig. 9.
Strälningstrans-mission hos
värmeabsorberande glas.

444 TEKNISK TIDSKRIFT 1960 .H. 16

Fig. 7.
Strdlningstransmission hos pappers jalusi.
